电视解调器应用于各类有线电视系统，卫星电视系统，小区闭路电视、监控安防系统，宾馆、酒店视听系统，以及部队、学校教育视听系统等。

• 中文名 电视解调器
• 外文名 TV demodulator
• 应用 有线电视系统，卫星电视系统等
• 频率范围 45.00 至 870.00 MHz可调
• 特点 高载噪比、高可靠性和操作简单

简介

　　电视解调器是为有线电视前端系统服务的专业级产品，是对电视台发射的VHF.UHF标准频道,增补频道的电视(或微波)信号或者有线电视模拟信号或者共缆监控射频信号进行解调，输出高保真的音频.视频信号的设备.

应用

　　技术特点1. 频率范围 45.00 至 870.00 MHz可调。2. CPU微电脑I2C总线控制。 3. 前面板5位LED数码显示，频率显示和频道显示双系统。 4. 前面板按键控制，可通过按键选择菜单中之频道值或频率值，所有调节参数直接由LED显示进行调节。 6. 高载噪比、高可靠性和操作简单，具备自动AGC.AFC功能。 7. 19英吋标准机箱设计，便于标准化安装，可与任意邻频调制器配合使用。

技术指标

　　射频

　　接收频率范围: 45.00 至 870.00MHz

　　频道预设: 标准频道58个,增补频道44个

　　频率精度: 5 KHz

　　捷变步长: 250 KHz

　　调谐方式: 频率合成锁相环

　　输入阻抗: 75 Ω

　　输入反射损耗: 14 dB

　　输入电平: 50 至 110 dBμV(max)

　　噪声系数: 6.0 dB

　　镜像抑制比: ≥60 dB

　　AGC 范围: 60 dB

　　中频抑制: 60 dB

　　相邻频道抑制: 35 dB

　　视频

　　标准视频输出电平: ≥1.0 V p~p (三档可调)

　　视频输出阻抗: 75 Ω

　　视频信噪比: 55 dB

　　视频响应: 1.5 dB

　　微分增益: 2.5 %

　　微分相位: 2.5°

　　色延时: ≤100 nS

　　音频

　　输出电平: 350 mV

　　输出阻抗: 1.0 KΩ

　　频率响应: 1.5 dB

　　伴音信噪比: 60 dB

　　音频失真度: 0.5 %

　　去加重: 50 μS

　　伴音频率: 6.50 MHz

　　常规

　　电源: 220V/AC

　　外型尺寸: 19"(W)×7.8"(D)×1.75"(H)

　　工作环境温度: -10℃ 至 +40℃

　　重量: 约 2.5 KG

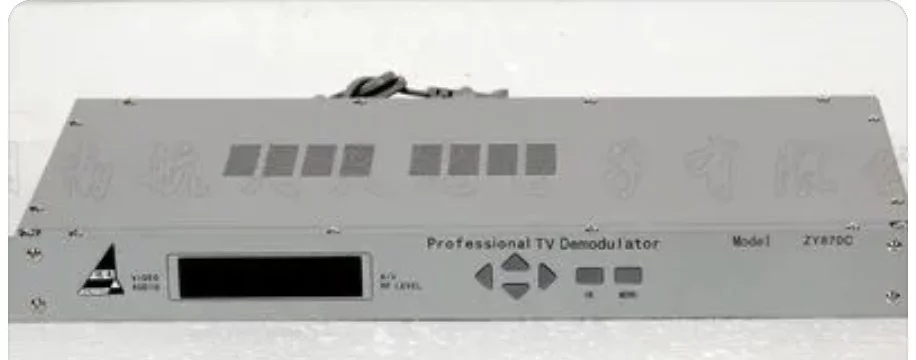

电视解调器
