万能实验机
万能实验机主要用于金属、非金属等材料的拉伸、压缩、弯曲等试验。广泛应用于钢铁冶金、厂矿企业、质量监督、大专院校、科研院所、建工建材、航空航天等行业的材料分析、检验与监督。
- 中文名称 万能实验机
- 准确等级 1级
- 测量范围 2%-100%FS
- 分辨力 最大试验力的1/200000
箱体结构

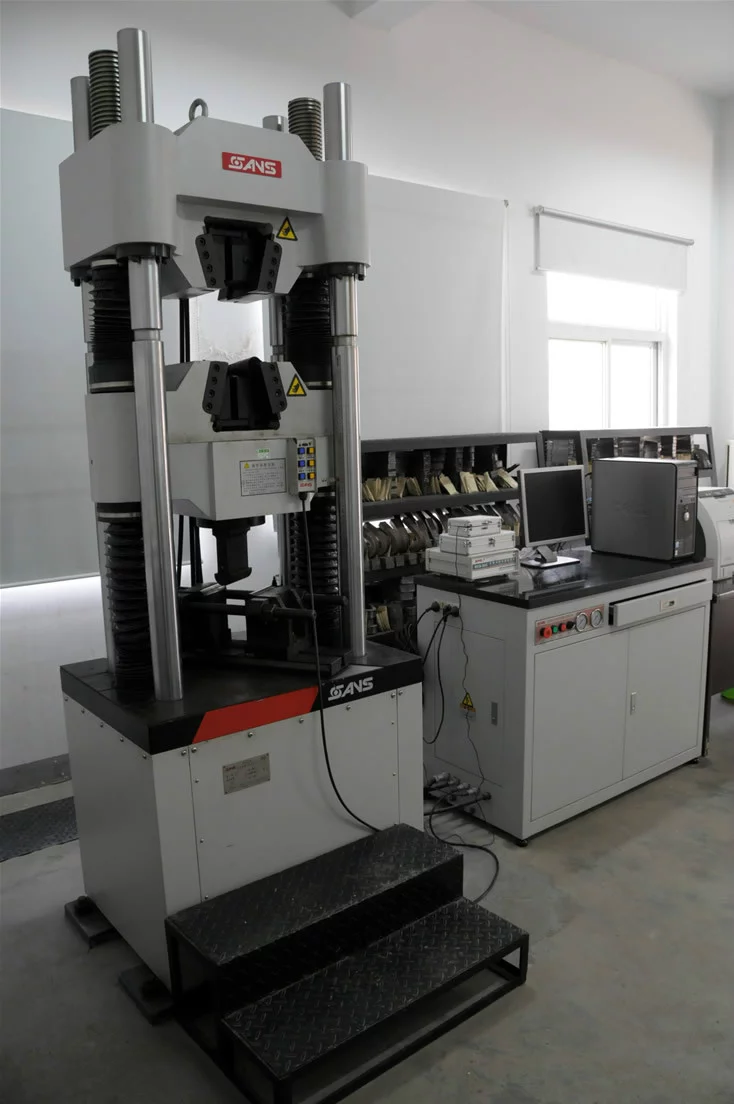

万能实验机整机外型专业设计，主机框架结构简单、刚度大、精度高。
微控万能材料试验机采用伺服电机系统驱动高精度丝杠副，带动横梁上下移动，实现试验机拉伸、压缩、弯曲等试验。
符合标准
本机符合试验机制造标准GB/T16491-1996《电子万能试验机标准》, 万能实验机符合国家标准GB228-2002《金属材料室温拉伸试验方法》要求的数据处理方法。
箱体结构
计算机控制系统实现了试验力、试样变形和横梁位移等参量的多种控制和分为单空间、双空间两种机型，可配高低温环境箱、高温炉等多种附属装置。
技术参数
试验范围 | 测试力 |
|---|---|
试验机准确等级 | 1级 |
试验力测量范围 | 2%-100%FS |
试验力示值相对误差 | ±1% |
试验力分辨力 | 最大试验力的1/200000 |
变形测量范围 | 2%-100%FS |
变形示值相对误差 | ±1% |
变形分辨力 | 最大变形量的1/200000 |
位移测量误差 | ±1% |
力控速率调节误差 | 设定值的±1% |
变形速率调节误差 | 设定值的±1% |
横梁速度调节范围(mm/min) | 1-500 |
横梁速度相对误差 | 设定值的±1% |
恒力恒变形恒位移控制误差 | 设定值≥10%FS时,设定值的±0.1%以内 |
设定值<10%FS时,设定值的±0.1%以内 | |
电源(V) | 220±10% |
型号及尺寸
(D*W*H mm):
型 号 | 主机尺寸 | 最大试验力 |
DEW-10 | 400×600×1700 | 10000N |
DEW-20 | 400×600×1700 | 20000N |
DEW-30 | 500×670×1800 | 30000N |
DEW-50 | 500×700×2100 | 50000N |
DEW-100 | 500×700×2100 | 100000N |
