方法

步骤1

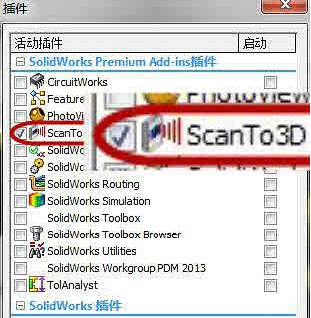

要使用 SolidWorks 软件打开OBJ文件，您需要使用 SolidWorks 软件的ScanTo3D 功能，ScanTo3D 是【SolidWorksPremium】中的插件，只在 【SolidWorksPremium】 中可用。 要激活【ScanTo3D】，【请单击工具 】插件，选择【ScanTo3D】。

步骤2

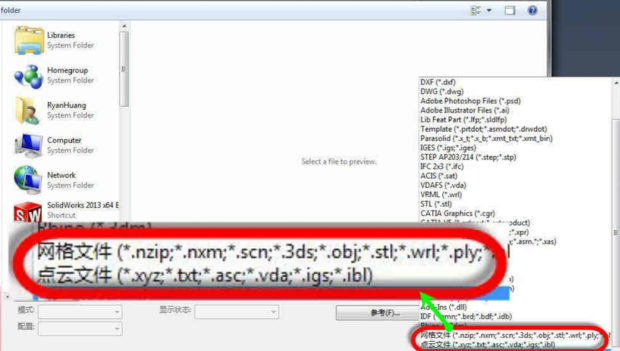

SolidWorks的可打开文件将会增加网格文件和点云文件。

步骤3

就可以打开OBJ文件。

步骤4

要将SolidWorks文件保存为OBJ格式首先同样需要将ScanTo3D插件打开，这时在另存为文件格式中将增加5种格式。

步骤5

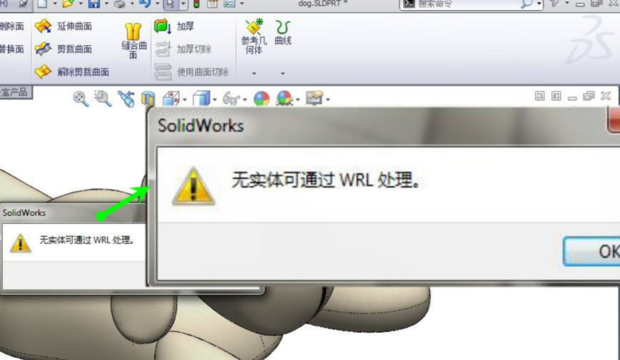

直接将SolidWorks文件另存为OBJ文件会出现以下窗口，并创建失败。

步骤6

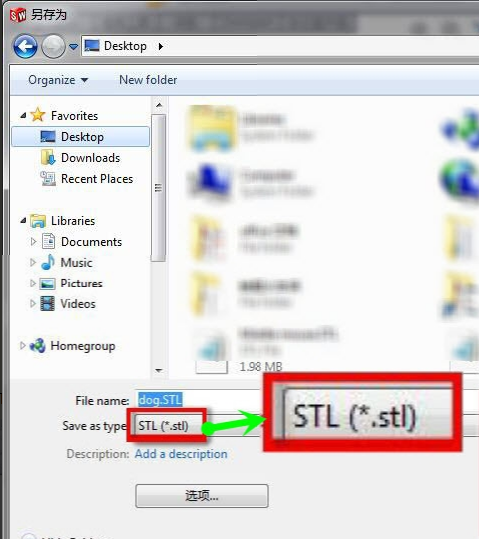

目前在SolidWorks中，不能直接将文件另存为OBJ文件，而需要先将文件转换为网格或点云文件来过渡。那么可以先将文件另存为STL文件。

步骤7

利用SolidWorks打开刚才保存的STL文件。在打开时，如果是直接将文件拖到SolidWorks或者通过打开界面直接选择文件的话，将文件另存为OBJ文件时同样会出现之前的问题。

步骤8

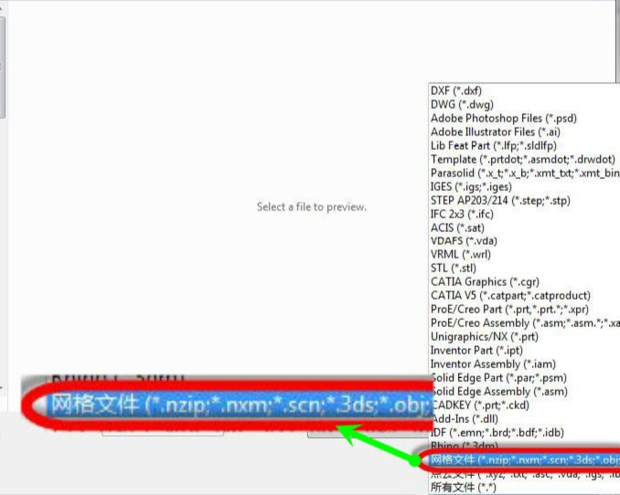

文件还不是网格或点云数据，所以打开STL文件时，需要将文件类型选定为网格或点云文件，再选择要打开的STL文件。

步骤9

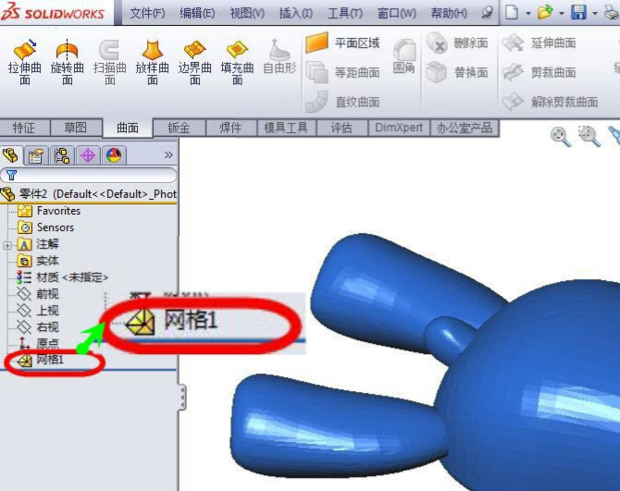

可以看到现在的文件为一网格文件。
