铋晶体是融化的高纯度金属铋在缓慢冷却时结晶所得到的。铋在元素周期表中原子序数为83，属VA族金属元素，元素符号Bi。晶体铋一般有复杂而规则的形状。

• 中文名称 晶体铋
• 外文名称 Bismuth crystal
• 原子量 208.98038
• 元素类型 金属元素
• 元素符号 Bi

简介

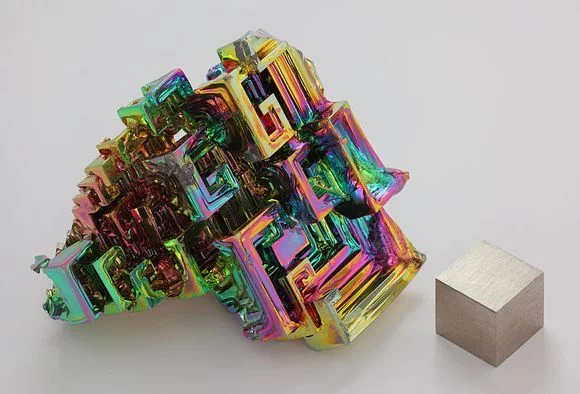

　　晶体铋是融化的高纯度金属铋在缓慢冷却时结晶所得到的，密度大约在9.8 克/立方厘米左右，有着复杂而规则的形状。晶体铋在制作过程中会被氧化，氧化膜的厚度不同会决定所反射的光的颜色，从而形成多种颜色的氧化膜，显得十分耀眼。晶体铋的形状不定，随制作时容器的大小而决定，一般大小在1~15厘米之间。

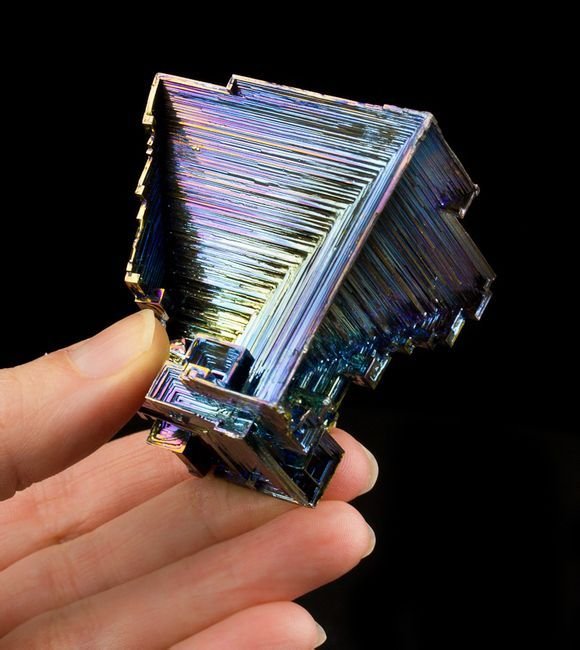

漏斗状的晶体铋

铋晶体的含义

　　完美的铋晶体象征着神秘与能量，十七世纪的炼金术士们认为铋晶体那七彩的光辉与复杂的几何结构中蕴含有某种神秘力量，并将其列入合成贤者之石的可能要素之一

制作

准备和提示

　　为了培养出高品质的晶体，应选择纯度较高的铋金属。

　　影响铋晶体质量和大小的重要因素是冷却时间。通过使铋单质从熔化状态缓慢冷却并且固化，或许就能够生长出较大的晶体。

　　铋的熔点与其它金属单质相比相对较低，只有271℃(520°F)，使用一个小型的丙烷喷灯或电炉就可以轻松的将其熔化。但是，值得注意的是，这仍旧是非常烫的熔融金属，就像任何液体一样容易流动和飞溅，并可能导致严重的烧伤。

　　根据使用的铋的体积，在各种容器中放入适量的铋单质，同时保持它的熔化状态。一块中等大小钢板和量杯适合用来制作铋晶体。

步骤

　　第1步:熔化铋
将铋单质放入一个钢制量杯中并放置在高温的热板上。

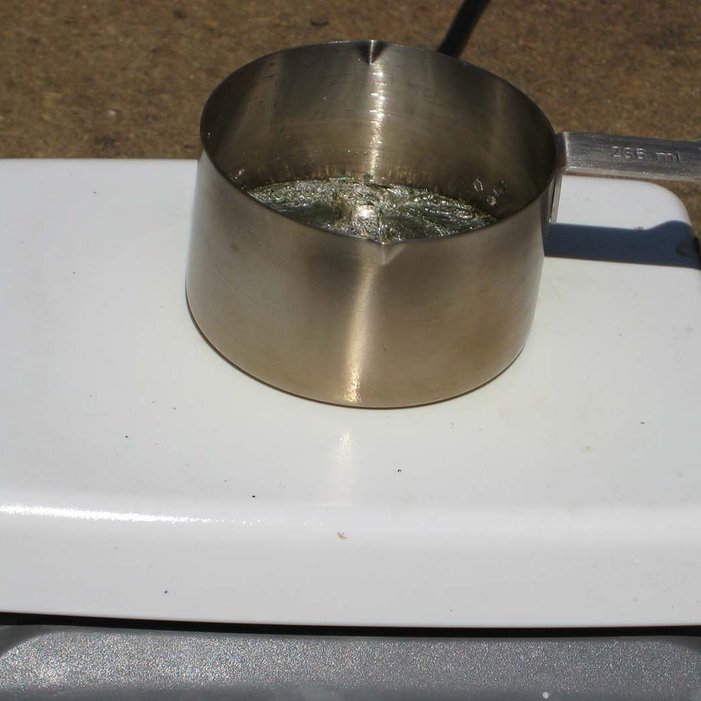

熔化铋

　　作为铋的熔液，该液体的表面暴露在空气中并被迅速氧化，因为高温和氧气形成灰色的表层，这是正常的。

　　第2步:浇注熔融铋
铋熔化后，将液体铋缓慢地，小心地倒到另一个干净并且预热过的钢制量杯中。通过将铋熔液转移到新的容器中，可以除去影响晶体生长的已经氧化的表面。

浇注熔融铋

　　将铋液体倒进新的容器之后，可以观察到残余的铋的氧化物仍然留在原容器中。

　　第3步:使液态铋冷却
将铋放置在新的容器中，绝缘和耐热的表面冷却后开始凝固。将盛有铋的容器放已回到关闭电源的热板上， 通过余热使它缓慢降温至室温。

使液态铋冷却

　　一段时间后，新容器中的铋出现一层清晰可见的新的氧化层。新的氧化层并不如上一层那么厚。新的氧化层在不断增厚的同时将会吸收不同波长的光线导致不断变色。因为相同的原因所以铋晶体表面会有那么多种颜色。

　　第4步:倒出多余的铋
当铋完全凝固之后，将多余的液态铋倒入另一个容器中。不要让铋充分固化;如果不倒出多余的液体，晶体将会成为被困在量杯中的金属块。通常铋晶体生长时间的长短会导致晶体的大小变化。但是，如果等待时间太长，尚未形成晶体的过量液态铋将凝固并影响已经形成的结晶。什么时候倒出多余的液态铋并没有固定的时间限制，因为它取决于现场的实验条件。通过照明设备我们可以观察到液态铋的即时状态。如果在液体表面上的还会有波纹，并且铋仍是液态。随着越来越多的铋凝固，波纹将会越来越小并且晶体变得可见。

到出多余的铋

　　请注意，不能经常移动正在凝固的液态铋，因为它会影响晶体的形成:将会有很多小的铋晶体出现，并不会生成大的单晶。

　　可能需要多次尝试才能获得良好的晶体。如果等待太久，溶液凝固只能重新熔化，然后再试一次。甚至可以尝试使用倒出过量的液态铋在二级容器中以形成新的晶体。

　　第5步:取出晶体

取出晶体

　　过滤出多余的液态铋之后，在铋晶体生长的容器内应该可以看到生长完成的铋晶体。在铋晶体暴露于空气中的几分钟内其表面将会出现很多颜色。铋晶体可能会被卡在容器内，或者会有粘稠的液态铋附着在铋晶体上。待它们冷却之后可以轻松地折断它们并从容器中取出。容器的内表面会导致晶体出现固有的缺陷，因为总是会有晶体附着在容器的内表面上。避免这一缺陷的方法是通过使用一颗晶种悬浮在熔融的液态铋上作为晶体生长过程中的成核点。之后，只需要将铋晶体从溶液中提出，而不是倒出过量的液态铋。晶种放置时间不宜过长，否则可能会与容器中其他晶体融合导致过大无法取出。
