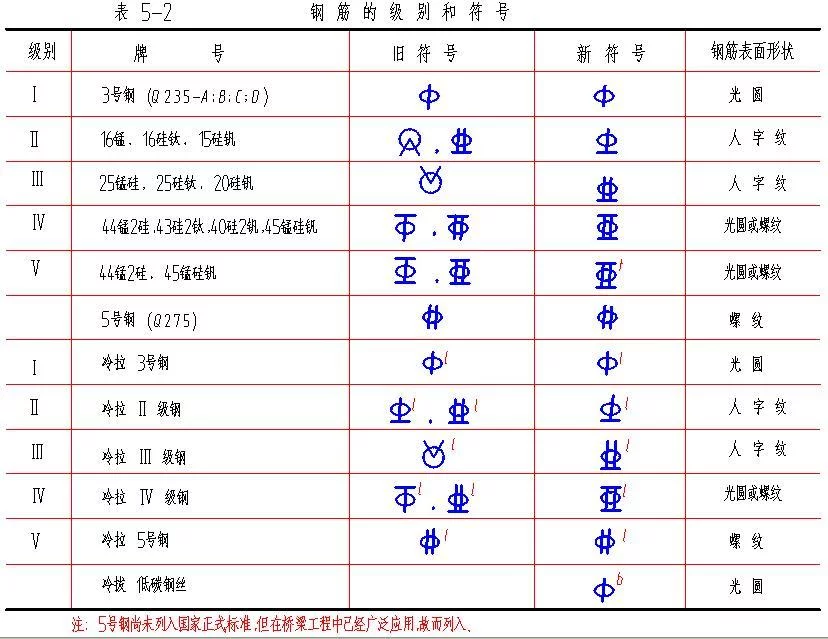

钢筋符号
钢筋符号，指的是钢筋参数符号等。钢材理论重量计算的计量单位为公斤( kg )。钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏。
每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。
- 中文名称 钢筋符号
- 外文名称 Reinforced symbols
- 直径 φ(d)
- Ⅰ级钢筋 ￠
参数符号
钢材理论重量计算的计量单位为公斤( kg )。其基本公式为:
w(重量，kg )=f(断面积 mm2)×l(长度，m)×ρ(密度，g/cm3)×1/1000
各种钢材理论重量计算公式如下:
名称(单位)
计算公式
符号意义
计算举例
圆钢 盘条(kg/m)
w= 0.006165 ×d×d
d = 直径mm
螺纹钢(kg/m)
w= 0.00617 ×d×d
d= 断面直径mm
断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 ×12=0.89kg
方钢(kg/m)
w= 0.00785 ×a ×a
a= 边宽mm
边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×20X20=3.14kg
扁钢
(kg/m)
w= 0.00785 ×b ×d
b= 边宽mm
d= 厚mm
边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg
六角钢
(kg/m)
w= 0.006798 ×s×s
s= 对边距离mm
对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg
八角钢
(kg/m)
w= 0.0065 ×s ×s
s= 对边距离mm
对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg
等边角钢
(kg/m)
= 0.00785 ×[d (2b – d )+0.215 (r2 – 2r 2 )]
b= 边宽
d= 边厚
r= 内弧半径
r= 端弧半径
求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的r 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg
不等边角钢
(kg/m)
w= 0.00785 ×[d (b+b – d )+0.215 (r2 – 2 r 2 )]
b= 长边宽
b= 短边宽
d= 边厚
r= 内弧半径
r= 端弧半径
求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的r 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg
槽钢
(kg/m)
w=0.00785 ×[hd+2t (b – d )+0.349 (r2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
r= 内弧半径
r= 端弧半径
求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，r 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg
工字钢(kg/m)
w= 0.00785 ×[hd+2t (b – d )+0.615 (r2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
r= 内弧半径
r= 端弧半径
求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，r 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg
钢板(kg/m2)
w= 7.85 ×d
d= 厚
厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg
钢管(包括无
缝钢管及焊接
钢管(kg/m)
w= 0.02466 ×s (d – s )
d= 外径
s= 壁厚
外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52kg
各钢筋重量表
φ6----0.222
φ6.5--0.260
φ8----0.395
φ10---0.617
φ12---0.888
φ14---1.21
φ16---1.58
φ18---2.00
φ20---2.47
φ22---2.98
φ25---3.85
φ28---4.83
φ32---6.31
钢筋全套知识
本工程采用Ⅰ级钢筋(￠)，Ⅱ级钢筋(￠)，Ⅱ级钢筋(￠)，Ⅲ级钢筋(￠)，钢筋最大直径为32。
施工工艺
1、钢筋制作
对钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工好的钢筋要挂牌堆放整齐有序。
施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能，严格遵守现行钢筋砼设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。凡重要部位的钢筋代换，须征得甲方、设计单位同意，并有书面通知时方可代换。
(1)钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺除锈。
(2)钢筋调直，可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%。
(3)钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。
(4)钢筋弯钩或弯曲:
①钢筋弯钩。形式有三种，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸不大于下料尺寸，应考虑弯曲调整值。
钢筋弯心直径为2.5d，平直部分为3d。钢筋弯钩增加长度的理论计算值:对转半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
②弯起钢筋。中间部位弯折处的弯曲直径D，不小于钢筋直径的5倍。
③箍筋。箍筋的末端应作弯钩，弯钩形式应符合设计要求。箍筋调整，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内包尺寸而定。
④钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。
a. 直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度
b. 弯起钢筋下料长度=直段长度+斜弯长度-弯曲调整值+弯钩增加长度
c. 箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度
2、钢筋绑扎与安装:
钢筋绑扎前先认真熟悉图纸，检查配料表与图纸、设计是否有出入，仔细检查成品尺寸、心头是否与下料表相符。核对无误后方可进行绑扎。
采用20#铁丝绑扎直径12以上钢筋，22#铁丝绑扎直径10以下钢筋。
(1)墙
①墙的钢筋网绑扎同基础。钢筋有90°弯钩时，弯钩应朝向混凝土内。
②采用双层钢筋网时，在两层钢筋之间，应设置撑铁(钩)以固定钢筋的间距。
③墙筋绑扎时应吊线控制垂直度，并严格控制主筋间距。剪力墙上下两边三道水平处应满扎，其余可梅花点绑扎。
④为了保证钢筋位置的正确，竖向受力筋外绑一道水平筋或箍筋，并将其与竖筋点焊，以固定墙、柱筋的位置，在点焊固定时要用线锤校正。
⑤外墙浇筑后严禁开洞，所有洞口预埋件及埋管均应预留，洞边加筋详见施工图。墙、柱内预留钢筋做防雷接地引线，应焊成通路。其位置、数量及做法详见安装施工图，焊接工作应选派合格的焊工进行，不得损伤结构钢筋，水电安装的预埋，土建必须配合，不能错埋和漏埋。
(2)梁与板
①纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径15mm的短钢筋，如纵向钢筋直径大于25mm时，短钢筋直径规格与纵向钢筋相同规格。
②箍筋的接头应交错设置，并与两根架立筋绑扎，悬臂挑梁则箍筋接头在下，其余做法与柱相同。梁主筋外角处与箍筋应满扎，其余可梅花点绑扎。
③板的钢筋网绑扎与基础相同，双向板钢筋交叉点应满绑。应注意板上部的负钢筋(面加筋)要防止被踩下;特别是雨蓬、挑檐、阳台等悬臂板，要严格控制负筋位置及高度。
④板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋在中层，主梁的钢筋在下，当有圈梁或垫梁时，主梁钢筋在上。
⑤楼板钢筋的弯起点，如加工厂(场)在加工没有起弯时，设计图纸又无特殊注明的，可按以下规定弯起钢筋，板的边跨支座按跨度1/10L为弯起点。板的中跨及连续多跨可按支座中线1/6L为弯起点。(L-板的中一中跨度)。
⑥框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间的净间距要有留有30mm，以利灌筑混凝土之需要。
⑦钢筋的绑扎接头应符合下列规定:
1)搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。
2)受拉区域内，Ⅰ级钢筋绑扎接头的末端应做弯钩，Ⅱ级钢筋可不做弯钩。
3)钢筋搭接处，应在中心和两端用铁丝扎牢。
4)受拉钢筋绑扎接头的搭接长度，应符合结构设计要求。
5)受力钢筋的混凝土保护层厚度，应符合结构设计要求。
6)板筋绑扎前须先按设计图要求间距弹线，按线绑扎，控制质量。
7)为了保证钢筋位置的正确，根据设计要求，板筋采用钢筋马凳纵横@600予以支撑。
3、钢筋接长:
根据设计要求，本工程直径≥18的钢筋优先采用机械接长，套筒挤压连接技术，其余钢筋接长，水平筋采用对焊与电弧焊，竖向筋优先采用电渣压力焊。大于Φ25竖向钢筋采用套筒挤压连接。
