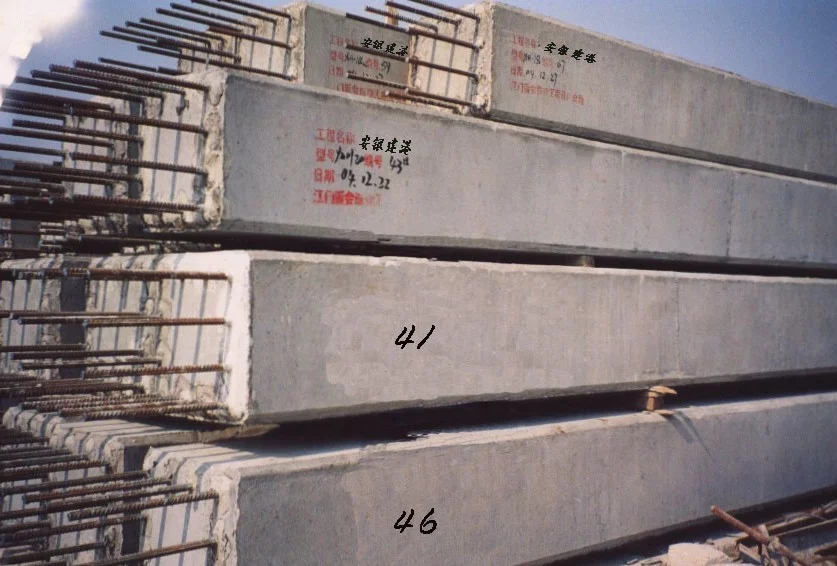

钢筋混凝土预制桩
钢筋混凝土预制桩 这种桩打桩方法有锤击、水冲、静压3种。60年代开始使用柴油打桩机，锤重0.6~1.2吨，桩断面30×30厘米，桩长11.8米。
- 中文名 钢筋混凝土预制桩
- 外文名 Reinforced Concrete Prefabricated Piles
- 打桩方法 锤击、水冲、静压
- 锤重 0.6~1.2吨
- 桩断面 30×30厘米
介绍
70年代锤重0.8~2.5吨，有的桩断面40×40厘米，桩长18~25米。1981年省六建公司引进日本IDD履带式打桩机，锤重4.5吨，桩断面40×40厘米，每节桩最长15米，经一次焊接，桩长可达30米。1984年引进6吨大锤，在五四路一带施工时穿过砂砾层，进入亚粘土残积层。华联商厦(15层)工程地处闽江畔冲积砂层，上部中细砂层深20米，下部淤泥夹砂层20米，钢筋混凝土空心预制桩断面50×50厘米，长41.5~51米，钢法兰接桩，桩内射水20公斤/厘米。4.5吨气锤施打，单桩承载力200吨。1993年省六建公司增添8吨重锤完成永升城、长富宫建筑群等预制桩沉桩施工，桩断面为50×50厘米，而且攻克超长送桩工艺关，由过去送桩深度仅3~5米提高到10米而无变位。
检验标准
钢筋混凝土预制桩的质量检验标准应符合下表的规定。
表5.4.1预制桩钢筋骨架质量检验标准(mm) | ||||||||||||
项 | 序 | 检查项目 | 允许偏差或允许值 | 检查方法 | ||||||||
主控项目 | 1 | 主筋距桩顶距离 | ±5 | 用钢尺量 | ||||||||
2 | 多节桩锚固钢筋位置 | 5 | 用钢尺量 | |||||||||
3 | 多节桩预埋铁件 | ±3 | 用钢尺量 | |||||||||
4 | 主筋保护层厚度 | ±5 | 用钢尺量 | |||||||||
一般项目 | 1 | 主筋间距 | ±5 | 用钢尺量 | ||||||||
2 | 桩尖中心线 | 10 | 用钢尺量 | |||||||||
3 | 箍筋间距 | ±20 | 用钢尺量 | |||||||||
4 | 桩顶钢筋网片 | ±10 | 用钢尺量 | |||||||||
5 | 多节桩锚固钢筋长度 | ±10 | 用钢尺量 | |||||||||
表5.4.5钢筋混凝土预制桩的质量检验标准 | ||||||||||||
项 | 序 | 检查项目 | 允许偏差或允许值 | 检查方法 | ||||||||
单位 | 数值 | |||||||||||
主控项目 | 1 | 桩体质量检验 | 按基桩检测技术规范 | 按基桩检测技术规范 | ||||||||
2 | 桩位偏差 | 见本规范表5.1.3 | 用钢尺量 | |||||||||
3 | 承载力 | 按基桩检测技术规范 | 按基桩检测技术规范 | |||||||||
一 般 项 目 | 1 | 砂、石、水泥、钢材等原材料(现场预制时) | 符合设计要求 | 查出厂质保文件或抽样送检 | ||||||||
2 | 混凝土配合比及强度(现场预制时) | 符合设计要求 | 检查称量及查试块记录 | |||||||||
3 | 成品桩外形 | 表面平整，颜色均匀，掉角深度<10mm，蜂窝面积小于总面积0.5% | 直观 | |||||||||
4 | 成品桩裂缝(收缩裂缝或成吊、装运、堆放引起的裂缝) | 深度<20mm，宽度<0.25mm，横向裂缝不超过边长的一半 | 裂缝测定仪，该项在地下水有侵蚀地区及锤击数超过500击的长桩不适用 | |||||||||
5 | 成品桩尺寸:横截面边长 桩顶对角线差 桩尖中心线 桩身弯曲矢高 桩顶平整度 | mm mm mm mm | ±5 <10 <10 <1/1000l <2 | 用钢尺量 用钢尺量 用钢尺量 用钢尺量，l为桩长 用水平尺量 | ||||||||
6 | 电焊接桩:焊缝质量 电焊结束后停歇时间 上下节平面偏差 节点弯曲矢高 | 见本规范表5.5.4-2 | 见本规范表5.5.4-2 秒表测定 用钢尺量 用钢尺量，l为两节桩长 | |||||||||
min min | >1.0 <10 <1/1000l | |||||||||||
7 | 硫磺胶泥接桩:胶泥浇注时间 浇注后停歇时间 | min min | <2 >7 | 秒表测定 秒表测定 | ||||||||
8 | 桩顶标高 | mm | ±50 | 水准仪 | ||||||||
9 | 停锤标准 | 设计要求 | 现场实测或查沉桩记录 | |||||||||
