建筑工程施工验槽专用的钎探机，该机包括有传动主机、折臂架、落锤、起重链和探杆，其特征是折臂架铰接于带轮轴上，折臂架的另一端又分别与工作轴架车架铰接于工作轴和减速轮轴上，主机通过装在减速轮轴、带轮轴、工作轴上的带轮传动装置与工作轴上的链轮相的起重链设有加长销，落锤上有导孔，与导杆滑配;竖直方向有凹槽;凹槽内是起重链的松边链条;凹槽宽小于链加长销长度;工作轴架套管内装有打头为间隙配合，打头上盲孔，探杆插入打头盲孔内。

• 中文名 钎探机
• 钎探深度 210cm(30cmX7)
• 探杆直径 25mm
• 探头直径  40mm

简介

　　钎探机是建筑基础施工地基检测理想的电动机器。该机落距可自动控制50cm,10公斤锤上升至设定50cm高度可自动落锤，击锤下落高度无人为影响，工作稳定、快速。可在保证规范(轻便触探)的测试方法不变的情况下，实现机械化、标准化，可方便用于建筑、公路、水利地质系统的地质，地基密实度检测。钎探机只适用于砂土、粘性土(包括黄土)、人工填土和较松散的颗粒小碎石土。

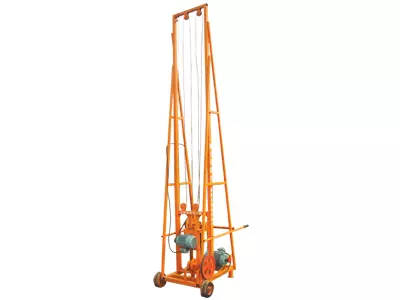

钎探机

使用规则

　　(一)试机

　　(1)在需要触探的地方将机器放平。工作前应将机器接通电源(380V)，并作可靠接地，按机器上的倒顺开关"顺"键，观察电动运转方向是否正确，正确方向为提锤链条带动击锤卡块向上运动。如不正确可开"倒"键方可。

　　(二)(1)当以上链条运动方向确定后，开启左侧开关，用脚踏下撬杆，提起升降系统，装入探杆锁牢。对准测点将机体垫平，关闭电源。开启右侧开关后，锤体便进入自动工作状态。

　　(2)单孔探测完毕后，立即关闭右侧开关，按原程序新拔起探杆放入底部托盘。

　　(3)主机上部的滑道、链条每班工作时需要加润滑油脂。以上检查无误后可正式使用。

　　(4)注意探杆连接好后方可使用。

优点介绍

　　据精确度高，锤重一定，落距一定，锤头自然下落，无其他人为因素。它设计构思新颖，体积小，重量轻，结构紧凑，运输方便，移机快捷，安全可靠，便于维修，操作简单，一看便会。省人省力(一人可操作)，采用单项电源，工作效率是人工打钎的5~10倍以上，可节省大量的人力物力及所需费用，有效缩短工期。

技术参数

　　1、钎探深度 210cm(30cmX7)

　　2、探杆直径 25mm

　　3、探头直径 40mm

　　4、探头锥角 60°

　　5、落锤重量 10kg

　　6、落锤落距 50cm

　　7、落锤下落方式 自由落体

　　8、电机功率 0.75/1.1KW

　　9、适用标准 GB50021-2001

应用场所

　　1、一般建筑工程队自备1-3台机器，可满足承揽工程的需要;

　　2、通过购买机器组成专业的钎探施工队，专门承揽钎探工程，这种模式将很有发展前途。

维护保养

　　1、工作前后注意在润滑道、链条处添加润滑油脂。

　　2、工作及存放时远离腐蚀性物体。

　　3、为确保正确向上提锤，工作时需检查链条松紧程度。

市场价格

　　市场价格大约在1800元左右

常见故障及维修

　　1、由于大负荷的长时间工作，焊接部分有可能出现开焊现象，这属正常现象，应及时发现，及时焊接好，以免发生危险。

　　2、接入电源无反应。这种情况最大的可能应该是电机已损坏。更换电机或维修电机即可。

　　3、锤提起后，下不来。这种现象有可能是滑道有杂物堵塞或滑道部分变形。处理方法(1)清除杂物(2)更换滑道部分

　　4、锤提不起来，电机空转，这种情况应该是皮带松了或是损坏了。处理方法:拧紧皮带或更换。

　　5、油丝绳由于常时间工作，可能会损坏。发现后及时更换。

　　6、当油丝绳出现滑动不畅时，可能是滑轮已损坏，及时更换。

　　7、当探杆用力接触到硬物(如石块或其它硬物)时，探杆有可能折断。更换即可。

　　8、当行走轮滑动困难时，检测行走轮是否损坏。

仪器设备成套性

　　1、探钎机主机1台

　　2、探杆1根

　　3、皮带两条

　　4、产品说明书一份

　　5、合格证一份。
