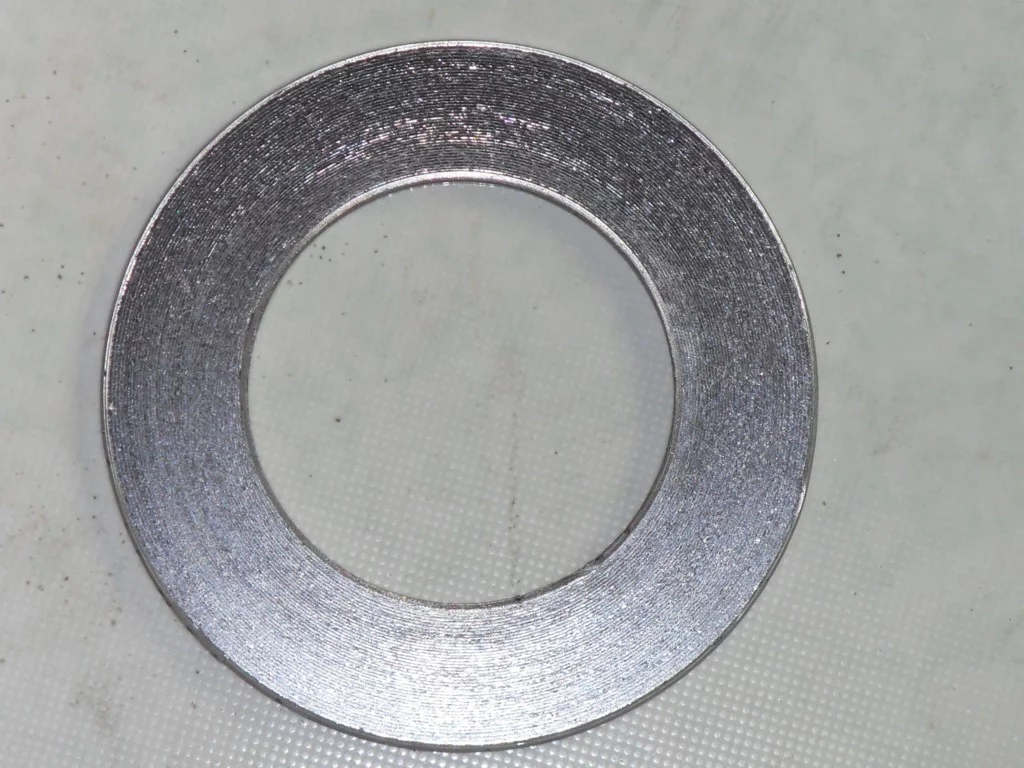

金属石墨缠绕垫为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料(石墨、石棉、四氟)交替缠绕而成，其结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，垫片接触的法兰密封面的表面精度要求不高。特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

• 中文名称 金属石墨缠绕垫片
• 特点 半金属密合垫中回弹性最佳的垫片
• 材料 金属带及其它合金材料
• 应用范围 石油、化工、冶金、电力等

基本介绍

　　金属石墨缠绕垫片采用优质SUS304、SUS316("V"形或"W"形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。

应用范围

　　石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

种类

　　种类 断面形式 代号 厚度

　　基本型缠绕垫片

　　A 3.2 4.5

　　带内环缠绕垫片

　　B 4.5

　　带外环缠绕垫片

　　C 4.5

　　带内外环缠绕垫片

　　D 4.5

结构材料

　　填充料 钢带 内环 外环

　　石棉缠绕

　　SUS 304 碳钢

　　碳钢

　　石墨缠绕

　　SUS 316 SUS 304

　　SUS 304

　　四氟缠绕

　　SUS 316L SUS 316

　　SUS 316

　　SUS 316L

　　SUS 316L

　　填充料 温 度(°C) 最大操作压力(kg/cm2)

　　石墨缠绕

　　-200~550 250

　　石棉缠绕

　　-150~450 100

　　四氟缠绕

　　240~260 100
