醇酸树脂涂料 英文:alkyd resin coating以醇酸树脂为主要成膜物质的合成树脂涂料。醇酸树脂是由脂肪酸(或其相应的植物油)、二元酸及多元醇反应而成的树脂。生产醇酸树脂常用的多元醇有甘油、季戊四醇、三羟甲基丙烷等;常用的二元酸有邻苯二甲酸酐(即苯酐)、间苯二甲酸等。醇酸树脂涂料具有耐候性、附着力好和光亮、丰满等特点，且施工方便。但涂膜较软，耐水、耐碱性欠佳，醇酸树脂可与其他树脂配成多种不同性能的自干或烘干磁漆、底漆、面漆和清漆，广泛用于桥梁等建筑物以及机械、车辆、船舶、飞机、仪表等涂装。

• 中文名 醇酸树脂涂料
• 外文名 alkyd resin coating
• 广泛用于 车辆、船舶、飞机、仪表等涂装
• 合成时间 19世纪中期

沿革

　　19世纪中期德国合成了醇酸树脂，1912年美国通用电气公司用邻苯二甲酸酐和甘油经缩合制成醇酸树脂，代替电绝缘材料──虫胶。1927年美国R.H.基恩尔利用树脂性质依多元酸而异的特点，开发出适于各种用途的醇酸树脂的制造方法，特别是用苯酐或顺酐制造涂料用树脂，同年由通用电气公司进行工业化生产。醇酸树脂涂料产量很大，约占涂料工业总量的20%~25%。

醇酸树脂涂料的主要类型

分类

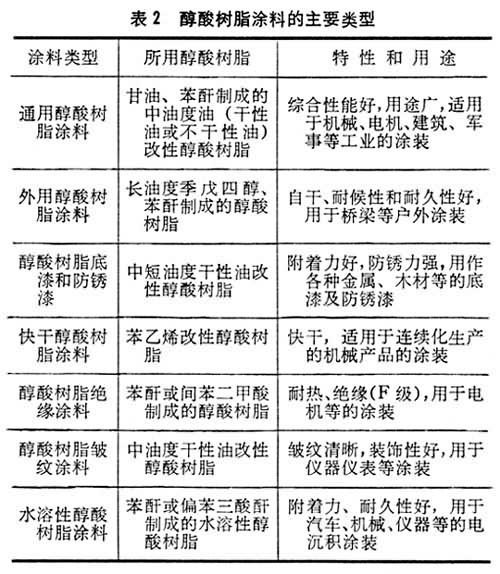

　　按加入油的种类不同，醇酸树脂可分为干性油(亚麻油或脱水蓖麻油)和不干性油(蓖麻油、棉子油或椰子油等)两类树脂。干性油醇酸树脂直接涂刷成薄层，在室温与氧作用下转化成连续的固体薄膜，可制成自干型与烘干型的清漆及磁漆。不干性油醇酸树脂则不能直接用作涂料，而是与其他种类树脂混合作用。醇酸树脂按油和苯酐的含量,可分为四种(表1)，醇酸树脂涂料按用途可分为七类(表2)。

长油醇酸树脂涂料

性能

　　醇酸树脂涂料在干燥速率、附着力、硬度、光泽、耐候性和保光性等方面均优于油性漆，因此醇酸树脂涂料可广泛应用于机电产品、汽车、拖拉机、大型建筑等的涂装。

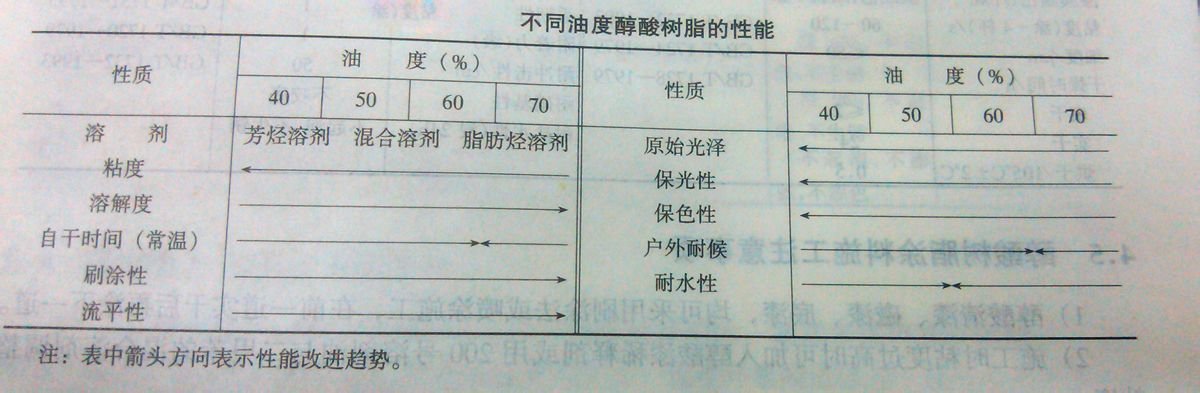

　　由于醇酸树脂油度的长短对醇酸树脂涂料的性能影响较大，从测定醇酸树脂清漆游离膜的性能可以看出油度在50%左右的醇酸树脂的涂膜力学性能最好。不同油度醇酸树脂的性能见右图1

图1

生产

　　工业上生产醇酸树脂,根据原料不同,可分为脂肪酸法和醇解法两种。前者用的是脂肪酸、多元醇与二元酸，能互溶形成均相体系在一起酯化，缺点是脂肪酸通常系由油加工制造,增加了生产工序,提高了成本。后者是用多元醇先将油加以醇解，使之在与二元酸酯化时形成均相体系，可制得性能优良的醇酸树脂。在缩聚工艺上又分为溶剂法和熔融法两种。如在缩聚体系中加入共沸液体以除去酯化反应生成的水，则称为溶剂法;不加共沸液体则称为熔融法。溶剂法的优点是所制得的醇酸树脂颜色较浅，质量均匀，产率较高，酯化温度较低且易控制，设备易清洗等。但熔融法设备利用率高，比溶剂法安全。

施工注意事项

　　1、醇酸清漆、磁漆、底漆，均可采用刷涂法或喷涂施工，在前一道实干后再涂下一道。

　　2、施工时粘度过高时可加入醇酸漆稀释剂活用200号溶剂油与二甲苯的混合溶剂调整粘度。

　　3、醇酸磁漆的配套底漆为醇酸底漆、醇酸二道底漆、环氧酯底漆、酚醛底漆等。

　　醇酸磁漆的配套底漆为醇酸磁漆、氨基烘漆、沥青漆、过氯乙烯漆等。
