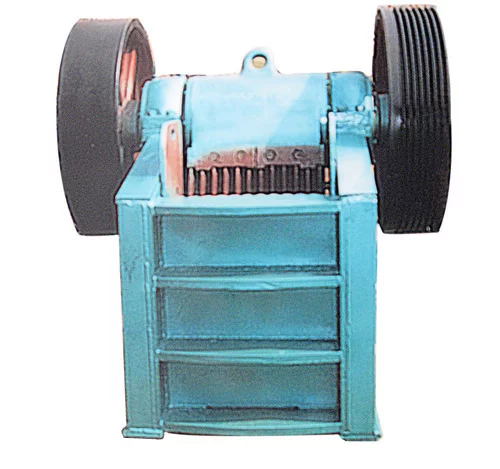

鄂破
鄂式破碎机简称鄂破(又名老虎口)出现于1858年，首先广泛应用于筑路工程，以后应用于矿山。具有破碎比大、产量高。 鄂式破碎机品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点
- 中文名称 锷破
- 外文名称 Jaw Crusher
- 别称 锷式破碎机
- 归类 破碎机，破碎设备
鄂破简介
鄂破(鄂式破碎机)具有破碎比大、产品料度均匀、结构简单、工作可靠、维修简单、运营费用经济等特点。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等众多部门，破碎抗压强度不超过350兆帕的各种石料。
鄂破 使用范围
1、 该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
2、 该系列破碎机最适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石，被破碎物料的最大块度不得大于技术参数表所规定。
结构示意图
鄂破的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。
工作原理
该系列破碎机工作方式为曲动挤压型，其工作原理是:电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的;当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。
技术参数
型号 | 进料口尺寸 (mm) | 最大进料粒度 (mm) | 排料口调整范围 (mm) | 处理能力 (t/h) | 偏心轴转速 (r/min) | 功率 (kw) | 重量 (t) | 外型尺寸 (mm) |
PE-150×250 | 150×250 | 130 | 10-40 | 1-5 | 300 | 5.5 | 0.9 | 875×756×850 |
PE-250×400 | 250×400 | 210 | 20-80 | 5-21 | 300 | 15 | 2.6 | 1450×1315×1296 |
PE-400×600 | 400×600 | 350 | 40-100 | 16-65 | 275 | 30/37 | 6.5 | 1565×1732×1586 |
PE-500×750 | 500×750 | 425 | 50-100 | 45-100 | 275 | 55 | 10.1 | 1890×1916×1870 |
PE-600×900 | 600×900 | 500 | 65-160 | 90-180 | 250 | 55/57 | 15.5 | 2305×1840×2260 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 28 | 2450×2472×2840 |
PE-800×1060 | 800×1060 | 650 | 100-200 | 140-350 | 250 | 110 | 28.5 | 2450×2556×2800 |
PE-870×1060 | 870×1060 | 670 | 200-260 | 140-380 | 250 | 110 | 30.5 | 2660×2556×2800 |
PE-900×1200 | 900×1200 | 750 | 100-200 | 180-360 | 250 | 132 | 50 | 3335×3182×3025 |
PE-1000×1200 | 1000×1200 | 850 | 192-260 | 200-420 | 250 | 132 | 51 | 3435×3182×3025 |
PEV1200×1300 | 1200×1300 | 1000 | 180-330 | 400-800 | 220 | 200 | 62 | 4538×2984×3959 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 220 | 100.9 | 4200×3732×3025 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 450-1000 | 180 | 280 | 122 | 5100×4700×4300 |
型号> | 进料口(mm) | 装料(mm) | 排料(mm) | 产量(m3/h) | 电机功率 | 重量 |
150x250 | 150x250 | 125 | 10-40 | 0.6-3 | 5.5 | 0.81 |
200x400 | 250x400 | 210 | 20-60 | 3-13 | 15 | 2.8 |
400X600 | 400x600 | 340 | 40-100 | 10-34 | 30 | 6.5 |
600x900 | 600x900 | 500 | 65-160 | 30-75 | 55-75 | 15.5 |
1000x1200 | 1000x1200 | 850 | 195-265 | 197-214 | 110 | 51 |
1200x1500 | 1200x1500 | 1020 | 150-350 | 250-500 | 160 | 100.9 |
X150x750 | 150x750 | 120 | 18-48 | 5-16 | 15 | 3.5 |
X250x750 | 250x750 | 210 | 25-60 | 8-22 | 22 | 4.9 |
X250x1000 | 250x1000 | 210 | 25-60 | 10-32 | 30-37 | 6.5 |
X250x1200 | 250x1200 | 210 | 25-60 | 13-38 | 37 | 7.7 |
维修方法
为保证颚式破碎机正常工作，除正确操作外，必须进行计划性维修，其中包括日常维护检查，小修、中修和大修。
鄂破 (1)小修:主要内容包括检查并修复调整装置，高速排料口间隙，对磨损的衬板调头或更换。检修传动部分、润滑系统及更换润滑油等。小修的周期为1-3个月左右。
(2)中修:除进行小修的全部工作外，还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1-2年左右。
(3)大修:除进行中修的全部工作外，还包括更换或车削偏心轴和动颚心轴，浇铸连杆头上部的巴氏合金，更换或修复各磨损件。大修的周期一般为5年左右。
开机维护
一、 开机前的设备检查
1、检查机架、皮带轮、飞轮各部螺栓有无松动;
2、检查定颚齿板。动颚齿板、侧护板是否完好，螺栓是否紧固，推力板有无裂纹，弹簧拉杆和弹簧是否完好;
3、检查安全栏杆、安全罩和给矿溜槽等是否完好;
4、检查电机地脚螺栓有无松动，电机接线、操作箱各仪表是否完好，电压是否在规定范围之内;
5、检查破碎腔内有无大块矿石和杂物，三角带是否完好，张紧度是否合适。
二、开机
1、必须确认设备上和周围无人工作，才能启动设备;
2、启动主机以后，首先观察设备运转是否平稳，电压、电流正常无异常声音，皮带轮和飞轮无松动现象，才能给矿;
3、给矿必须均匀、不可忽大忽小，造成设备负荷忽大忽小，引起皮带打滑压矿;
4、每半小时观察电压和电流情况，有无异常气味和打火现象，检查轴承温度不超过60℃
5、检查各部螺栓有无松动现象、机架、电机底脚螺栓有无松动现象，旋转部位有无杂音。
发展趋势
(1)国际著名品牌的先进设备不断优化发展，方向是采纳新的设计思想、引入现代科学技术和大型化。
鄂破
(2)粉碎理论和试验技术技术发展，突变理论、分形理论、离散教学等方法被引入粉碎理论研究中。球磨过程理论研究和碎磨功指数研究仍时有报道。粉碎试验技术趋于用小型实验室试验和计算机模拟取代半工业试验。
(3)料层粉碎原理对粉碎工程设备研制和开发产生了巨大影响。新设备研制及旧设备改造中普遍采纳这一原理。
(4)由于实现多碎少磨的关键是降低最终破碎产品粒度(即入磨粒度)，因此这一范围内科研和开发工作中，破碎设备所占的比重大于粉磨设备，其中又以细碎和超细碎设备的研制和开发占较大比重。
(5)为了实现多碎少磨，国内越来越多的引进国际先进粉碎工程设备，并且越来越多的引进大型设备。
(6)国内开发研制的粉碎工程设备以中小型为主，发展特点是类型多样化。部分产品(如球磨机)在向大型化方向发展。鄂破设备的注意事项
一、鄂破机出产运用
1;破裂时，如因破裂腔内物料壅塞而形成泊车，应立刻封闭电源中止运转，将破裂腔内物料清算洁净后，方可再行起动。
2;正常任务时，轴承地温升不该超越30℃，最高温度不得超越70℃。超越上述温度时，应立刻泊车，查明缘由并加以扫除。
1;鄂式破碎机正常运转后，方可投料出产。
3;待碎物料应平均地参加破碎机腔内，应防止侧向加料或堆满加料，以免单边过载或接受过载。
4;泊车前，应起首中止加料，待破裂腔内物料完全排出后，方可封闭电源。
5;颚板一端磨损后，可调头运用。
6;颚破机运用一段期间后，应将紧定衬套从新拧紧，以防紧定衬套松动而毁伤机械。
二、鄂破设备的起动前反省事项
1;颚式破碎机经反省，证实机械各局部状况正常，方可起动。
2;颚式破碎机机仅答应在无载荷的状况下起动。
3;起动前，必需用铃声或旌旗灯号事前正告。
4;起动后，如发现有不正常景象时，应立刻中止运转。待查明和扫除不正常状况后，方可从新起动破碎机。
