谐振耐压试验装置
变频串联谐振耐压试验装置、调频串联谐振耐压设备、工频谐振试验装置、变频串联谐振试验变压器、变频串联谐振试验系统、变频串联谐振耐压试验仪、电缆交流耐压试验装置、串联谐振装置、串联谐振耐压设备、GIS耐压试验装置等。
- 中文名称 谐振耐压试验装置
- 别名 电缆谐振耐压试验装置
- 类型 实验装置
- 容量 1560KVA
用途
谐振耐压试验装置 主要用于以下方面:
1、6kV-500kV高压交联电缆 的交流耐压试验
2、6kV-500kV变压器 的工频耐压试验
3、GIS和SF6开关 的交流耐压试验
4、发电机 的交流耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验
装置别称
电缆谐振耐压试验装置又称为
部分型号和配置表
型号解读:1560/260，容量为1560KVA，电压为260KV
(以下仅列举了部分常用型号，可根据客户要求定制)
电缆交流耐压试验系列
型 号 | 可满足的试验项目 | 设备电抗器配置 | 备 注 |
DFVF3000-44/22 | 10kV(300mm)电 缆 1KM | 22kV Ⅹ 1台 | 便携式 |
DFVF3000-132/66 | 1、10kV(300mm)电 缆 3KM 2、35kV(300mm)电缆 1KM | 22kV Ⅹ 3台 | 便携式 |
DFVF3000-264/52 | 1、10kV(300mm)电 缆 5KM 2、35kV(300mm)电 2KM 3、35kV 变压器，开关， 4、10kV电动机，变压器 5、600MW及以下发电机等 | 22kV Ⅹ 6台 | 便携式 |
DFVF3000-1560/66 | 110kV(300mm)电 缆 3KM | 130kV Ⅹ 2台 | 非便携式 |
发电机工频耐压试验系列
型 号 | 可满足的试验项目 | 设备电抗器配置 | 备 注 |
DFVF3000-44/22 | 1、100MW及以下发电机 相电容0.1-0.3uF 2、10kV(300mm)电 缆 1KM | 22kV Ⅹ 1台 | 便携式 |
DFVF3000-100/36 | 1、600MW及以下发电机 相电容0.1-0.25uF 2、10kV(300mm)电 缆 1.5KM | 18kV Ⅹ 2台 | 便携式 |
DFVF3000-176/44 | 1、600MW及以下发电机 相电容0.1-0.3uF 2、10kV(300mm)电 缆 3KM 3、可兼顾发电机母线，主变等 | 22kV Ⅹ 4台 | 便携式 |
GIS和SF6开关交流耐压试验系列
型 号 | 可满足的试验项目 | 电抗器配置 | 备 注 |
DFVF3000-250/200 | 1、110kV GIS的交流耐压试验 2、35kV(300mm)电缆 1KM 3、10kV(300mm)电 缆 3KM 4、220kV以下变压器工频耐压 5、110kV互感器交流耐压 | 40kV Ⅹ 5台 | 便携式 |
DFVF3000-100/200 | 1、110kV GIS的交流耐压试验 2、110kV互感器交流耐压 | 50kV Ⅹ 4台 | 便携式 |
变压器电动机等设备的工频交流耐压试验系列
型 号 | 可满足的试验项目 | 电抗器配置 | 备 注 |
DFVF3000-105/84 | 1、110kV变压器的工频耐压试验 2、10kV电动机的工频耐压试验 3、35kV开关交流耐压试验 4、10kV(300mm)电 缆 1KM | 28kV Ⅹ 3台 | 便携式 |
DFVF3000-100/80 | 1、110kV变压器的工频耐压试验 2、10kV(300mm)电 缆 1KM | 40kV Ⅹ 2台 | 便携式 |
主要技术特点
* 全国少数通过国家权威部门--电力工业电气设备质量检验测试中心(武汉高压研究所) 严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全;
*以卓越的品质和专业的服务获得众多专业客户的肯定(如广西电力科学研究院、呼伦贝尔电业局、齐齐哈尔电业局、中国水利水电十六局、中国化学集团等等)
*在东北电力科学院组织的2008年度全国设备大比武中一次性通过所有检测项目，唯一一家达到包括60Min温升在内的各项国标要求，比武成绩再次名列前茅;
* 体积小，重量轻，特别适合现场使用;
* 产品稳定可靠，质保三年(主机保用十年)，终身维护;
* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;
* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形;
*所有主要元器件均由世界知名企业原装进口，包括美国德州仪器，英特尔，德国西门子， 施耐德，日本东芝，富士等，确保性能稳定可靠;
* 按军用标准抗振和防尘设计，耐长途运输和严酷使用环境;
* 一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示;
* 独有软件校准功能，方便用户校准表计，确保高电压值准确度
* 德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用;
* 信守承诺，服务专业及时，尽最大努力为客户需求服务;

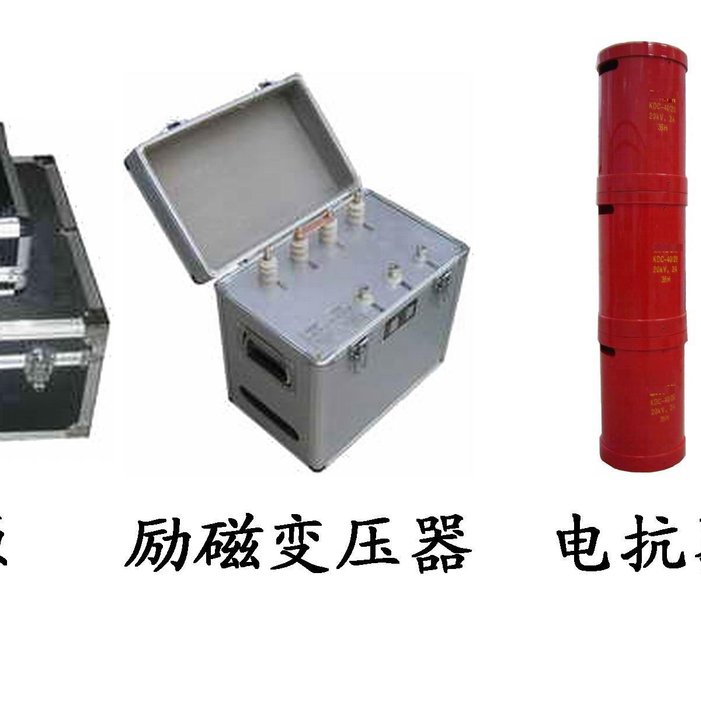

该成套设备由变频电源、励磁变压器、电抗器、分压器组成。
