试验机配件是指材料试验机上易损易耗的附具。是试验机上常用的配件。主要有试验机钳口、钳口夹板、钳口压板、钢绞线拉伸夹具、螺栓拉伸辅具、冷弯压头、弯曲支座总成、电子引伸计等。

• 中文名称 试验机配件
• 外文名称 Testing machine accessories
• 生产厂家 济南联工测试技术有限公司
• 地域 济南
• 服务宗旨 质量可靠，信誉至上，服务及时

综述

　　试验机配件是材料试验机上易损易耗的附具。是济南、长春、威海、红山、金华等试验机厂家生产的5吨、10吨、30吨、60吨、100吨等规格型号的试验机上常用配件。

主要试验机配件

试验机钳口

　　分为扁试样钳口、圆试样钳口、螺纹钢专用钳口，可分别满足板状试样、圆形试样、螺纹钢的

　　拉伸要求。

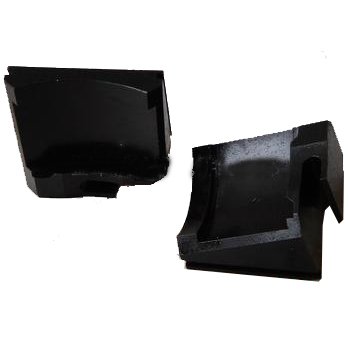

钳口夹板

　　济南、长春、威海、红山、金华等试验机厂家生产的5吨、10吨、30吨、60吨、100吨等规格型号的液压万能试验机上配件

钳口夹板

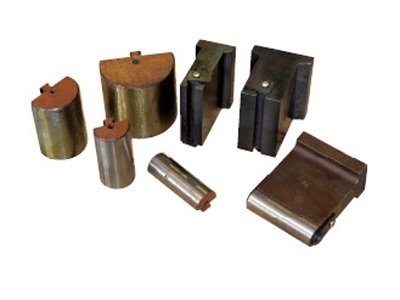

钳口压板

　　适用济南、长春、威海、红山、金华等试验机厂家生产的5吨、10吨、30吨、60吨、100吨等规格型号的液压万能试验机，可满足钢筋、螺纹钢、钢板等各种金属、非金属材料的180℃冷弯试验

钢绞线拉伸夹具

　　本夹具是最新开发出的钢绞线专用夹具,是以国标GB/T5224-2003《预应力混凝土用钢绞线》为依据。在不增大万能材料试验机拉伸空间为原则而设计的钢绞线专用夹具，采用在万能试验机上、下钳口座内各安装一个固定夹具座，并在夹具座内装有滑动卡板和牙条等部件而完成钢绞线的拉伸试验。

钢绞线夹具

　　本钢绞线夹具有结构新颖，安装和使用方便，可靠等特点，是在大量参考同类产品的基础上，根据各种夹具不同特点，取长补短在结构设计上采用了滚针滑动减少了摩擦系数，避免了钢绞线拉断后夹具锁死打不开的现象，使操作更方便。安装时将试验机钳口上的钳口卡板等卸下，把该夹具推进钳口，再用压板定好中心，把夹具座上的4个M12螺钉上紧，使夹具体的两斜面和试验机钳口斜面贴紧即可。

　　本夹具可分别在各厂生产的1000KN和600KN万能试验机上，完成直径为7.5~15.2mm的各种规格的钢绞线的拉伸试验。该钢绞线夹具在出厂时配装的钳口可做直径为12.7~15.2mm的各种规格的钢绞线拉伸试验，如要做其它规格的钢绞线试验可另按照要求配作钳口。

螺栓拉伸辅具

　　功能用途:

　　1、通用件:拉力碗座，根据用户试验机的型号选择，试验机一般为60吨或100吨。

螺栓拉伸工装

　　2、螺栓拉伸实验应配备:每种螺栓配备拉力碗两件，拉力环一件，标准螺栓规格为:M12、M16、M18、M20、M22、M24、M27、M30，也可定制以下规格:M6、M8、M10;

　　3、螺母拉伸实验应配备:配备M32通用丝母一件，每种螺母丝杆一件，拉力环一件，标准螺母规格为:M12、M16、M18、M20、M22、M24、M27、M30，也可定制以下规格:M6、M8、M10;

　　4、螺栓楔负载实验应配备:在螺栓拉伸实验辅具的基础上另增加楔垫，楔垫的角度分10度、6度和4度，用户应根据国家标准GB3098.1-2000用户螺栓的规格来确定;提供楔垫的规格与螺栓规格相同。

　　5、满足国标《GB3098.1-2000紧固件机械性能螺栓 螺钉和螺柱》

冷弯压头

冷弯压头

　　一、适用范围:

　　适用于济南、长春、威海、红山、金华等试验机厂家生产的5吨、10吨、30吨、60吨、100吨等规格型号的液压万能试验机，可满足钢筋、螺纹钢、钢板等各种金属、非金属材料的180℃冷弯试验。

　　二、规格型号:

　　1、Φ6-Φ28共11种规格:6、8、10、12、14、16、18、20、22、25、28(均含小座)

　　2、Φ30-Φ75共15种规格:30、32、36、40、42、44、48、50、54、56、60、64、66、72、75、中座

　　3、Φ80-Φ125共10种规格:80、84、88、92、96、100、108、112、120、125、大座

　　4、Φ125以上规格及特殊规格冷弯压头另议。

弯曲支座总成

　　可满足钢筋、螺纹钢、钢板等各种金属、非金属材料的180℃冷弯试验

弯曲支座

电子引伸计

　　主要用途:

　　该电子引伸计采用电阻应变式原理，采用悬臂梁结构。弹性体采用特殊合金材料，经脉动消除残余应力处理。选用优质应变片按全桥连接。具有结构轻巧、使用方便、稳定可靠等诸多特点。是应变自动测试的必备传感器。该产品主要用于横向或径向的变形测试，如弹性模量E、规定非比例延伸强度Rpxx、规定总延伸强度Rtxx、各种延伸率、应变硬化指数n等参数。

　　径向引伸计:用于在材料试验中测量和控制试样径向变形量

　　轴向引伸计:用于测量和控制拉伸、压缩或疲劳试验时度样标距内的轴向变形量。

　　主要技术参数:

　　应变片阻值:350Ω。

　　供桥电压值:≤5V(直流、交流均可)。

　　输出灵敏度:约2mV/V.

　　引伸计标距:50mm

　　变形量:0.001-5mm;

　　标距:25mm、50mm、100mm、250mm等

　　最大变形量:5mm、10mm、25mm等
