螺纹标注
螺纹标注是指用特定的符号在需要用螺丝的地方进行标注的方法，螺纹按用途可分为联接螺纹和传动螺纹两类，常见的标注包括普通螺纹和管螺纹。
在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为: 特征代号 公称直径× 螺距(单线时) 旋向 导程(P螺距)(多线时) 管螺纹的标注格式为:特征代号+尺寸代号+旋向 其中，右旋螺纹省略不注，左旋用" LH"表示。
- 中文名称 螺纹标注
- 类型 普通，管螺纹，梯形锯齿形螺纹
- 普通螺纹种类 粗牙，细牙
- 管螺纹类型 螺纹密封管和非螺纹密封管螺纹
常见标注
类型 | 特征代号 | 用途及说明 | |
普通螺纹 | 粗牙 | M | 最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距 |
细牙 | M | ||
管螺纹 | G | 管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp表示圆柱内螺纹 | |
55°密封管螺纹 | Rc | 密封螺纹在一定压力下能保持管道联接处内外界的密封 | |
 | Tr | 常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力 | |
锯齿形螺纹 | B |
代号标注
在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为: 特征代号 公称直径× 螺距(单线时) 旋向 导程(P螺距)(多线时) 管螺纹的标注格式为:特征代号+尺寸代号+旋向 其中，右旋螺纹省略不注，左旋用" LH"表示。
管螺纹 普通螺纹的尺寸标注
普通螺纹的牙型代号为M，有粗牙和细牙之分，粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时，只标注一次;右旋螺纹可不注旋向代号，左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注，长型用L表示，短型用S表示。
管螺纹的尺寸标注
管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。管螺纹的尺寸引线必须指向大径，其标记组成如下: 密封管螺纹代号:特征代号 尺寸代号 - 旋向代号 非密封管螺纹代号:特征代号 尺寸代号 公差等级代号 - 旋向代号 需要注意的是，管螺纹的尺寸代号并不是指螺纹的大径，其参数可由相关手册中查出。
标记标注
当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。 螺纹标记的标注格式为: 螺纹代号+螺纹公差带代号(中径、顶径)+旋合长度。
有关标注内容的说明
1.公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)， 如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。
2.旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如"M20-5g6g-L"。特殊需要时，可注明旋合长度的数值， 如"M20-5g6g-30"。
标注方法
除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同;而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。
标注说明
1、M 16-5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。
2、M16×1 LH-6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。
3、G1表示英制非密封管螺纹，尺寸代号1 in，右旋。
4、Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。
5、Tr20×8(P4)表示梯形螺纹，公称直径 20，双线，导程 8，螺距 4，右旋。
6、B20×2LH表示锯齿形螺纹，公称直径 20，单线，螺距 2，左旋。
标注形式
常用的内外螺纹公差带规定如下:
i，对内螺纹规定为G、H两种位置;对外螺纹规定为e、f、g、h四种位置。
ii，对内螺纹小径和中径规定为4、5、6、7、8五种公差等级;对外螺纹大径规定为4、6、8三种公差等级;对外螺纹中径规定为3、4、5、6、7、8、9七种公差等级。
内外螺纹旋合时，其公差带代号用斜线分开，如6H/6g、6H/5g6g等。
普通螺纹的标注示例
标注图例 | 说明 |

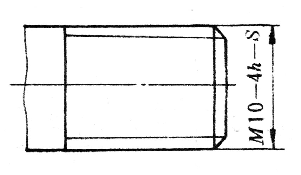

 | 表示外螺纹，粗牙普通螺纹大径为10，右旋， 中径和顶径公差带代号为4h，短旋合长度。 |

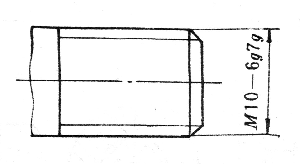

 | 表示外螺纹、粗牙普通螺纹，大径为10，右旋，中径公差带为6g，顶径公差带为7g，中旋合长度。 |

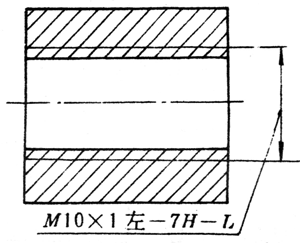

 | 表示内螺纹，细牙普通螺纹，大径为10，螺距为1，左旋，中径和小径的公差带为7H，长旋合长度。 |
圆柱管螺纹
非螺纹密封的圆柱管螺纹、用螺纹密封的圆柱管螺纹及圆锥管螺纹。
管螺纹标注应标注螺纹符号和管子公称直径，直径单位为英寸。非螺纹密封的圆柱管螺纹的外螺纹公差等级分A级和B级两种，A级为精密级，B级为粗糙级。内螺纹只有一种公差带，故标注中不注内螺纹的公差等级，右旋不注旋向。
管螺纹的标注示例
标注图例 | 说 明 |
 | 表示内(外)螺纹，用螺纹密封的圆锥管螺纹，公称直径为11/2英寸，右旋。R1表示外螺纹，Rc表示内螺纹 |
 | 表示外螺纹，为60º 圆锥管螺纹，公称直径 为3/4英寸，右旋。 |
 | 表示外螺纹，非螺纹密封的圆柱管螺纹，公称直径为1英寸，螺纹公差等级为A，右旋。 |
梯形螺纹与锯齿形螺纹
螺纹公差带代号:
梯形螺纹只注中径公差带代号，内外螺纹常用的中径公差带代号分别为7H、7h、7e。
螺纹连接的公差带代号注法是用斜线将内、外螺纹的中径公差带代号分开。如7H/7e。
旋合长度代号:
梯形螺纹旋合长度分为N、L两组，N表示正常组，L表示加长组。当旋合长度为N组时，不注旋合长度代号。
梯形螺纹与锯齿形螺纹的标注示例
标注图例 | 说 明 |
 | 表示内螺纹，梯形螺纹，大径为26，螺距为5，单线，右旋;中径公差带代号为7H，旋合长度为N组。 |
 | 表示外螺纹，锯齿形螺纹，大径为36，螺距为6，单线，右旋。 |
 | 表示外螺纹，梯形螺纹，大径为40，单线，螺距为7，右旋。中轻公差带代号为7e，旋合长度为N组。 |
名称定义
螺丝的公制螺纹是中国国家标准的一种螺纹，是螺纹标准的一种，又称米制螺纹，与英制螺纹，美制，和日标，德标，等不同，这些都是以国家标准来定义的。不同的国家有各自不同的螺丝标准螺纹。而与英制螺纹最大的区别是螺距用毫米计量。

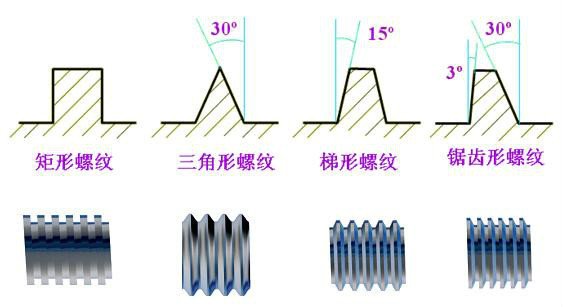

公制螺纹有普通螺纹(牙型角60°);梯形螺纹(牙型角30°);锯齿形螺纹(牙型角33°);方牙螺纹等几种。
公制、美制和英制螺纹标准
NPT，PT，G 都是管螺纹.
NPT 是National (American) Pipe Thread 的缩写，属於美国标准的60 度锥管螺纹，用於北美地区.国家标准可查阅GB/T12716-1991
PT 是Pipe Thread 的缩写，是55 °密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家.常用於水及煤气管行业，锥度规定为1:16.国家标准可查阅GB/T7306-2000
G 是55 °非密封管螺纹，属惠氏螺纹家族.标记为G 代表圆柱螺纹.国家标准可查阅GB/T7307-2001
另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋.
行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推.
G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
测量方法
①螺纹夹角的测量
螺纹夹角也叫牙型角。螺纹夹角的测量可通过测量侧面角来实现，螺纹侧面角是螺纹侧面与螺纹轴线的垂直面之间的夹角。螺纹牙的近似轮廓在螺纹两侧直线段采样，对采样点进行直线最小二乘拟合。
②螺距的测量
螺距是指螺纹上某一点至相邻螺纹牙上对应点之间的距离。测量时必须平行于螺纹轴线。
③螺纹中径的测量
螺纹中径是中径线沿垂直于轴线距离，中径线是一个假想的线。
测量结果
采用机器视觉技术，设计螺纹参数测量自动检测系统，并对标准螺纹试样的螺纹夹角、螺距和中径等参数进行测量。测量结果表明，螺纹参数在规定的误差范围之内。由于视觉检测具有高效和可靠的特点，经过进一步考察，认为可用于生产实践中。
系统构成
①硬件系统 螺纹参数自动检测系统基于PC架构，主要由照明系统、CCD相机和光路成像系统、、图像采集卡、图像处理系统、机械检测系统以及电控系统等组成。
测量时，经照明系统照明后，通过CCD相机和光路成像系统采集紧固件的螺纹图像，然后经过图像采集卡，将数字化图像传到计算机，计算机对该数字图像按相应算法处理后，计算出螺纹的牙型角、螺距和中径等参数，并与标准进行比较，计算出偏差。
②软件系统 螺纹参数自动检测的软件系统主要包括系统控制模块 图像处理模块等。
系统控制模块:初始化;完成系统图像接口卡及标准参数的初始化配置。图像操作;采集并保存8位的灰色图像，捕获图像到内存。
图像处理模块:图像处理模块包括减少噪声、突出螺纹轮廓边缘信息的图像预处理算法，检测和提取轮廓边缘信息的边缘检测和提取算法，测量数字图像实际尺寸的系统标定算法，以及用于计算螺纹参数的算法等。
