落球冲击试验机适用于塑胶、陶瓷、亚克力、玻璃、镜片、五金等产品的耐冲击强度测试。

• 中文名称 落球冲击试验机
• 外文名称 Falling Sphere Impact Tester
• 行业 包装、医药、食品

产品简介

　　本机将测试产品放在试验台面上，将规定重量的钢球从规定跌落高度上自由跌落在产品上，对产品进行冲击，然后检查产品外观及各方面性能。本装置根据《GB9962-1998建筑用安全玻璃材料-安全玻璃性能规范和试验方法》之《6.10落球冲击剥离性能方法》而设计，满足建筑用安全夹层冲击测试要求。可靠性测试标准:JIS R3205:1989、ISO/DIS125421 12543-6:1997 AS/NZS2208:1996、GB9962-1999。

技术参数

　　1、钢球重量:55、64g、110、225、535g(可根据要求选购)

　　2、钢球重量允许误差:±5g

　　3、保护装置:四周有防护网箱

　　4、控制及升降方式:电路控制电磁铁吸盘，手动升降电磁体固定杆

　　5、跌落高度:0~1500 /2000mm(手动可调，钢尺显示刻度，根据要求选择)

　　6、跌落高度显示:刻度钢尺加直角尺垂直指示

　　7、跌落高度精度:1mm

　　8、跌落杆形状:方杆

　　9、样品框工作空间:400×350mm

　　10、样品夹持方式:夹具夹持

　　11、跌落铁板:厚度10mm

　　12、机台尺寸(L×W×H):约500×400×1800mm

　　13、机台重量:30kg

　　14、工作电源:AC220V、50HZ

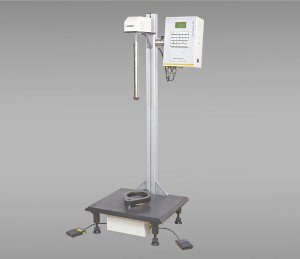

落球冲击试验机

操作说明

　　1、夹持试品，根据试品的形状及客户对试品的跌落，使用万能夹具将试品夹紧(试品是否需要夹具夹紧根据客户来说)。

　　2、开始设定试验行程，左手拧松电磁体杆上的固定手柄，将电磁铁固定杆底端移至大于需要的跌落高度4cm处(此时的跌落高度不是很精确)，然后稍微将固定手柄拧紧，将需要的钢球吸合在电磁铁上。将配备的直角尺一端垂直于跌落杆上需要高度的刻度尺刻度上，通过细微移动，使钢球下端与需要高度的高度尺刻度相垂直，再拧紧固定手柄。

　　3、开始试验，按下跌落键，钢球自由下落，对试品进行冲击，根据客户的需要可重复试验及更换钢球试验或者更换产品试验等，此时应当记录好每次的试验结果。

注意事项

　　1.使钢球之中心对准夹具中心,并固定好。

　　2.钢球落下后,可能会跳出箱体,须注意安全。

　　3.切勿用利器刮伤机台表面。

　　4.每次试验完毕,请擦拭机台。

　　5.将钢球擦拭干净,并放回箱子内。

　　6.试验完毕后,请关闭电源。
