荧光磁粉探伤机是采用固定式、分立式结构，对工件进行交流荧光磁粉探伤。

• 中文名称 荧光磁粉探伤机
• 采用结构 固定式、分立式结构
• 适用于 航天、内燃机、铁道等
• 作用 对工件进行交流荧光磁粉探伤

简介

　　适用于机械、汽车、军工、航天、内燃机、铁道等行业对轴类、齿轮、盘套类等铁磁性材料制成的零件的无损检验。能发现零件表面及近表面因铸造、锻压、焊接、拉伸、淬火、研磨、疲劳而产生的裂痕以及夹渣等极细微的缺陷。

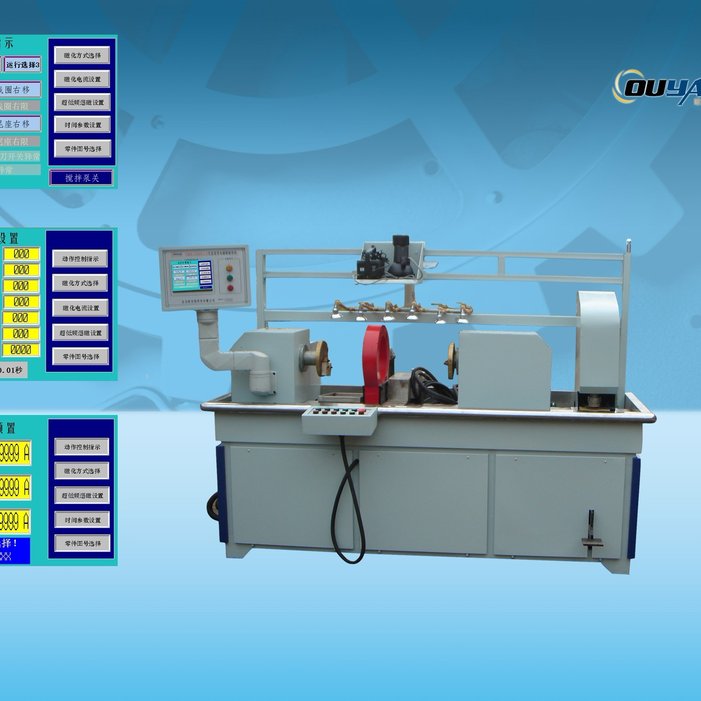

荧光磁粉探伤机

基本原理

　　自然界中磁力线总能保持其连续性。当铁磁性工件放在使其饱和的磁场中时，磁力线便会被引导通过工件。如果磁力线遇到工件材料上的不连续(即裂纹、夹渣、气孔等缺陷)，则磁力线就会绕过这些磁导率较低的(磁阻较大)区域而泄漏出工件表面形成"漏磁场"。这样在缺陷的两侧便会产生磁极,将磁粉(或磁悬液) 吸附到裂纹等缺陷周围。便可形成明显可见的线状或点状堆积。

　　交流电流具有趋肤效应特性，在工件表面产生的磁场强度较内部高，表面灵敏度较高;直流电流在工件表面产生的磁场强度与内部相当， 磁场分布比较均匀，可以检测出表面下一定深度的缺陷。

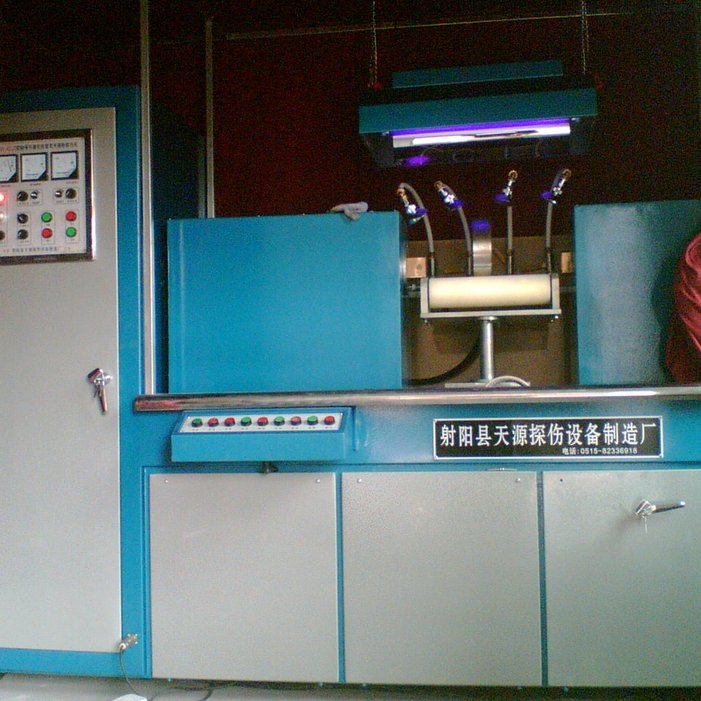

荧光磁粉探伤机原理图

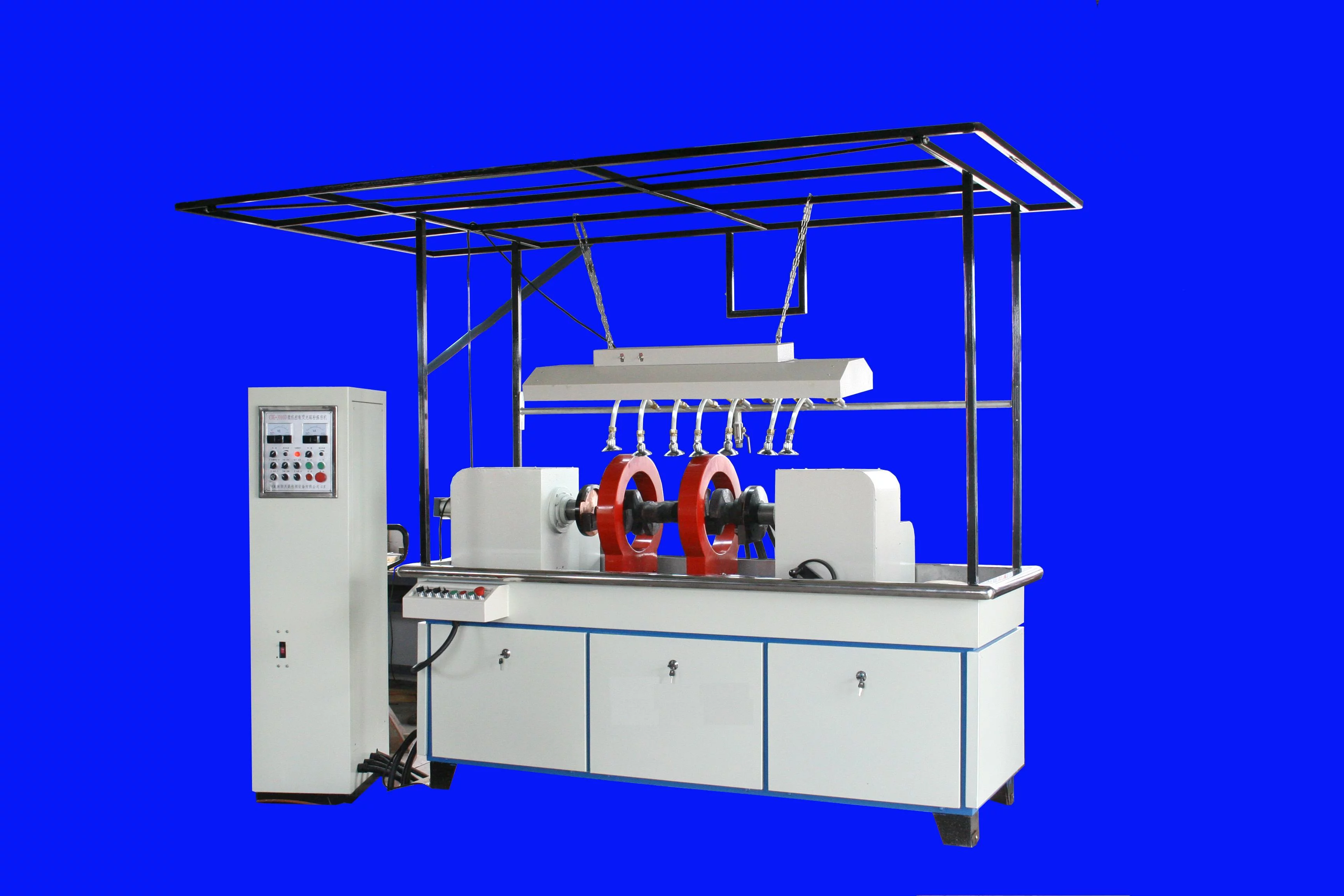

轴承环荧光磁粉探伤机

适用标准

　　JB/T8290-1998《磁粉探伤机的要求及试验方法》标准及ASTM E 1444《磁粉检验标准实施规程》美国材料与试验标准,美国MIL国际先进标准。

命名方式

　　CJW-2000型荧光磁粉探伤机前面的CJW是什么意思?这其实涉及到磁粉探伤机的命名规则的问题。那么到底磁粉探伤机厂是怎么来命名磁粉探伤机的?

　　按照《JB/T 10059 试验机与无损检测仪器型号编制方法》的规定，磁粉探伤机应按以下方式命名。

　　C X X -X

　　↓ ↓ ↓ ↓

　　1 2 3 4

　　第一部分--C，代表的是磁粉探伤机;

　　第二部分--字母，代表的磁粉探伤机的磁化方式;

　　第三部分--字母，代表磁粉探伤机的结构形式;

　　第四部分--数字或字母，代表磁粉探伤机的最大磁化电流或探头形式。

　　常用磁粉探伤机命名的参数意义见下表:

　　例子:

　　如CJW-4000型，为交流固定式磁粉探伤机，最大周向磁化电流为4000A;CZQ-6000型，为超低频退磁直流磁粉探伤机，最大周向磁化电流为6000A;CEE-1型，为交直流磁轭式磁粉探伤仪，型式为第一类。以些类推,我们就能很好的明白相关磁粉探伤机型号的具体的含意了。

　　同时也为对我们磁粉探伤机行业的规范化命名起到的指导作用，以防各企业任意命名，使用户失去了对磁粉探伤机应有的知情权。

　　在JB/T8290《磁粉探伤机》等标准中，根据探伤机结构的不同，将磁粉探伤机按其结构分为一体型和分立型两大类。其中，一体型是由磁化电源、夹持装置、磁粉施加装置、观察装置、退磁装置等部分组成的一体型磁粉探伤机;分立型是将探伤机中的各组成部分，按功能制成单独分立的装置，在探伤时组成系统使用，分立装置一般包括磁化电源、夹持装置、退磁装置、断电相位控制器等。在通常便用中，一般按设备的使用和安装环境，将探伤机分为固定式、移动式和便携式以及专用设备等几大类。

设备的主要技术指标

　　周向磁化电流(AC):0-3000A(有效值)连续可调 带断电相位控制功能;

　　纵向磁化磁势(AC):0-12000AT(有效值)连续可调 ，带断电相位控制功能;

　　磁化方式:周向磁化、纵向磁化、复合磁化。

　　线圈内径: Φ250mm(一只)

　　电极间距:0-800mm可调(根据要求可扩展到1200mm)

　　夹紧行程:50 mm(单向)

　　电极转速:5转/分

　　磁化效果:工件表面用A型2号试片贴面，显示清晰;

　　退磁方式:交流衰减式退磁

　　退磁效果:工件退磁后剩磁 ≤0.2 mT

　　紫外线强度:距光源380 mm 处， ≥1000μW/cm2

　　气源压力:0.4~0.8 Mpa (气源用户自备)

　　电源:三相四线AC 380V 50Hz

　　外形尺寸:夹持装置: 2000(长)×800(宽)×1350(高)

　　总重量: 约1.0T

　　暂载率: ≥20%
