组合垫圈

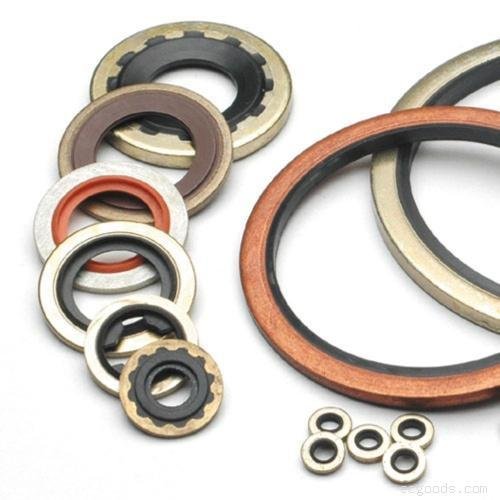

组合垫圈，是由橡胶圈和金属环整体粘合硫化而成，是用来密封螺纹和法兰连接的密封圆环，圆环包括一个金属环和一个橡胶密封垫。
- 中文名称 组合垫圈
- 工作压力 ≤40 Mpa
- 温度 -25℃ ~ +100℃
- 介质 液压油
基本信息
金属环防锈处理，橡胶圈一般采用耐油丁腈胶或氟橡胶。组合垫有公制和英制两种尺寸，有标准JB982-77规定组合垫的金属垫加橡胶的组合形式。组合密封垫圈供螺纹管接头及螺塞密封用，它一般和卡套式管接头一起使用，用来堵油口，主要用于液压阀管接头螺纹连接处的端面静密封，适用英国、美国标准英制螺纹和法国、德国标准公制螺纹连接处的端面静密封等。组合密封垫圈根据结构形式可分为A型、B型;根据包胶的不同可分为全包、半包。
组合垫圈 详细描述
用途说明
适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄漏。由于其结构简单、密封高效、且价格低廉，使其在机械制造业得到广泛应用。
技术数据
工作压力: ≤40 Mpa
温度:-25℃ ~ +100℃
介质:液压油
材料性能
材质:橡胶、金属材质
组合垫圈尺寸表
规格 | 外径 | 内径 | 铁片 厚度 | 公差 | 胶厚 | 规格 | 外径 | 内径 | 铁片 厚度 | 公差 | 胶厚 |
+0.13 | ±0.13 | ±0.13 | +0.13 | ±0.13 | ±0.13 | ||||||
-229 | 24.00 | 16.70 | 1.50 | +/-0.10 | 0.85 | -310 | 17.00 | 10.70 | 1.50 | +/-0.10 | 0.70 |
-230 | 24.00 | 17.40 | 1.50 | +/-0.10 | 0.90 | -312 | 18.10 | 11.80 | 1.50 | +/-0.10 | 0.65 |
-231 | 24.70 | 18.00 | 1.50 | +/-0.10 | 1.05 | -313 | 19.00 | 12.70 | 1.50 | +/-0.10 | 0.70 |
-232 | 26.00 | 18.70 | 1.50 | +/-0.10 | 0.85 | -315 | 20.10 | 13.80 | 1.50 | +/-0.10 | 0.70 |
-233 | 28.00 | 20.70 | 1.50 | +/-0.10 | 0.90 | -316 | 21.00 | 14.70 | 1.50 | +/-0.10 | 0.70 |
-234 | 28.70 | 21.50 | 2.50 | +/-0.10 | 0.90 | -317 | 23.00 | 16.70 | 1.50 | +/-0.10 | 0.70 |
-235 | 28.00 | 22.50 | 1.50 | +/-0.10 | 0.90 | -319 | 23.90 | 17.20 | 2.10 | +/-0.10 | 0.75 |
-236 | 30.00 | 22.70 | 2.00 | +/-0.10 | 0.85 | -320 | 27.00 | 18.70 | 2.00 | +/-0.10 | 0.85 |
-237 | 30.00 | 22.70 | 3.00 | +/-0.15 | 0.85 | -321 | 29.00 | 20.70 | 2.00 | +/-0.10 | 0.85 |
-238 | 32.00 | 24.70 | 2.00 | +/-0.10 | 0.85 | -324 | 31.00 | 22.70 | 2.00 | +/-0.10 | 0.85 |
-239 | 35.00 | 26.70 | 2.00 | +/-0.10 | 0.85 | -325 | 32.00 | 23.70 | 2.00 | +/-0.10 | 0.85 |
-240 | 36.00 | 27.20 | 2.00 | +/-0.10 | 0.90 | -326 | 33.00 | 24.70 | 2.00 | +/-0.10 | 0.85 |
-241 | 37.00 | 28.70 | 2.00 | +/-0.10 | 0.85 | -327 | 35.30 | 27.00 | 2.00 | +/-0.10 | 0.85 |
-242 | 39.00 | 31.00 | 2.00 | +/-0.10 | 1.00 | -328 | 36.00 | 27.70 | 2.00 | +/-0.10 | 0.85 |
-243 | 42.00 | 33.70 | 2.00 | +/-0.10 | 1.05 | -329 | 36.00 | 28.60 | 2.00 | +/-0.10 | 0.85 |
-244 | 43.00 | 34.30 | 2.00 | +/-0.10 | 1.05 | -330 | 37.50 | 29.20 | 2.00 | +/-0.10 | 0.85 |
-245 | 46.00 | 36.70 | 2.00 | +/-0.10 | 1.05 | -331 | 39.00 | 30.70 | 2.00 | +/-0.10 | 0.85 |
-246 | 51.00 | 40.00 | 2.50 | +/-0.10 | 0.95 | -332 | 42.00 | 33.70 | 2.00 | +/-0.10 | 0.85 |
-247 | 53.00 | 42.70 | 3.00 | +/-0.15 | 0.85 | -333 | 48.00 | 37.00 | 2.50 | +/-0.15 | 1.30 |
-248 | 59.00 | 48.70 | 3.00 | +/-0.15 | 1.05 | -334 | 51.00 | 40.00 | 2.50 | +/-0.15 | 1.30 |
-249 | 60.00 | 52.00 | 3.00 | +/-0.15 | 1.05 | -335 | 54.00 | 43.00 | 2.50 | +/-0.15 | 1.30 |
-250 | 64.50 | 53.30 | 3.00 | +/-0.15 | 1.05 | -336 | 57.00 | 46.00 | 2.50 | +/-0.15 | 1.30 |
-251 | 73.00 | 60.70 | 3.00 | +/-0.15 | 1.15 | -337 | 60.00 | 49.00 | 2.50 | +/-0.15 | 1.30 |
-252 | 79.50 | 68.60 | 3.50 | +/-0.15 | 1.75 | -510 | 14.70 | 10.40 | 1.25 | +/-0.10 | - |
-253 | 90.30 | 76.08 | 3.38 | +/-0.15 | 1.51 | -511 | 18.70 | 13.35 | 1.25 | +/-0.10 | - |
-254 | 101.48 | 89.09 | 3.25 | +/-0.15 | 1.50 | -512 | 22.70 | 17.35 | 1.25 | +/-0.10 | - |
-255 | 143.67 | 127.00 | 5.00 | +/-0.15 | 1.50 | -513 | 26.70 | 21.35 | 1.25 | +/-0.10 | - |
-301 | 7.50 | 3.60 | 1.00 | +/-0.10 | 0.70 | -514 | 32.60 | 27.30 | 1.25 | +/-0.10 | - |
-302 | 9.00 | 4.60 | 1.00 | +/-0.10 | 0.70 | -515 | 39.50 | 34.20 | 2.00 | +/-0.10 | - |
-303 | 10.00 | 5.60 | 1.00 | +/-0.10 | 0.70 | -516 | 49.60 | 42.20 | 2.00 | +/-0.10 | - |
-304 | 11.00 | 6.60 | 1.00 | +/-0.10 | 0.70 | -517 | 55.50 | 48.70 | 2.00 | +/-0.10 | - |
-305 | 13.27 | 6.85 | 1.30 | +/-0.10 | 0.57 | -518 | 68.50 | 60.50 | 2.00 | +/-0.10 | - |
-306 | 11.40 | 7.00 | 1.00 | +/-0.10 | 0.70 | -519 | 12.70 | 8.30 | 1.25 | +/-0.10 | - |
-307 | 13.00 | 8.60 | 1.00 | +/-0.10 | 0.70 | -520 | 32.60 | 27.30 | 2.00 | +/-0.10 | - |
