精密露点仪英译为Precision dew-point hygrometer,又称为露点仪、微水仪、SF6微水仪、智能微水仪、SF6气体微水仪、SF6精密露点仪等，是低露点且需要控制干点的工业环境的理想选择。

• 中文名称 精密露点仪
• 外文名称 Precision dew-point hygrometer
• 特点 增设了微型打印机
• 特色 减小了体积

功能特点

　　1、将改用了能量密度大、体积小、重量轻的锂电池。对充电模块采用了自动充电、自动关断的全自动电源管理方式，即使用户不打开电源开关，只要插上AC220V电源也可自动充电。当电池电量充到一定程度时，系统会自动判断并将其切断。这样有效地阻止了对电池的过充电。在使用过程中，仪器会检测电池电量的减少(显示在第二屏)，但当电池电量为10%时仪器会提示用户进行充电，当电池电量不足5%时仪器会自动关机。有校地防止了对电池的过放电，以避免对电池的损坏。

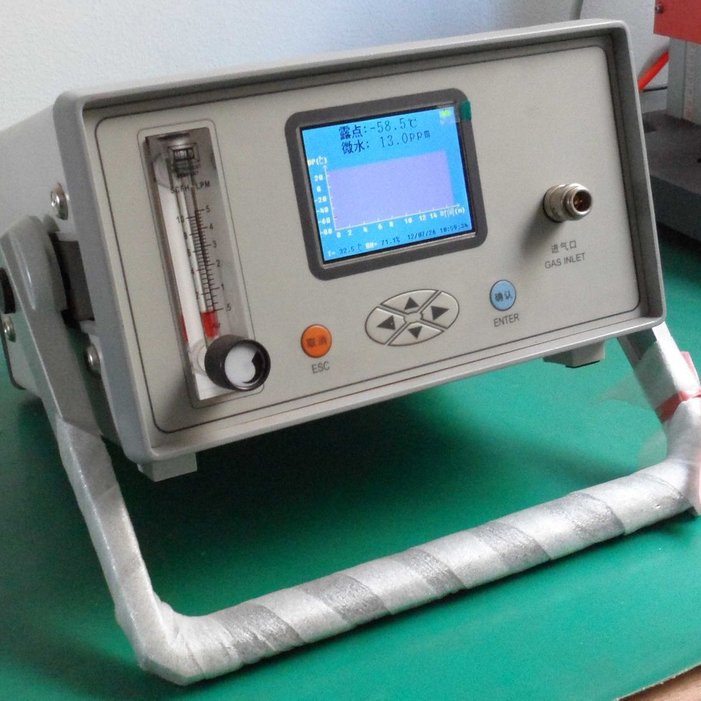

精密露点仪

测量原理

　　精密露点仪采用世界先进的传感器技术、英国ALPHA公司最新的传感器，它采用DRYCAP-薄膜传感技术和湿敏材料，拥有三项世界专利:聚酯簿膜式的探头DRYCAP。抗冷凝、抗灰尘颗粒、不受汽油和大多数气体影响。

应用领域

　　1、电力系统SF6气体、电厂氢气露点测量

　　2、压缩干燥空气、动力气质量控制

　　3、干燥工业

　　4、食品工业

　　主要应用于石化，天然气，干燥气和压缩气，发电机冷却氢气，变压器和高压开关绝缘气，焊接气以及船舶和航空用的氧气。

操作方法

　　1、先打开电源，仪器先进行自校,自校结束进入测量状态.

　　2、仪器自校的同时,把本仪器配套的测试管道与所要测量开关的开关接头连接好，再把开关接头与被测开关连接好。

　　3、关闭流量调节阀，把测试管道与仪器的进气口相连，这时显示屏上显示的压力即是被测开关里的气体的压力。

　　4、开始测量，打开流量调节阀，把调节流量在0.5升/分左右，最大不要超过0.8升/分，这样就进入测量状态，测量的时间大约在8分钟左右(第一台设备)。

　　5、测量结束时，如要打印数据只要按下打印键，并输入被测的设备编号后,按下确认键后，仪器就开始打印。最后关闭流量调节阀，再将测试管道从仪器进气口上取下，最后取下开关接头。

　　6、关闭电源。把测试管道和开关接头放好,整个测量结束。

　　使用注意事项

　　●仪器应放置在安全位置,放止摔坏.避免剧烈震动.

　　●勿测有腐蚀性的气体.

　　●探头使用一定时间应清洗并校验,校验期间隔为一年.到需要校验时,请与我公司联系.

　　●调节气体流量时,控制针型阀应慢慢打开,使流量指示在0.5-0.6升/分钟.如果流量超过1升/分钟,液晶上流量显示已超限的提示,这时应减小流量到规定值.(流量过大将损坏电子流量传感器).

　　●仪器使用一天(使用电池)后,应及时充电,充电时只需将电源线接入220V插座,无需打开电源开关,仪器将自动充电,充电时间一般为5个小时以上.

精密露点仪

　　水分测量的重要性

　　水份是影响绝缘老化的一个重要因素，含水量过高，会使绝缘材料的绝缘性能下降并加速其老化，从而导致运行设备的可靠性降低，寿命缩短。

　　电气设备内部水份的主要来源:

　　(1)外部侵入:是由于设备在制造、运输、安装过程中，保护措施不当所引起的。

　　(2)本身产生:是由于设备在运行过程中绝缘介质的氧化及裂解而产生的水份。

　　对于氢冷机组来说，氢气湿度高是影响发电机安全运行的主要因素之一，随着大容量、高参数机组的不断投产，国内已发生多起因氢气湿度超标而烧毁发电机组的恶性事故。传统测湿仪的参数测定准确已无法保障设备的安全运行，不能满足电力系统的需要。

　　微水(湿度)测量方法

　　◆SF6 气体湿度的测量

　　对于SF6 气体湿度的测量，常用的方法有重量法、库仑电解法，第一种方法对环境条件要求比较高，测量的时间长，一般只用作仲裁分析;第二种方法测量时耗气量较大，不用时设备需长年通电干燥，而且重复性差。

　　◆H2 湿度的测量

　　通常测量方法有通风干湿球法、库仑电解法，第一种方法受环境温度、湿度影响较大，测定值偏高;第二种方法除具前述缺点外，还怕污染等。

技术指标

　　测量范围:露点-80~+60℃，同时显示体积比(ppmv)

　　露点精度:±0.5℃(当露点温度低于0℃，传感器输出为霜点)

　　响应时间:63%[90%](气体温度20℃，流速1L/min，压力1bar)

　　+60→-20℃ Td 5s[45s]

　　-20→-60℃ Td 10s[240s]

　　分 辨 率:露点0.1℃或0.1ppm

　　重 复 性:±0.2℃

　　压力测量:0-1.0Mpa 电子质量流量计

　　探头保护:不锈钢烧结过滤网

　　工作电压:110~220VAC，交直流两用

　　防护等级:IP65(NEMA4)

　　储存温度等级:-40~+70℃

　　输出接口:USB1.1规范

　　操作环境:温 度: -35~+60℃

　　压 力: 0~20bar

　　样气流速: 无影响

　　其它配置: 标准版管理软件，含报表打印，湿度常用转换工具包

结构原理

　　内芯为一高纯铝棒，表面氧化成氧化铝薄膜，其外涂一层多空的金膜，该金膜和内芯之间形成电容，由于氧化铝薄膜的吸水特性，当水蒸汽分子被吸入其中时，导致电容值发生变化，检测并放大该电容信号即可得到湿度大小。
