磁石式电话又称手摇电话机,是需自备两节干电池做电源，主要由送话器、受话器、手摇发电机、电铃、干电池等几部分构成。并带有磁石式手摇发电机的电话机。这种电话机不需要外接电源。

• 中文名称 磁石式电话
• 外文名称 magneto telephone set
• 别称 手摇电话机
• 特点 无外接电源、自耦式变压器电路
• 组成 送/收话器、手摇发电机、干电池

简介

　　早期的电话机属于磁石式电话机, 主要由送话器、受话器、手摇发电机、电铃、干电池等几部分构成。通信的电能是由自备的干电池提供,而振铃电能则由手摇发电机提供。因为这种手摇发电机上有两块永久磁铁,所以把它称作磁石式电话机。这种电话机不需要外接电源。

主要特征

　　1、电话采用磁石式送话器,具有寿命长、性能稳定、噪音小、灵敏度高等特点。

　　2、电话之通话回路采用自耦式变压器电路，沟成消侧音电路，该电话受话效率较高;话音宏亮、清晰;

　　3、振铃及受铃回路采用一个压键开关将它分开，极化电铃线圈为串联故灵敏度较高，受铃距离较远。

历史发展

　　在人工磁石式电话交换机时代.用户话机都装手摇发电机.打电话先用它发出交流电.使磁石式交换机上相应的一块吊牌落下，话务员见到后和这个用户通话，询问电话要打给谁，然后予以接通。磁石式交换机后来被淘汰.如今只能在电信博物馆中见到，或偶尔在某些影片，如《列宁在1918》中看到。

　　继磁石式交换机之后.很快出现了共电式人工电话交换机，它的优点是用户端话机不再需要手摇发电机，也不需要其他电源，它的工作电流由交换机提供共电式交换机的应用持续了较长时间，虽然它也逐步被后来的自动交换机取代，但有相当数量的共电式人工交换机与自动交换机长期并存，如上海江苏路电话局的人工共电式交换机，容量达6000门，在20世纪30-40年代是亚洲最大的人工电话局。它一直运行至20世纪70年代，才被自动交换机取代。国内尚有少量长途人工共电式交换机在应用，通过拨打113完成长话通信。还有某些工矿企业将人工共电式交换机作为内部交换机在使用。

　　磁石式和共电式人工交换机都是空分、模拟和布控式的。

主要技术参数

早期机型

HCX-3型

　　产品性能:

　　1、匹配轻型被复线路。800Hz话机阻抗为800Ω±20%。

　　2、同型号两部话机对通，在不大于75db音频均匀噪声条件下，通讯距离可达21公里。

　　3、能在温度-40℃(使用耐寒电池)--+50℃，气压750±30mmHg ，及温度+40℃时，相对湿度达98%的环境下可靠工作。

　　4、所有机件固定在所了机架上成一体，连同手机装入所了外壳内，结构坚实，携带及使用方便。

　　5、话机体积:222X195X107(立方毫米)，重量为约2.5Kg

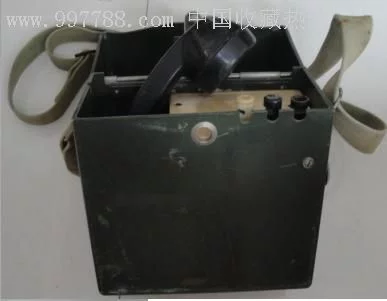

65-1型

　　65-1型便携式磁石电话机产品性能

　　1、话机阻抗标称值800欧姆，设计选用线路为轻型被复线，如使用超轻型被复线，侧音较大。

　　2、话机工作频带为300-3400Hz。

　　3、发送参考衰耗:使用3V电池电压时为+4.0-+1.2N。接收参考衰耗为-0.8±0.25N。

　　4、在75db噪声环境中，以同型号电话机互通时，通话距离在轻型被复线上24公里。

　　5、电铃灵敏度:在环境噪声级75db和轻型被复线30公里条件下，以同型电话机两部互摇发电机，距离2公尺可听到铃声。

　　6、机盒:用热塑性塑料压制而成，坚固耐用。

　　7、使用环境:环境温度:-40℃--+50℃范围内。相对湿度:可达温度+40℃时，相对湿度95+3% 大气压力:为760--780毫米水银柱高度范围内变化。

HAG-1型手柄式

　　该产品具有重拨、闭音功能，可用于有线公用网的电话通信，亦可作为车载电话使用。产品结构合理、造型独特、按键灵活、手感舒适、操作方便，具有良好的抗损毁性能和防潮、防雨性能。

　　主要技术指标:

　　工作温度:-40℃~55℃

　　外形参考尺寸:202mm×80mm×64mm

　　仿真用户线长度: 0Km 5Km

　　发送响度评定值:(dB)≥5≤15

　　接收响度评定值:(dB)≥-7≤2

　　侧音掩蔽评定值:(dB)≥6 ≥12

　　低频群频率:(Hz)

　　高频群频率:(Hz)

　　双音多频信号的电平(工作电流为35mA);低频群电平:(-9±3)dBm ;高频群电平:(-7±3)dBm 。每一频率组合的高频分量电平比低频分量电平高(2±1)dB

　　振铃特性:

　　振铃灵敏度:≤100 mVA

　　振铃声级:≥70dB

HAG-2型矿用

　　HAG-2型矿用磁石电话

　　产品采用电子技术优化设计，技术指标符合电话机国家标准，可用于有线公用网的电话通信，具有双音频拨号、重拨、按键挂断及通话等功能。采用低卤、阻燃材料，抗冲击，防潮;采用薄膜按键，摘机时有背光指示。产品语音清晰，造型美观大方，工作稳定可靠。

　　主要技术指标:

　　工作温度:-20℃~55℃

　　外形参考尺寸:202mm×80mm×64mm

　　重量:≤330g

　　双音多频信号中，单一频率的偏差在标称频率的±1.5%范围内。

　　低频群电平:(-9±3)dBm

　　高频群电平:(-7±3)dBm

HDX-1型便携式

　　HDX-1型便携式磁石电话机

　　该设计可替代老式磁石电话机，适用于有线通信，通信距离21km。具有防水、抗震、语音清晰、工作稳定可靠、兼容性能良好等特点。

　　主要技术指标:

　　工作温度:-40℃~50℃

　　外形参考尺寸:50mm×110mm×240mm

　　重量:≤1.55kg

　　电源电压:4.5V(三节干电池)

　　发铃频率:16Hz~30Hz

　　收铃声级:≥70dB(A)

　　幅度:≥55V(3kΩ负载)

　　发铃持续时间:1s~2s

　　传输特性:仿真用户线长度5Km

　　发送响度评定值(dB) ≥5≤18

　　接收响度评定值(dB)≥-13≤2

　　侧音掩蔽评定值(dB) ≥0≥2
