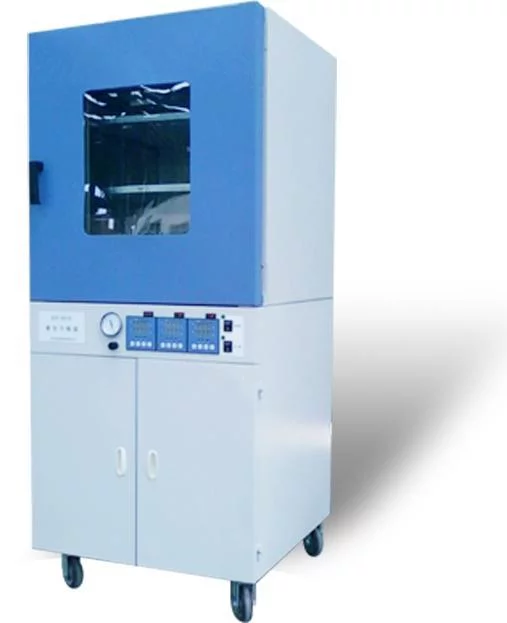

真空烘箱
真空烘箱，是将干燥物料处于负压条件下进行干燥的一种箱体式干燥设备。它的工作原理是利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，加快干燥的速度。
- 中文名 真空烘箱
- 外文名 HOCHECK
- 加热方式 蒸汽、热水、导热油、电热
- 特点 易分解和易氧化
产品特点
HOCHECK真空烘箱能在较低温度下得到较高的干燥速率，热量利用充分，主要适用于对热敏性物料和含有容剂及需回收溶剂物料的干燥。在干燥前可进行消毒处理，干燥过程中不得有任何杂物混入，本干燥器属于静态真空干燥器，故干燥物料的形成不会损坏。加热方式有:蒸汽、热水、导热油、电热。
天利系列真空烘箱 真空烘箱专为干燥热敏性、易分解和易氧化物质而设计，能够向内部充入惰性气体，特别是一些成分复杂的物品也能进行快速干燥。该产品有以下特点: 1、长方体工作室，使有效容积达到最大，微电脑温度控制器，精确控温。
2、钢化、防弹双层玻璃门观察工作室内物体，一目了然。
温度控制器 3、箱体闭合松紧能调节，整体成型的硅橡胶门封圈，确保箱内高真空度。4、工作室采用不锈钢板(或拉丝板)制成，确保产品经久耐用。
5、储存、加热、试验和干燥都是在没有氧气或者充满惰性气体环境里进行，所以不会氧化。
6、最短加热时间，与传统干燥烘箱比加热时间减少50%以上。真空烘箱因为是由电力提供热能，而湿的物品是会导电的，故在使用上宜小心不要有漏电的现象发生，故一般烘箱都要接地使用，以保安全。若没有地线也要确认烘箱没有漏电的现象;若有轻微的漏电现象，可试着将插座拔起后将插脚以相反方向再插入，若没有漏电现象可小心使用，若仍有漏电现象则应立即停用。
瑞奥式真空烘箱开门图 广泛应用于医药,冶金,电子五金,食品,化工,PCB烘烤等等行业。
应用
广泛用于医药、食品、轻工、化工、电子等行业作干燥之用，具有干燥物品速度快、污染小、不对被干燥物品的内在质量造成破坏的优点。
瑞奥式真空烘箱左视图
技术参数
表一:
型号 | BJYSL-DZF-6020 | DZF-6050 | DZF-6090 | DZF-6210 |
工作室尺寸:深×宽×高 | 300×300×275 | 415×370×345 | 450×450×450 | 560×600×640 |
外型尺寸:深×宽×高 | 605×490×450 | 730×560×550 | 610×680×1460 | 720×820×1750 |
功率(W) | 450 | 1400 | 1450 | 2200 |
搁板(标配) | 1块 | 2块 | 2块 | 3块 |
温度范围 | RT+10℃~250℃ | |||
温度分辨率 | ±0.1℃ | |||
恒温波动度 | ±1℃ | |||
达到真空度 | 133Pa | |||
工作环境温度 | +5℃~35℃ | |||
内箱材质(任选) | 不锈钢(1Gr18Ni9Ti)或冷轧板(08F) | |||
电源 | 220V50Hz | |||
以上表格内的真空烘箱参数均为:实验室真空烘箱系列，如果在生产制造当中使用就偏小了
如果需要生产用的真空烘箱 以下表格
表二:
名称型号 | 箱内尺寸宽×深×高(mm) | 外形尺寸宽×深×高(mm) | 换热层数 | 层间距离(mm) | 烘盘数(只) | 蒸发面积(m2) | 蒸汽压力(Mpa) | 真空度(MPa) | 最高温度 (℃) |
ZDF-6 | 1000×1000×1200 | 1300×1350×1680 | 8 | 120 | 16 | 5 | 0.2-0.6 | -0.096 | 80 |
ZDF-10 | 1000×1400×1200 | 1300×1680×1700 | 8 | 120 | 24 | 7 | 0.2-0.6 | -0.096 | |
ZDF-15 | 1160×1360×1200 | 1500×1700×1700 | 8 | 120 | 32 | 9 | 0.2-0.6 | -0.096 | |
ZDF-20 | 1160×2000×1200 | 1500×2300×1770 | 8 | 120 | 48 | 14 | 0.2-0.6 | -0.096 | |
ZDF-30 | 1160×2000×1600 | 1500×2300×2100 | 10 | 120 | 60 | 18 | 0.2-0.6 | -0.096 |
名称型号 | 箱内尺寸宽×深×高(mm) | 外形尺寸宽×深×高(mm) | 换热层数 | 层间距离(mm) | 烘盘数(只) | 蒸汽压力(MPa) | 真空度(Mpa) | 最高温度(℃) |
YZG-600 | Φ600×976 | 1135×810×1020 | 4 | 120 | 4 | 0.2-0.6 | -0.096 | 80 |
YZG-800 | Φ800×1247 | 1700×1045×1335 | 4 | 120 | 8 | 0.2-0.6 | -0.096 | |
YZG-1000 | Φ1000×1527 | 1693×1190×1500 | 6 | 120 | 12 | 0.2-0.6 | -0.096 | |
YZG-1400 | Φ1400×2054 | 2386×1675×1920 | 8 | 120 | 32 | 0.2-0.6 | -0.096 |
烘盘尺寸为:460mm*640mm*45mm(宽、深、高) 可以互换
真空干燥箱和一般的烘箱区别
真空箱:是在负压下工作，氧含量少，可以减少或杜绝氧化反应。
负压下溶剂的沸点降低，避免高温干燥损坏物料品质。
若溶剂为有害或有价值的气体可以冷凝回收。
缺点:温度均匀性不好控制，如需控制均匀性必须做多层层板且独立加热。也有真空箱体带风机，先真空再充氮气的加热的。这样可以减少氧化，且通过鼓风保证均匀性。但是没有办法降低溶剂沸点。
一般烘箱:是通过电加热再加鼓风，用热空气换热使物料干燥。通常较真空干燥比造价低，运行成本低。
真空烘箱的真空泵选择注意事项
1、根据空间的大小选择合适的真空泵(1000升的真空箱内部尺寸)
2、抽气速度，建议在2-3分钟内达到自己所需要的真空度(注意真空泵的极限真空)
3、选择真空泵的时候还有要注意，自己箱内的温度和所需要烘干物料的特点(是不是易燃易爆的或者腐蚀性强的、等等)
4、真空泵参考表(常用普通型号)
2XZ-0.5 | 2XZ-1 | 2XZ-2 | 2XZ-4 | 2XZ-8 | 2XZ-15 | |
抽气速率(L/S) | 0.5 | 1 | 2 | 4 | 8 | 15 |
极限压力≤(Pa) | 6.0×10 | 6.0×10 | 6.0×10 | 6.0×10 | 6.0×10 | 6.0×10 |
转速(rpm) | 1440 | 1440 | 1440 | 1440 | 1410 | 1420 |
电机功率(kw) | 0.18 | 0.25 | 0.37 | 0.55 | 1.1 | 2.2 |
吸气口径(mm) | 16 | 16 | 25 | 25 | 40 | 40 |
5、没有特殊要求的情况下:1000升的真空箱 选择8升每秒的抽气速度的真空泵比较好
产品说明
真空烘箱由高真空度真空泵，箱体，工作室，电加热器及数字温度器组成。能够在设定的真空度条件下稳定工作，适用于医药、化工、电子、器、材料、零件的真空乾燥处理。箱体外壳以冷扎板喷塑，美观悦目。内箱以不锈钢板密焊耐压工艺处理，配上门上的硅胶密封压垫，保证箱内的气密性，并采用玻璃纤维保温，提供高效绝热，节省能耗效果。发热板安装在内箱体四侧，以保证温度均匀性。
产品规格:
型号 | 功率 | 控制范围 | 真空度极限 | 工作室尺寸(W×H×D)CM |
HYUO-27-200 | 3KW | 60℃-200℃ | 133Pa | 30×30×30 |
HYUO-72-200 | 4KW | 60℃-200℃ | 133Pa | 40×45×40 |
HYUO-100-200 | 5KW | 60℃-200℃ | 133Pa | 45×45×45 |
HYUO-290-200 | 7KW | 60℃-200℃ | 133Pa | 60×95×50 |
