将电极棒插入电极罐水面下，接通电源，借助水中的离子移动将水加热至沸腾，产生水蒸汽的产生量(加湿量)大小则取于电极罐中水位的高低，即电极棒插入水中的深度或面积，蒸汽喷杆均匀分布于空调箱或风管中，经空气吸收而达到加湿的目的

• 中文名称 电极加湿器
• 外文名称 无
• 方式 将电极棒插入电极罐水面下
• 大小 取于电极罐中水位的高低

电极加湿器

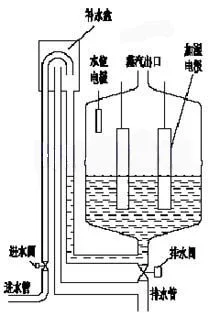

结构及组成

　　电极加湿器工作原理

　　一般自来水的电导率介于125~1250µ s/cm之间,其中含有微量导电离子(如钙、镁离子等)，水就是一种导电液体。当自来水进入电极加湿罐时，水位逐渐上升，直到水位漫过加湿罐内的电极时，电极将通过水构成电流回路，并把水加热至沸腾，产生洁净蒸汽。电极加湿器是通过控制加湿罐中水位的高低和电导率的大小来控制蒸汽的输出量。

　　电极加湿器开机后，电脑控制器先开启进水阀，使水通过进水盒(此时电脑可以测出进水的导电率)进入到加湿罐的底部，然后逐渐上升并接触到电极，水接触到电极后，电极就通过水构成电流回路，加热水并使之沸腾，水位越往上升，电极所流过的电流就越大，当水位升到最高点时，电脑控制器就会通过高水位检测电极，检测出此信号，并关闭进水阀。

　　随着蒸汽量的不断输出，电极罐中的水位逐渐下降，这时电脑控制器将再次开启进水阀，给电极罐补新水，满足所需要的加湿量要求。

　　当加湿罐中的矿物质不断增多和水的电导率过高时，电脑控制器及时打开排污阀，排掉部分水及污物，加湿器再次自动补水，从而确保加湿器工作在最佳状态和达到延长加湿罐寿命的目的。

使用条件

　　1、环境温湿度:温度5~40℃ 相对湿度<80%RH

　　2、供水水质:洁净的自来水或软化水，电导率介于125~1250us/cm之间。

　　注:电极加湿器不能使用去离子水、纯净水或蒸馏水。

　　3、供水压力:0.1~1.0MPa。

　　4、供水水温:4~40℃ 。

　　五、电极加湿器控制方式

　　1. ON/OFF开关式控制方式，手动或干接点控制加湿器启停。

　　2. 模拟量控制方式，一般接受外部0-10v 或4-20mA标准控制信号实现加湿器蒸汽输出量大小。

主要用途

　　蒸汽式电极加湿器可与组合式空调、新风机组、通风管道配套使用。电极式加湿器有整机的和OEM的，OEM式加湿器主要用于恒温恒湿空调机组中作为蒸汽发生装置，或者用于投资较低的场合，例如户式中央空调、新风换气机等，智能化的控制系统。标准机型为ON/OFF式控制。把外部的湿度控制器的开关信号接入电极式加湿器的电器盒中，即可全自动地控制电极式加湿器的开停机。在电控板上插上比例适配器，并把比例信号接入在比例适配器上，即可以比例方式调节加湿器的蒸汽产生量，以实现对湿度的精密控制。数字式的操作显示装置。可以用按键来设定运行程序，如调节加湿量，修改自动清洗的时长和频率，以适应不同地方水质的要求，工作时显示加湿器的厄运行电流值。手动排水按键可以方便地进行设备维护。。

注意事项

　　1.使用环境温度在5-40℃ ;

　　2.使用环境相对湿度低于80%RH ;

　　3.安装面与垂直度面斜度不大于±5度;

　　4.进水水质使用普通用自来水即可，水质硬度不宜太高;

　　5.供水压力为0.1-0.5MPa;
