泵房无人值守系统，适用于供水系统中泵站的远程监控及管理。泵站管理人员可以在供水公司的泵站监控中心远程监测站内清水池水位或进站压力、加压泵组工作状态、出站流量、出站压力等;支持水泵启动设备手动控制、自动控制、远程控制加压泵组的启停;光纤通信时，可以图像监视站内全景及重要工位，实现泵站无人值守。

• 中文名称 泵房无人值守系统
• 外文名称 Unattended pump station
• 系统组成 三部分组成
• 任务 排出井下部分涌水，供排水保障

概述

　　矿井排水系统承担着排出井下部分涌水的重要任务，是保证矿井安全生产的关键环节。排水系统各种设备能否安全、可靠、有效的运行，关系到整个矿井的生产与安全。而传统的矿井排水方式普遍使用人工手动控制，存在能耗大、效率低、生产成本高的缺点。为了改变传统控制方式的缺点，我公司结合煤矿行业中对于井下排水系统的实际需求，结合最先进的计算机技术和自动化控制技术，开发研制了"井下泵房无人职守系统"，可以完全实现矿井排水自动化控制和地面远程监控。能够有效的提高水泵有效利用率，减少看护人员、延长水泵电机使用寿命，减少事故停机时间，提高排水能力。从而大大提高井下作业的安全生产系数、降低生产成本。

DATA86泵房无人值守系统

系统组成

　　整个系统由数据采集与检测、现场监测与控制、远端监控指挥三部分组成。

　　1、数据采集与检测。数据采集由智能模块完成，模块检测传感器状态，并将数据通过通讯模块传送至控制计算机。

　　2、现场监测与控制。现场监测与控制部分由控制CPU、管理控制软件、手动集中操作面板组成。控制计算机和管理控制软件组成自动监控系统，负责将模块传输来的数据整理分析，根据控制策略做出决策，并将数据记录存储。手动集中操作面板与自动监控系统平行实现控制功能。

　　3、 远端监控指挥。远端监控指挥部分由计算机、管理软件、网络传输部分组成，通过计算机网络，同步显示现场工况。远端监控具有开放的接口，可以扩展功能或接入其他系统。

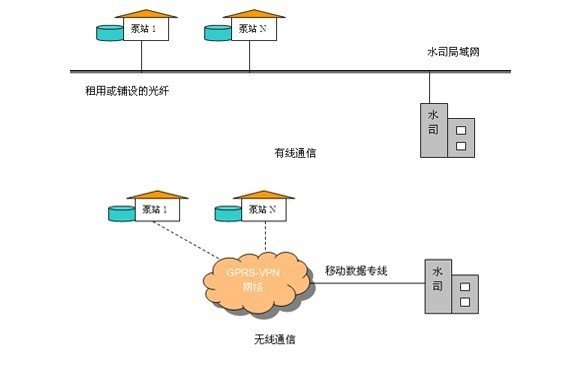

DATA86泵房无人值守系统拓扑图

特点

　　◆ 采集进站管道压力或清水池水位、出站压力、出站流量。

　　◆ 采集每台加压泵启停状态、工作电流、工作电压、电能等电参数。

　　◆ 采集配电室各路开关状态、电能等。

　　◆ 光纤通信时，图像监视泵站全景、电气室、泵房等重要工位。

　　◆ 支持加压泵启动柜手动控制、自动控制、远程控制加压水泵的启停，控制模式可切换。

　　◆ 依据供水压力和水泵运行时间，智能选择水泵投入运行。

　　◆ 电流过大、缺相、水位过低过高、控制柜保护、配电室故障、闲人进入等情况发生时，立即上报信息。

　　◆ 支持光纤通信、局域网通信、GPRS、短消息等无线通信方式。

　　◆ 存储、显示、查询泵站监控数据及工作参数。

　　◆ 支持多路图像监控。(有线通信方式)

　　◆ 支持就地、远程维护测控设备。

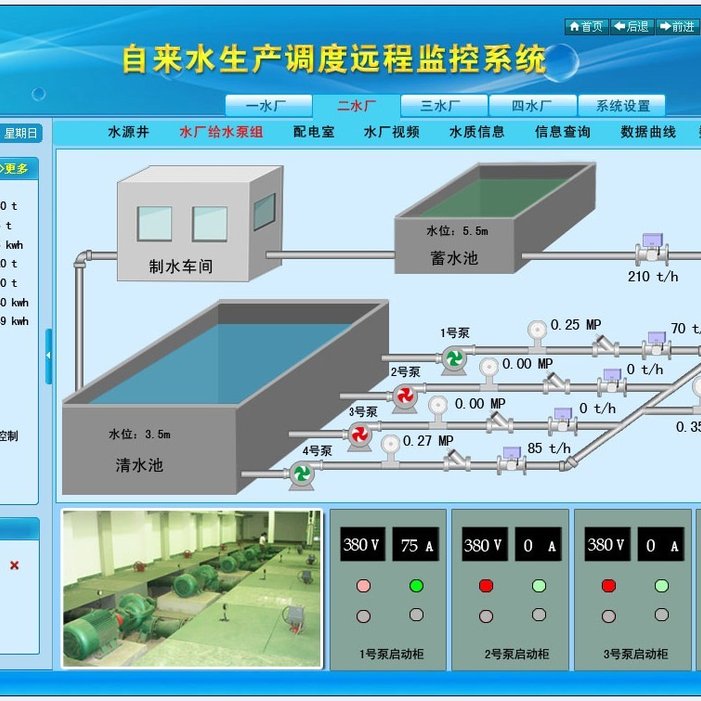

DATA86泵房无人值守系统软件界面

功能

　　◆ 远程监测各加压泵站水池水位或进站压力、出站流量、出站压力。

　　◆ 远程监测加压泵组的工作状态、电流、电压、保护状态、工作模式。

　　◆ 远程切换水泵的控制模式，远程控制加压泵组水泵的启停。

　　◆ 光纤通信时，支持视频在线监视泵站全景、电气控制室等重要工位，视频可回放。

　　◆ 现场出现电流电压超限、水位超限、设备保护等状况时，监控中心可声光报警。

　　◆ 支持各种监测信息、控制信息、报警信息、操作信息的存储和查询。

　　◆ 生成各种数据报表及数据曲线。
