发动机工作时，气门将因温度的升高而膨胀。如果气门及其传动件之间在冷态下无间隙或间隙过小，则在热态下，气门及其传动件的受热膨胀势必引起气门关闭不严，造成发动机在压缩行程和做功行程中漏气，从而使功率下降，严重时甚至不易启动。为了消除这种现象，通常在发动机冷态装配时，在气门及其传动机构中留有一定的间隙，以补偿气门受热后的膨胀量。这一间隙称为气门间隙。

• 中文名 气门间隙
• 外文名 Valve clearance
• 汽车修理 发动机故障

简介

　　气门间隙，是为保证内燃机配气机构的正常工作而设置的，由于配气机构工作时处于高速状态，温度较高，因此如气门挺杆、气门杆等零件受热后伸长，便全自动顶开气门，使气门与气门座关闭不严，造成漏气现象。

　　为避免这种现象发生，设计配气机构时，在进排气门杆尾端与挺杆(或摇臂)上调整螺钉之间留有一定的间隙，这一间隙，就是气门间隙。

气门形式

　　根据气门位置的不同，有侧置气门(SV)、底置气门(OHV)和顶置凸轮轴式气门(OHC)三种。从结构上来讲，侧置气门最为简单。但由于采用这种气门形式后，发动机的抗爆性能和高速性能差，只能用于低压缩比和转速不高的发动机，因此国外已不再采用。

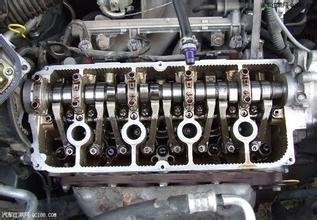

气门间隙

　　从性能上来讲，顶置凸轮轴式气门最为理想，它能适当前高转速、高压缩比重大功率车型的要求，同时具有良好的经济性，因此得到了广泛的应用。

　　底置气门结构较为复杂，目前仅在美国、原西德(BMW厂生产的R系列摩托车)的意大利等国家由于生产习惯尚继续采用。

调整原因

　　因为气门是跟缸体接触的， 缸体在运动的时候发出了大量的热 ，而气门跟缸体接触了以后热量就会传到气门上 ，从而使气门的伸长量增加。 如果不预先留出气门间隙的话 ，当汽车在冷状态下气门正好与缸体紧密触，等到缸体变热气门因受热膨胀而使伸长量增加， 气门就会顶坏缸体或者气门本身。 所以要留出合适的气门间隙。

　　气门烧损以排气门最为常见，其基本原因是气门座的扭曲和积炭。此外，如气门间隙调整不当、磨损过度等也能引起气门的烧损。

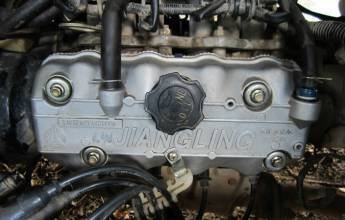

气门间隙

　　当气门座扭曲时，气门密封面温度及气门与座之间的局部压力同时增加。气门密封面上往往出现沟槽，经高温气体的冲刷便会形成烧损。当气门密封面及气门座积炭严重时，使传热条件恶化，也容易产生变形，导致气门烧损。

　　间隙过大:进、排气门开启迟后，缩短了进排气时间，降低了气门的开启高度，改变了正常的配气相位，使发动机因进气不足，排气不净而功率下降，此外，还使配气机构零件的撞击增加，磨损加快。

　　间隙过小:发动机工作后，零件受热膨胀，将气门推开，使气门关闭不严，造成漏气，功率下降，并使气门的密封表面严重积碳或烧坏，甚至气门撞击活塞。

检查

　　首先大家要知道气门摇臂与气门的间隙(即气门间隙)之所以存在，是因为进排气门均安装在燃烧室的顶端，也是温度最高之处，为了留有膨胀的空间，因而必须存有空隙，至于间隙的大小，因厂家设计不同而不一致，通常进气门间隙在0.2~0.25毫米之间，而排气门间隙由于受热膨胀比进气门侧的大，所以间隙更大些，一般在0.29~0.35之间。发动机气门摇臂与此气门之间经过长久的动作及磨耗，间隙会愈变愈大，所以才有气门间隙的调整。然而并非所有汽车均需调整气门间隙，有些车辆气门间隙属于油压自动调整，就不需要调整气门间隙了。

拆下气门室盖

　　拆下气门室盖的固定螺丝，小心取下气门室盖，注意不要损坏气门室盖衬垫。用抹布擦净气门及摇臂轴上的油污，以方便气门调整作业。

缸压缩止点

　　用摇手柄转动曲轴或撬动飞轮，使一缸处于压缩上止点位置。

　　从发动机前面看，曲轴皮带轮的正时凹坑与正时记号对准。在部分大型车上飞轮壳的检视孔1-6缸刻线与飞轮壳正时记号对齐。例如:东风型发动机，飞轮1-6缸刻线应与飞轮壳的钢球对齐。

　　此时从气门处看:一缸的气门应都处于关闭的状态。如果一缸的气门不全是关闭状态，说明一缸活塞在下止点位置，您应再转动曲轴180度， 使一缸处于压缩上止点位置。

　　根据发动机构造原理我们知道，各缸处于压缩上止点时，该缸的气门均处于关闭状态。因此，您可以打开分电器盖并确定各缸高压分线的位置，摇转曲轴，当分火头指向该缸高压分线位置时，触点张开的瞬间位置，则该缸处于压缩行程的上止点位置。这么您便可以比较准确的确定各缸压缩上止点的位置，方便地调整气门。

测量气门间隙

　　气门间隙有冷车值和热车值之分，您在测量时应在符合该车规定的状态下进行。选出符合规格的塞规插入气门杆与气门摇臂(或凸轮)之间。稍微拉动塞规，如有轻微的阻力，表示间隙正确。

　　为了确定间隙是否在规定范围内，一般用范围极限值来测量(例如间隙范围值为0.29mm到0.35mm之间)，先用0.29mm的塞尺插入气门间隙，此时，塞规应如果可以通过，则是正常;再用0.35mm的塞尺插入气门间隙，塞规应无法插入，这样才可以说明间隙在给定间隙范围内。如果0.29mm塞规不能插入间隙，则说明间隙过小;如果0.35mm塞规可以通过插入间隙，则说明间隙过大。

　　如果上述中任何一项不符合要求，表示气门间隙不正常，必须调整间隙。

调整

　　检查和调整气门间隙的原则，应在气门处于完全关闭、且气门挺柱落在最低位置时进行，顶置式气门应测量气门杆端面与摇臂之间的间隙，侧置式气门则测量气门杆端面与挺柱之间的间隙，其检查调整方法有两种。

方法一

　　逐缸调整法。首先找到一缸压缩终点，调整该缸进排气门间隙，然后摇转曲轴，按点火顺序逐缸进行。

　　两次调整法。以六缸发动机按1、5、3、6、2、4点火顺序工作为例说明如下:

　　①先将一缸活塞置于压缩终点，则该缸的进排气门必然可调整。

　　②按"二进三排"的原则。即此时二缸的进气门和三缸的排气门必然处于完全关闭状态，它们也是可以进行检查、调整的。

　　③连杆轴径在同一平面上两个气缸，一次只能调整一对气门，所以此时五缸的排气门和四缸的进气门也必然可以检查调整

　　④转动飞轮360度，让六缸活塞位于压缩终点，则其余未检查和调整的气门，必然处于完全关闭状态。

　　由此，摇转曲轴两次，即可将发动机的所有气门都进行检查调整。

方法二

　　划线法，在研磨过的气门工作面上，每隔8mm左右用软铅笔画一条线，然后将相配的气门放在气门座上旋转1/4圈，如所划的线条均被切断，则表示密封性良好，如有的线条未被切断，说明密封不良，需重新研磨。

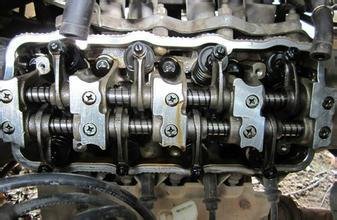

气门间隙

　　加压法，从进、排气管口各注入50ml煤油，然后施加20~30kPa的气压，看是否有煤油经气门渗出，若渗油应拆下再次研磨。

　　涂色法，在气门工作面上涂上一层贡蓝薄膜，在气门自然压下气门座时，相对气门座旋转气门，此时，若气门密封面360。都出现贡蓝，则气门是同心的，反之则应更换气门。

　　调整的一般方法是:

　　①预热发动机使冷却液水温达到80℃-90℃。

　　②打开离合器壳体上正时标志检查孔和缸盖罩。

　　③确认缸盖螺栓处于拧紧到规定扭矩状态。

　　④转动曲轴，使飞轮上"0"刻线与离合器壳上标记线对齐，确认第一缸进排气门摇臂的弧面与凸轮轴凸轮基圆接触，即一缸活塞处于压缩上死点(如果摇臂与凸轮接触，则应旋转曲轴360°)此时气门处于关闭位置。

　　⑤松开调整螺钉1的锁紧螺母2，用螺丝刀转动调整螺钉使螺钉下端面与气门杆3上端面之间A为规定的间隙值(用厚薄规的厚度确定)。保持螺丝刀不动，拧紧锁紧螺母至规定扭矩，然后可用厚薄规插入间隙A进行复查，如此可以调完第一缸进、排气门间隙。

　　⑥然后顺时针转曲轴(从发动机前端看)，对于4缸机每转动180°，即可按点火顺序1-3-4-2的次序调整下一发火缸的气门间隙。对于3缸机则每转240°，即可按点火顺序1-2-3次序调整(曲轴旋转的角度可用飞轮齿圈的齿数进行换算)。

间隙调整

　　车辆在使用时，由于配气机构的零件磨损或调整螺钉松动，气门间隙就会发生变化，因此必须定期进行检查和调整。

顶置凸轮轴式气门间隙的调整方法

　　a:拆下进排气门室盖和磁电机外罩;

　　b:转动磁电机转子，使其外圆面上的"T"刻线与机壳上的刻线对准，此时活塞应处在压缩行程的上止点;

　　c:将厚度为规定气门间隙值的塞尺小心地插入气门间隙内来回拉动，若感到略有阻力时，说明间隙合适.

　　d:若间隙不合适，调整螺母，一边用小扳手转动调整螺钉，一边拉动塞尺检查间隙，待间隙合适后，再拧紧后间隙发生变化，应再用塞尺复测一次。

侧置气门间隙的调整方法

　　拆下气门室盖，卸下火花塞;用手指堵住火花塞孔，踏动启动踏杆，当手指感到有气流冲击时，说明活塞已处在压缩行程;这时可将螺丝刀头部伸入火花塞孔内，再缓缓踏动启动踏杆，当螺丝刀上升到最高点时，活塞即处于上止点;检查调整气门间隙。方法同顶置凸轮轴气门间隙的检查及调整方法.

需说明的几个问题

　　对侧置气门来讲，气门间隙是指进排气门杆尾端与挺柱的间隙。气门间隙分冷间隙和热间隙两种，热间隙比冷间隙略小，在发动机冷态下测量的间隙即为冷间隙。通常，进气门冷间隙在0.08~0.10毫米之间，排气门冷商隙在0.10~0.12左右。调整时应严格按说明书上规定的间隙进行。气门间隙的检查及调整必须在进排气门都完全关闭时进行。

　　而活塞位于压缩行程的上止点时，恰好进排气门完全关闭，所以调整气门间隙时，必须使其处于上止点。气门间隙的调整应在发动机冷态时进行，严禁在发动机动转时即进行调整。对双缸发动机，应逐缸进行检查及调整。

装复检查

　　⑴当气门间隙全部调整好了以后，应再用厚薄规逐缸检查一遍，如有不合格的间隙，一定要调整到正确为止。待全部气门间隙都正确后，再检查一下所有的固定螺钉是否已锁紧。

　　⑵装复气缸盖罩。气门间隙调整完毕后，用抹布擦净衬垫、气缸盖罩和缸盖的结合面。然后小心地将气缸盖罩放置于缸盖上，并对准螺栓孔然后固定。

　　装复其他配件，起动发动机进行检验，查看是否有气门响声或运转不平稳的现象。如果有气门响声或运转不平稳现象，说明气门间隙需要再调整。初次调整气门，容易出现上述现象。因此，必须认真操作，避免返工。

调整方法

　　发动机工作时，由于汽门处在高温下工作，气门等机件因受热膨胀而伸长，所以，必须在气门冷态时预留一定的气门间隙，以保证在气门受热膨胀伸长时，仍能使气门与气门座紧密配合。由于气门长时间的工作，改变了原来的气门间隙。所以，当听到气门有“嗒嗒”的异响时，应检查并调整气门间隙。

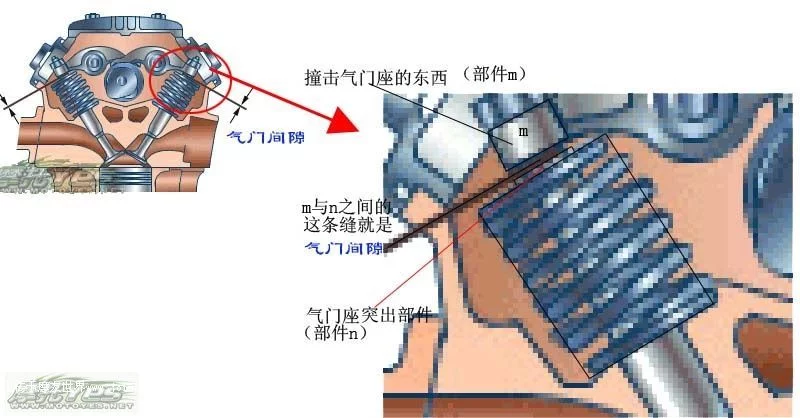

气门间隙

　　在调整气门间隙时，必须按厂家规定的数值去调整，并且使气门在完全关闭的情况下进行。调整气门间隙的位置：侧置式发动机在挺杆上，顶置式发动机在摇臂上。常见的气门调整方法有：逐缸调整法、二次调整法、表达式法等。但由于发动机种类繁多，进排气门排列顺序各不相同。用以上方法调整气门间隙，有不便记忆和繁锁之感。而且如果不知道发动机的点火顺序（或喷油顺序），调整起来将更加麻烦。现介绍针对2种不同情况下调整气门间隙的方法及技巧。

　　已知点火顺序的气门间隙调整

　　1．确定1缸压缩上止点的简便方法

　　若知道发动机的点火顺序（或喷油顺序），调整气门间隙时，首先应准确无误地找出1缸或6缸压缩上止点的位置。现确定1缸或6缸压缩上止点的方法比较复杂，操作起来十分麻烦（即卸下第1缸火花塞，用大姆指或棉纱团堵住第一缸火花塞孔，然后用手摇柄摇转曲轴。当大拇指感到有压力或棉纱团“嘭”地一下跳出时，即为第1缸压缩上止点的位置）。现根据笔者的检修经验介绍一种简便实用的方法：利用1、6缸（4缸）活塞在同一平面上，1缸压缩终了时，6或4缸气门迭开这一规律来确定。即当1缸压缩上止点时，6缸（4缸）排气门接近关闭，进气门刚刚上顶，排气门下落不好掌握，进气门上顶便于观察，只要进气门顶杆略微上行，1缸即在压缩上止点位置。同理，当1缸进气门推杆微动，6缸（4缸）即在压缩上止点位置。

　　2．确定可调气门的技巧

　　下面以作功顺序为1-5-3-6-2-4的6缸发动机为例说明其简便调整的方法及口诀。当确定发动机1缸在压缩上止点时，1缸2气门全调，5、3缸在压缩开始和进气过程，2排气门可调。6缸在进气迭开状态，均不可调。2、4缸在排气和作功终了时，2进气门可调。调整完毕后，再转动曲轴360°后，可依次调整剩下的所有气门。

　　可归纳成口诀为：全调排、不调进。也可概括归纳为：取首缸、去中间、前调排、后调进、三百六、剩余缸、依次来。即：6缸前的汽缸调进气门，6缸后的汽缸调进气门。若6缸在压缩上止点时（6-2-4-1-5-3），其推理方法相同，从6缸开始，也是全调排、不调进。即1缸前的汽缸调进气门，1缸后的汽缸调进气门。

　　此法同样可用于4缸和多缸发动机，以作功顺序为1-3-4-2的4缸发动机为例介绍：其口诀仍是全调排、不调进。即4缸前的汽缸调进气门，4缸后的汽缸调进气门。4缸进、排气门均不调。

　　以上推理表明，只要我们记住“口诀”，知道发动机的作功顺序就可简便地确定可调气门。

　　未知点火顺序的气门间隙调整

　　我们在维修某些汽车时，有时会不知道其点火顺序（或喷油顺序）。如何检查并调整其气门间隙呢？下面介绍2种调整气门的方法和技巧。

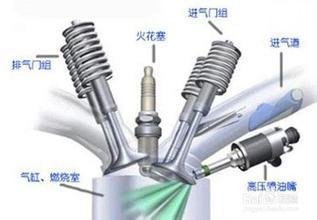

气门间隙

　　方法1：直列4行程式汽缸，将其缸数一分为二，以中间为对称轴，使其两边的缸数相等。两人配合，一人摇转曲轴。当要检查调整对称轴右边的某一缸气门间隙时，只要注意看对称轴的左边对应缸的进气门。当该气门稍动时，即可检查调整右边这一缸的气门间隙。6缸直列式发动机，如要检查调整第5缸进、排气门间隙，则看到第2缸进气门稍动时，第5缸正处于压缩终了上止点，此时就要检查调整该缸的2只气门。对于V型发动机，可将其看作两个彼此直列式来分析，分别进行检查调整，具体方法一样。

　　从发动机曲轴的连杆轴颈排列来分析，该方法是正确的。因为对称轴左右的连杆轴颈是对称的。当第5缸处于压缩上止点时，第2缸正好是处于排气上止点。由于进、排气有迭开角，故该缸进气门刚刚开启。

　　方法2：当某一缸内的1只气门处于开启最大位置时（侧置式配气机构可从气门室盖观察，即凸轮的尖端部分朝向插杆时；顶置式配气机构可观察气门摇臂，其端头向下打开气门的最低位置时），这时可检查调整该缸的另一只气门间隙。照此逐缸一一进行，就可将该缸发动机的全部气门间隙调整完毕。这种方法的可行性可从凸轮轴的结构来加以验证，因为同一缸的异名凸轮夹角为90°，也就是说，同一缸的1只气门处于最大开启状态时，另一只气门一定处于关闭状态，且凸轮的基圆是朝向挺杆的，具备了调整该气门间隙的条件。
