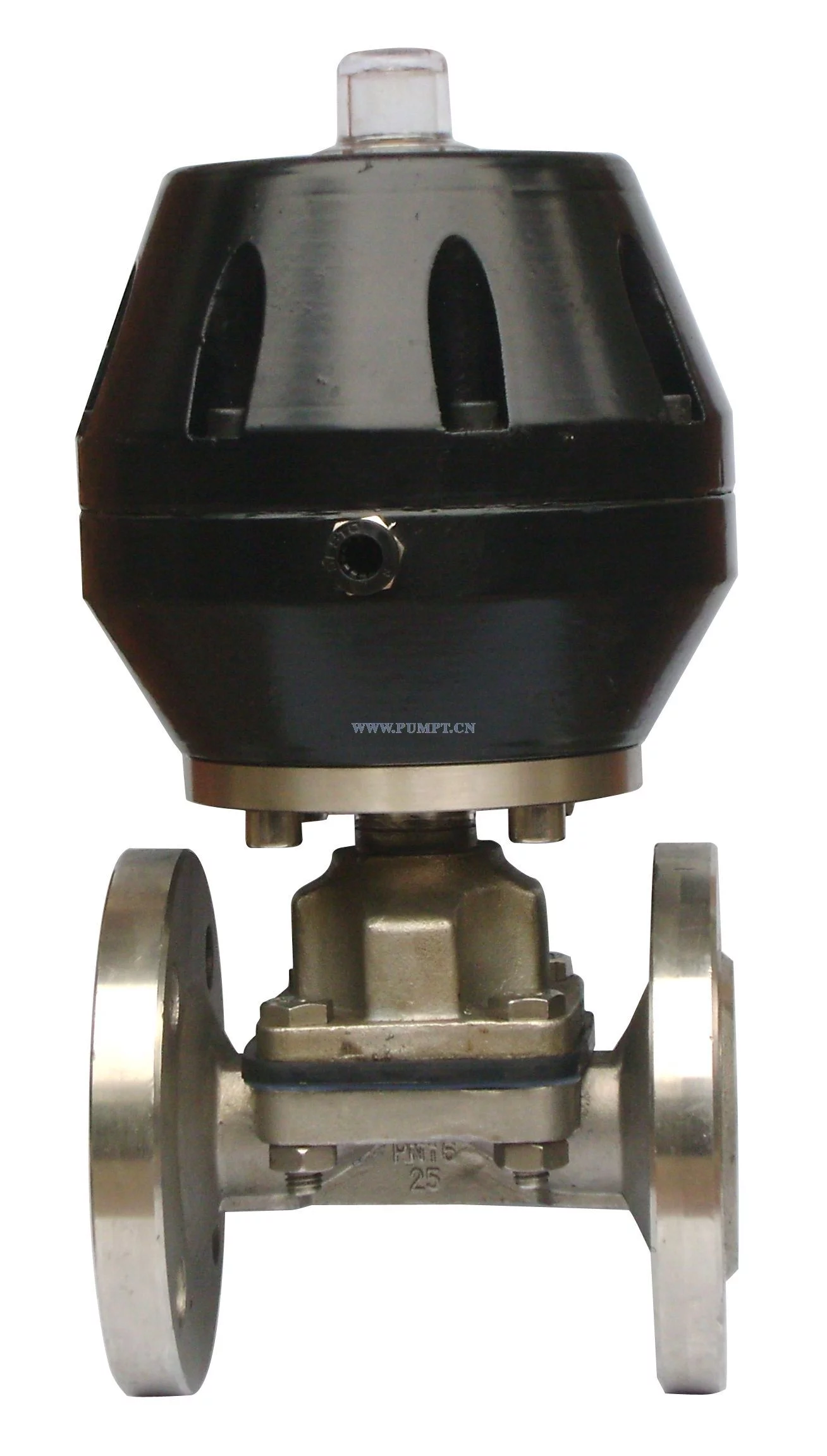

气动隔膜阀
气动隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称气动隔膜阀。气动隔膜阀最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
简介
气动隔膜阀通常分为:常闭式气动隔膜阀、常开式气动隔膜阀和往复式气动隔膜阀
常闭式气动隔膜阀 的详细资料:
常闭式气动衬胶隔膜阀产品特点:G6B41J-10型 常闭气动 G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型设计与制造按:GB12239 结构长度按:GB12221 法兰连接尺寸按:GB 4216.4 试验与检验按:GB/T 13927常闭式气动衬胶隔膜阀
气动隔膜阀 G6B41J常闭式气动衬胶隔膜阀用途和主要性能规范
1.本系列隔膜阀可根据不同的视裹材质，适用于不同温度下的不同流体介质管路上， 作为控制介质流动的启闭机构。
2.G6B41J常闭式气动衬胶隔膜阀各种视裹材质的推荐使用范围:
视裹材质(代号) | 适用温度 | 适用介质 |
硬橡胶(NR) | -10 o C~85 o C | 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。 |
软橡胶(BR) | -10 o C~85 o C | 具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐 浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各 种浓度稠粘液等。 |
丁基胶(IIR) | -10 o C~120 o C | 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 | (CR)-10 o C~120 o C | 动物油、 植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
铸铁不视裹 | -40 o C~100 o C | 非腐蚀性介质 |
隔膜材质的推荐使用范围:
隔膜材质(代号) | 适宜温度 | 适用介质 |
丁基胶(B级) | -40 o C~100 o C | 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯 类。 |
天然胶(Q级) | -50 o C~100 o C | 用于净化水、无机盐、稀释无机酸。 |
常闭式气动衬胶隔膜阀主要性能参数:
型号 | 公称通径DN(mm) | 工作压力WP(Mpa) | 试验压力(Mpa) | 试验温度( o C) | |
密封 | 强度 | ||||
EG41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常温 |
EG41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 |
G6B41J常闭式气动隔膜阀结构特点和作用原理
气动隔膜噶 2.隔膜阀与其它阀门最大的区别在于:采用无填料函的构造;橡胶隔 膜可使流道内的腐蚀性介质与所有驱动部件处于完全隔离的状态，从而杜 绝了通常阀门的"跑、冒、滴、漏"等弊端。
3.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
4.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有 优越的耐腐蚀的特点。
5.由于密封件为富有弹性的橡胶隔膜。 因此还具有较好的密封性和最小的关闭力。
6.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
7.阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时 ，手轮即下移，阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启， 色别随之显露。
8.隔膜阀采用标准:按照GB12239的规定，并符合BS5156的要求。
常闭式气动隔膜阀主要零件的材料
序号 | 名称 | 材料 |
1 | 体阀 | 铸铁 |
2 | 衬囊层 | 橡胶 |
3 | 隔膜 | 橡胶 |
4 | 阀瓣 | 铸铁 |
5 | 阀盖 | 铸铁 |
6 | 阀杆 | 碳钢 |
7 | 手轮 | 铸铁 |
常闭式气动隔膜阀主要连接尺寸
公称通 径 DN (mm) | 公称压力 PN (MPa) | 工作压力 WP (MPa) | 主要外形尺寸 (mm) | 适用范围 | 重量(kg) | |||||||||
L | D1 | D | D0 | ? | Z | H | 温度 (°C) | 介质 | ||||||
J型 | W型 | J型 | W型 | |||||||||||
20 | 1.6 | 1.6 | 121 | 117 | 75 | 105 | 70 | 13.5 | 4 | 103 | 小于等于100 | 一般腐蚀性 | 非腐蚀性 | 3 |
25 | 131 | 127 | 85 | 115 | 83 | 112 | 4.3 | |||||||
32 | 150 | 146 | 100 | 140 | 114 | 17.5 | 144 | 6.5 | ||||||
40 | 163 | 159 | 110 | 150 | 156 | 7.9 | ||||||||
50 | 194 | 190 | 125 | 165 | 140 | 177 | 10.6 | |||||||
65 | 1.0 | 1.0 | 220 | 216 | 145 | 185 | 165 | 164.5 | 17.6 | |||||
80 | 258 | 254 | 160 | 200 | 230 | 8 | 181.5 | 25.5 | ||||||
100 | 309 | 305 | 180 | 220 | 280 | 253 | 36.2 | |||||||
125 | 362 | 356 | 210 | 250 | 282 | 47.5 | ||||||||
150 | 412 | 406 | 240 | 285 | 368 | 366.5 | 74 | |||||||
200 | 527 | 521 | 295 | 342 | 483 | 22 | 143 |
气动隔膜阀(常开式)的详细资料:
G6k41J气动隔膜阀(常开式)用途和主要性能规范
1.气动衬胶隔膜阀可根据不同的视裹材质，适用于不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
2.各种视裹材质的推荐使用范围:
气动隔膜阀 视裹材质(代号) | 适用温度 | 适用介质 |
硬橡胶(NR) | -10 o C~85 o C | 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，及醛类等。 |
软橡胶(BR) | -10 o C~85 o C ] | 具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。 |
丁基胶(IIR) | -10 o C~120 o C | 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 | (CR)-10 o C~120 o C | 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。 |
铸铁不视裹 | -40 o C~100 o C | 非腐蚀性介质 |
隔膜材质的推荐使用范围:
隔膜材质(代号) | 适宜温度 | 适用介质 |
丁基胶(B级) | -40 o C~100 o C | 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 |
天然胶(Q级) | -50 o C~100 o C | 用于净化水、无机盐、稀释。 |
G6k41J气动隔膜阀 (常开式)主要性能参数:
型号 | 公称通径DN(mm) | 工作压力WP(Mpa) | 试验压力(Mpa) | 试验温度( o C) | |
密封 | 强度 | ||||
EG41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常温 |
EG41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 |
G6k41J气动隔膜阀 (常开式)结构特点和作用原理
气动隔膜阀结构图 部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
2.气动衬胶隔膜阀与其它阀门最大的区别在于:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于完全隔离的状态，从而杜绝了通常阀门的"跑、冒、滴、漏"等弊端。
3.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
4.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶 。因此具有优越的耐腐蚀的特点。
5.由于密封件为富有弹性的橡胶隔膜 。因此还具有较好的密封性和最小的关闭力。
6.气动衬胶隔膜阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
7.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程 。当顺时针放置手轮时，手轮即下移， 阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启，色 别随之显露。
8.隔膜阀采用标准:按照GB12239的规定，并符合BS5156的要求。
G6k41J气动隔膜阀 (常开式)主要零件的材料
序号 | 名称 | 材料 |
1 | 体阀 | 铸铁 |
2 | 衬囊层 | 橡胶 |
3 | 隔膜 | 橡胶 |
4 | 阀瓣 | 铸铁 |
5 | 阀盖 | 铸铁 |
6 | 阀杆 | 碳钢 |
7 | 手轮 | 铸铁 |
气动隔膜阀主要连接尺寸
公称通 径 DN (mm) | 公称压力 PN (MPa) | 工作压力 WP (MPa) | 主要外形尺寸 (mm) | 适用范围 | 重量(kg) | |||||||||
L | D1 | D | D0 | ? | Z | H | 温度 (°C) | 介质 | ||||||
J型 | W型 | J型 | W型 | |||||||||||
20 | 1.6 | 1.6 | 121 | 117 | 75 | 105 | 70 | 13.5 | 4 | 103 | 小于等于100 | 一般腐蚀性 | 非腐蚀性 | 3 |
25 | 131 | 127 | 85 | 115 | 83 | 112 | 4.3 | |||||||
32 | 150 | 146 | 100 | 140 | 114 | 17.5 | 144 | 6.5 | ||||||
40 | 163 | 159 | 110 | 150 | 156 | 7.9 | ||||||||
50 | 194 | 190 | 125 | 165 | 140 | 177 | 10.6 | |||||||
65 | 1.0 | 1.0 | 220 | 216 | 145 | 185 | 165 | 164.5 | 17.6 | |||||
80 | 258 | 254 | 160 | 200 | 230 | 8 | 181.5 | 25.5 | ||||||
100 | 309 | 305 | 180 | 220 | 280 | 253 | 36.2 | |||||||
125 | 362 | 356 | 210 | 250 | 282 | 47.5 | ||||||||
150 | 412 | 406 | 240 | 285 | 368 | 366.5 | 74 | |||||||
200 | 527 | 521 | 295 | 342 | 483 | 22 | 143 |
往复型气动隔膜阀的详细资料:
设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78
部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮
气动隔膜阀 一、用途
用途:本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6
二、材料
气动隔膜阀结构图 阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
气缸:球墨铸铁
活塞:碳钢
阀杆:碳钢
手轮:铸铁
三、测试
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1
四、主要尺寸及重量
DN mm | 公称压力 MPa | 工作压力 MPa | L (mm) | D (mm) | D1 (mm) | n-φd (mm) | F (mm) | H1 (mm) | H2 (mm) | D0 (mm) | B | 气源压力 MPa | 气源接头 in | 耗气量 cm3 | 质量 |
15 | 0.6 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
25 | 145 | 115 | 85 | 4-14 | 2 | 250 | 264 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 6.5 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 3025 | 328 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | |||
40 | 180 | 150 | 110 | 4-18 | 3 | 306 | 328 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | |||
50 | 210 | 165 | 125 | 4-18 | 3 | 379 | 405 | 160 | 185 | 0.4 | 12×1.25 | 1.235×102 | 25 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 467 | 502 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 31.5 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 483 | 523 | 240 | 245 | 0.5 | 16×1.5 | 3.725×103 | 62.5 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 565 | 617 | 280 | 330 | 0.5 | 20×1.5 | 9.458×103 | 93.5 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 664 | 732 | 320 | 380 | 0.5 | 20×1.5 | 1.409×104 | 114 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 750 | 830 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 164 | ||
200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 930 | 1050 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 249 | |
250 | 680 | 395 | 350 | 12-22 | 4 |
特点
隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
3、隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用气动隔膜阀.
选用原则
气动隔膜阀属夹紧类阀门，它在管道上主要作启闭用。
气动隔膜阀有两个主要的优点:其一是该阀不需要单独的阀杆填料密封结构，隔膜在切断介质的同时起到了阀杆的密封作用，其二是柔韧性很强的隔膜关闭可靠，甚至对污液都能做到良好的切断。因此，操纵机构和介质通道完全隔开，使气动隔膜阀不仅能适用于食品工业和医药卫生工业，而且还适用于一些难以输送的介质和危险性较大的介质。
通常，使用条件或在要求密封性能严格、泥浆介质、磨损、轻型结构、低压截止(压差小)向大气少量渗漏、磨蚀性的介质时推荐选用隔膜阀。在双位调节、节流、通道缩口、低噪声、有气穴和汽化现象、操纵扭矩小的场合可以选用隔膜阀。在高温介质、高压介质、高压截止(压差大)、启闭动作快、结构长度短的条件下昼不选择用隔膜阀，但金属隔膜阀除外。
气动隔膜阀的结构特点是将一组薄的半球形的金属薄膜夹固在阀体内，作为阀杆和流体之间的屏障。阀门关闭是通过阀杆头和金属薄膜将阀盘压在阀座上来达到的。阀门的开启是通过一个内部的弹簧，当阀杆升起并脱离和薄膜接触的时候，阀盘就升起。由于阀门的行程等于薄膜的行程，因而这种阀门的特点升程比一般阀门要小得多。为了克服因升程低而引起的阻力损失，阀座和流通面积要比一般阀门大，目的是为了得一更大的流量。由于这种阀门的阀座较大，其作用力就比通常的阀门要大得多，以便在阀盘上得到足够的密封力，因为阀杆与阀盘之间没有直接接触。阀盘就不会通过阀杆而使其离开阀座，因而这种阀门适用在有压差的单向流动中，而且通常介质是来自"阀座下面"。但在使用中应避免大量的回流，以免影响阀门的关闭。一般来说，在高温、高压下选用金属隔膜阀是经济、有效的该阀还可以选用在不希望使用合成橡胶隔膜阀的低温、低压场合。
