梅花触头用于高压真空断路器,中置柜,手车等一次导电。

产品简介

　　用于高压真空断路器,中置柜,手车等一次导电.

　　一、用途:

　　GC系列一次动触头是在消化、吸收ABB产品技术的基础上，自行开发研制成功，替代进口同类产品的全部国产化产品。广泛应用于ZN63(VS1、VB1)等手车式断路器。其性能符合GB3906-1991<3~35KV交流金属封闭开关设备》的要求。

　　二、结构特点:

　　1、无磁不锈钢支架电解抛光处理;

　　2、无磁不锈钢环状张力弹簧捆绑;

　　3、触片为T2铜板精冲加工，表面镀厚银，防变色处理后长期不变色，处形美观。

安装示意图

　　捆绑式触头

　　安装示意图 结构特点

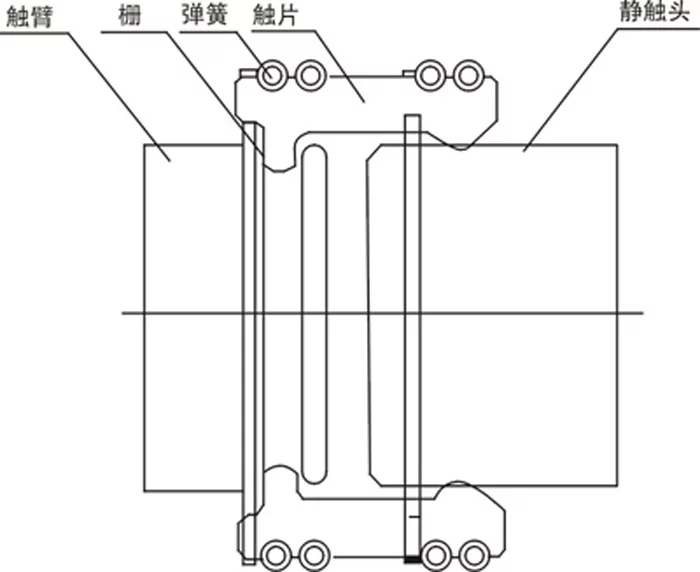

　　VS1、VD4西门子断路器及手车柜圆形捆绑式触头安装示意图

　　■环状弹簧压力均匀

　　■采用进口无磁不锈钢材料，避免涡流

　　■刷镀厚银，抗磨力强

　　■防变色处理，避免银层氧化脱落

　　■静触头插入深度参考尺寸:34±2mm

型号与实物图

　　630A 12片梅花触头

　　1250A 30片梅花触头

　　1600A 36片梅花触头

　　2000A 48片梅花触头

　　4000A 84片梅花触头

　　6301000A 18片梅花触头

　　6301250A 24片梅花触头

　　25003150A 64片梅花触头 老型
