条形基础一般按照构件的不同可以分为三类:墙下条形基础、柱间条形基础、混凝土墙--柱下混合条形基础，后者一般用于框架剪力墙结构。条形基础不同于独立柱基础的地方在于，独立柱基是接近方形的双方向受力构件，双向受力构件是要验算冲切力的，而条形基础是单方向受力构件，是要验算剪切力的。

• 中文名 柱下条形基础
• 数量 三类
• 举例 墙下条形基础
• 基础 地基

概述说明

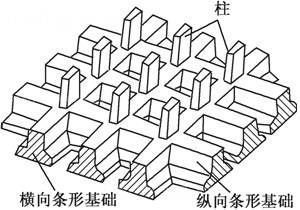

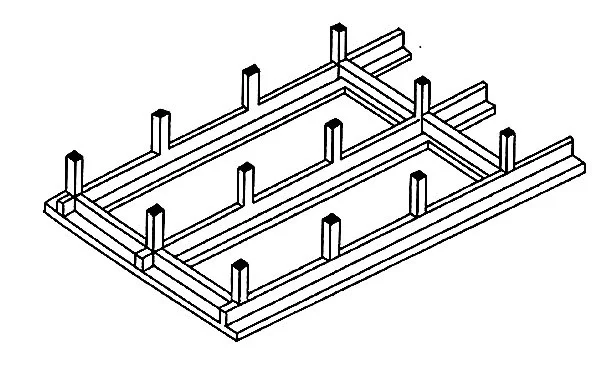

　　当地基较为软弱、柱荷载或地基压缩性分布不均匀，以至于采用扩展基础可能产生较大的不均匀沉降时，常将同一方向(或同一轴线)上若干柱子的基础连成一体而形成柱下条形基础。这种基础的抗弯刚度较大，因而具有调整不均匀沉降的能力，并能将所承受的集中柱荷载较均匀地分布到整个基底面积上。柱下条形基础是常用于软弱地基上框架或排架结构的一种基础形式。

构造要求

　　柱下条形基础的构造，除满足《地基基础设计规范》第8.2.2条要求外，尚应符合下列规定:

　　1柱下条形基础梁的高度宜为柱距的1/4~1/8。翼板厚度不应小于200mm。当翼板厚度大于250mm时，宜采用变厚度翼板，其坡度宜小于或等于1:3;

　　2条形基础的端部宜向外伸出，其长度宜为第一跨距的0.25倍;

　　3现浇柱与条形基础梁的交接处，基础梁的平面尺寸应大于柱的平面尺寸，且柱的边缘至基础梁边缘的距离不得小于50mm;

　　4条形基础梁顶部和底部的纵向受力钢筋除满足计算要求外，顶部钢筋按计算配筋全部贯通，底部通长钢筋不应少于底部受力钢筋截面总面积的1/3;

　　5柱下条形基础的混凝土强度等级，不应低于C20。

　　8.3.2柱下条形基础的计算，除应符合《地基基础设计规范》第8.2.6条的要求外，尚应符合下列规定:

　　1在比较均匀的地基上，上部结构刚度较好，荷载分布较均匀，且条形基础梁的高度不小于1/6柱距时，地基反力可按直线分布，条形基础梁的内力可按连续梁计算，此时边跨跨中弯矩及第一内支座的弯矩值宜乘以1.2的系数;

　　2当不满足本条第一款的要求时，宜按弹性地基梁计算;

　　3对交叉条形基础，交点上的柱荷载，可按交叉梁的刚度或变形协调的要求，进行分配。其内力可按本条上述规定，分别进行计算;

　　4验算柱边缘处基础梁的受剪承载力;

　　5当存在扭矩时，尚应作抗扭计算;

　　6当条形基础的混凝土强度等级小于柱的混凝土强度等级时，尚应验算柱下条形基础梁顶面的局部受压承载力。
