条形地轨
条形地轨根据设备的固定点来设计、拼接成铸梁平台，主要用于大型设备的装配、试验、焊接和检验。可代替铸铁基础平台使用。 条形地轨的材质,条形地轨采用优质高强度灰口铸铁HT200-250制造，工作面硬度为HB170-240，铸件经过两次人工退火600℃-700℃或自然时效2-3年，完全去除内应力，精度稳定，耐磨性能好。
- 中文名 条形地轨
- 外文名 Bar track
主要用途
条形地轨根据设备的固定点来设计、拼接成铸梁平台，主要用于大型设备的装配、试验、焊接和检验。可代替铸铁基础平台使用。
材质
条形地轨采用优质高强度灰口铸铁HT200-250制造，工作面硬度为HB170-240，铸件经过两次人工退火600℃-700℃或自然时效2-3年，完全去除内应力，精度稳定，耐磨性能好。

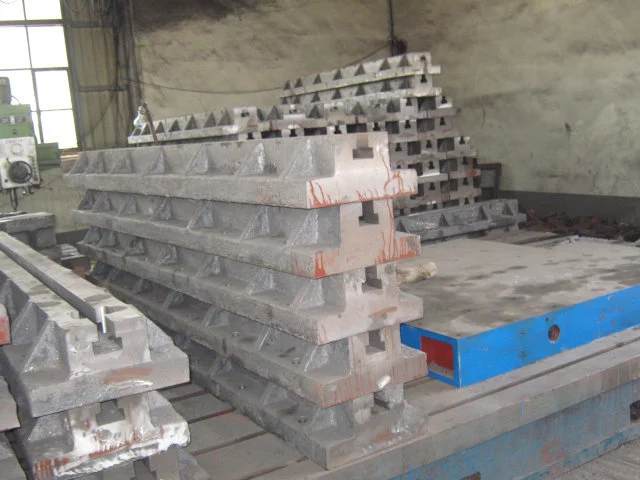

条形地轨
优点
1、节约成本：这样不用做成大型的平台，即节省了材料成本，又可以占用很小的空间，性价比比较高。
2、可以起到支撑的作用。
3、 减压减震，效果比整体平台好。
安装与调整
1、条形地轨的安装固定方法，在条形地轨的内侧两边，按要求间距(约500-700mm)用M8铁膨胀钉或射钉固定牢靠。条形地轨的轨道底面与地面必须紧密着力，不得有虚跨间隙，以防止条形地轨轨道载荷后弯曲变形。
2、条形地轨的的安装要点：使用条形桥板，合像水平仪等水平仪器。先调平一根条形地轨，然后以这一根调平的条形地轨为基准，依次往下进行条形地轨的初调，拼接成铸梁平台。然后水泥灌浆，待水泥浆凝固后，进行铸铁条形平台的精调检验。
3、条形地轨的埋设深度应与地面装饰层持平或略高于3-5mm.
4、条形地轨安装后，要任意1m长度内，水平偏差度不大于1mm，全长不大于2mm，轨道中间对应点的水平偏差不大于1mm，每两条条形地轨轨道之间的平行度偏差小于2mm。
规格
规格型号(长×宽×高) | (单位：mm) | ||
1500×150×150 | 1500×200×150 | 1500×250×300 | 1500×300×400 |
2000×200×300 | 2000×250×300 | 2000×300×350 | 2000×350×350 |
2500×200×300 | 2500×250×300 | 2500×300×350 | 2500×300×400 |
2750×200×300 | 2750×250×300 | 2750×300×350 | 2750×300×400 |
3000×300×300 | 3000×300×350 | 3000×300×400 | 3000×320×400 |
3200×300×300 | 3200×300×350 | 3200×300×400 | 3200×320×400 |
3500×300×300 | 3500×300×350 | 3500×300×400 | 3500×320×400 |
4000×300×300 | 4000×300×350 | 3500×300×400 | 4000×320×400 |
4500×300×350 | 4500×300×400 | 4500×320×400 | 4500×350×400 |
5000×300×400 | 5000×350×400 | 5000×400×450 | |
