木门喷漆机分为臂式和往复式两种。一般在国内木门应用的多为往复是喷漆机，往复式喷漆机分为带式传动和旋转传动两种，两种设备个有优缺点，带式传动比旋转式的占地面积要大，喷涂木门的尺寸不会太大，一般最长也就2200mm，但带式传动喷漆机的结构相对简单，运动的零部件少，所以出错的概率也相应小些。

• 中文名称 木门喷漆机
• 模式 臂式和往复式
• 应用范围 木门、大班台等大型板件
• 喷枪数量 2

机器简述

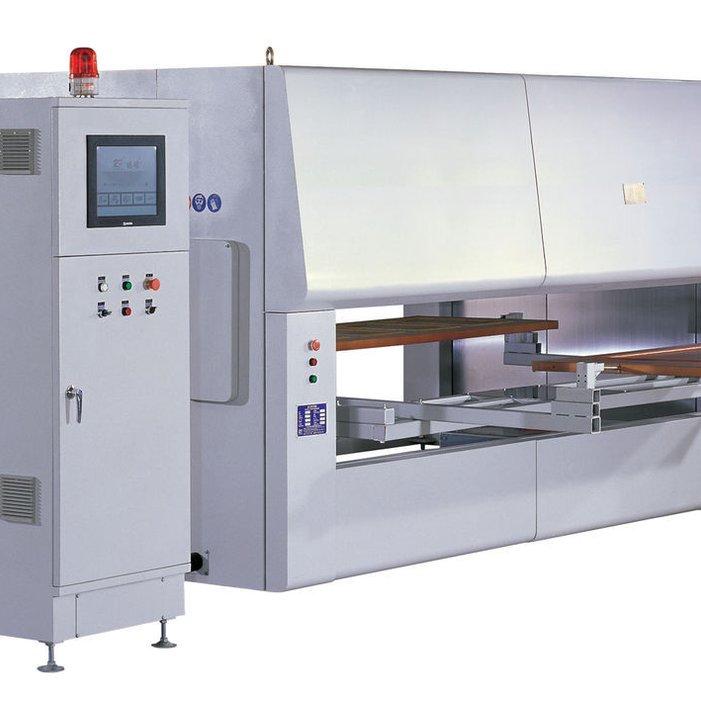

图片由佛山博硕机械提供

　　目前国内的木门喷漆机可以自动辨别木门的大小，并实现自动喷涂。产品多采用plc控制伺服电机或气缸运动。

　　木门喷漆机是由机架、电气控制系统、伺服驱动系统、油漆供给系统、喷枪系统等部分构成，是一种仿人操作、自动化控制、可重复编程的机电一体化设备，能在三维空间完中完成各种喷涂动作。适合于多品种、大批量的木门生产企业，它能提高木门喷漆质量，，提高生产效率，节省油漆用量，改善劳动条件，从而大大降低木门生产企业的成本，而且对木门的新换代起着十分重要的作用。

　　木门喷漆机并不是在简单意义上代替人工的喷漆工作，而是综合了人的特长和机器特性的一种拟人的电子机械装置，既有人对环境状态的快速反应和分析判断能力，又有机器可长时间持续工作、精确度高、抗恶劣环境的能力，是目前木门制造行业不可缺少的自动化喷漆设备。

　　木门喷漆机采用五轴喷漆结构，实现拟人喷漆方式，可对木门及板式工件(大板台)的六个面进行喷涂作业。喷枪在电脑控制下，可实现行程范围内作任意路径的运动，能对中空门板、圆弧边等进行一次性喷涂作业。在运行过程中，可选择打开、关闭喷枪，，节省了油漆的使用量。旋转台设有两个工作台，能够连续不断地生产。机器可通过预先设定好的程序，当完成一个大板面喷涂后，可实现自动翻转，继续对另一个大板面进行喷漆作业。

应用范围

　　1、适用涂装工件:木门、大班台等大型板件

图片由佛山博硕机械提供

　　2、适用喷涂性油漆:PU、NC、UV、水性漆

性能参数

　　主要的性能参数:

操作步骤

　　1、查:检查看电路是否接通完好，气管的压力是否稳定充足。 2、调漆:根据油漆的配比预先调好并熟化，调好后用200目的过滤网进行过滤杂质。 3、量: 用卷尺量出工件的长宽高等重要外形尺寸并记下。 4、安装:根据工件的外形尺寸，调整并固定好旋转架上的固定支架，并将打磨好清除杂质后的板件放到固定架上。 5、编:编写程序。根据记录下的尺寸进行编写程序。为了更好节省油漆用量，选择合理的开枪距离和关枪距离等重要参数。 6、生产:选择编好后的程序，启动机器即可生产。 7、清洗:生产结束后，把剩余的油漆倒出，并封存好，不可将剩余的油漆和新油漆混合;将稀释剂倒进机器配套的油漆桶，对机器的油漆桶，油漆泵，油漆管道进行清洗;拆下喷枪枪帽、喷嘴、枪头等进行清洗。 8、关机。关闭电源开关，关闭气管开关。

维护保养

　　1、每天都应注意检查接地保护是否完好，接地线对设备和人员的安全起着重要的保护作用，不允许出现接地异常等现象。

　　2、上班之前应检查油管是否漏油，气管是否漏气等现象，发现不良现象及时处理方可开机运行。

　　3、自动供油系统的润滑油泵应维持一定量的润滑油，否则应及时添加00#或000#润滑油。
