本机是为适应我国铝门窗加工行业的发展，经过广泛的市场调研而开发的新型数控锯切设备。该机主要用于铝、塑门窗及幕墙等型材的角度锯切加工。机床两锯头可单独工作，也可同时工作， 在 45 °到 157.5 ° 之间可实现任意角旋转。该机操作简单、性能可靠、技术先进、易于维修保养。切削速度高、加工精度高、生产效率高。

• 中文名称 断桥铝设备
• 电源 三相四线 380V 50Hz
• 供气量  60L/min
• 锯切高度 230mm

功能配置

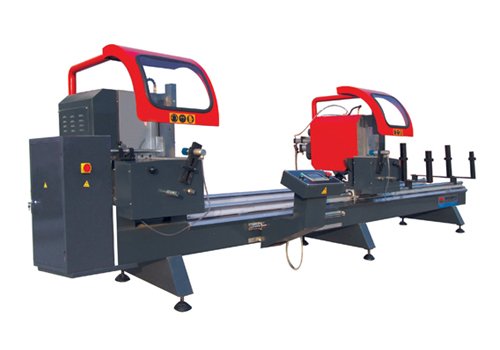

　　(一)铝门窗数控双头精密切割锯

　　主要用途与适用范围

　　主要规格及技术参数

　　电 源:三相四线 380V 50Hz 锯切电机: 2× 2.2Kw 转速: 2800r/min

　　伺服电机: 3× 0.68Kw 转速: 4050r/min 工作压力: 0.5~ 0.8Mpa

　　供 气 量: 60L/min 锯切长度: 900 max 5000mm min 480mm

　　锯切长度: 450 max 5000mm min 760mm 锯切宽度: 120mm

　　锯切高度: 230mm 锯切角 度: 45 ° ~ 90 ° ~ 157.5 ° 之间任意角旋转

　　进刀速度:无级调速 0 ~ 3m/min 移动速度: 0 ~ 20m/min

　　锯片规格: φ 500× 4.4×φ 30 Z=120 外形尺寸: 6800mm× 1500mm× 2040mm

　　重 量:约 2500kg

　　(二)LJZ­2-CNC-450×3700(4200)铝合金型材数控切割锯床

　　加工性能及特点:

　　(1)采用计算机系统，全环控制，重复定尺精度高，切割尺寸精确，尺寸变更快捷。

　　(2)角度范围:-45°、90°、45°，角度自动转位。

　　(3)高精度主轴电机带动锯片旋转，运行平稳可靠，精度高。

　　(4)高精度直线轴承导轨副，可长期保持精度。

　　(5)防护罩自动翻盖设计，有效保护操作者安全。

　　重复定尺长度误差:≤±0.2mm

　　切割型面平面度:≤0.1mm

　　切割角度误差:±5'

　　切割型面粗糙度:Ral2.5μ

产品特色

　　该机是国内最高端的铝型材双头切割锯类设备

　　整机采用欧洲机型，外观整洁，气派大方

　　控制系统采用了国产锯前所未有的全闭环设计，更大程度地保证重复定尺精度

　　进口电机直联锯片，切割动作采用杠杆摆动形式

　　锯片进给采用气液阻尼缸传动，切割稳定

　　高精度进口切割锯片，切割断面光滑

　　进口伺服电机带动减速器，实现锯切角度 在 45 °到 157.5 °之间 任意调整

　　进口控制系统，能实现型材优化下料等高级功能

　　可一次输入要切割的数根型材尺寸，实现不同长度连续切割

　　实现加工尺寸直接输入，变换锯切长度不用回参考点

　　活动锯头由进口伺服电机带动同步带驱动，移动速度快，全闭环控制，定尺精度高

　　工作台下具有锯片密封装置，排屑效果好

　　具有随动开合锯罩，安全可靠，工作环境好

　　可随动的型材托料架，结构紧凑，机器占地小

　　每个机头三个气缸夹紧型材，切割安全、可靠
