• 中文名 接线端子插头
• 定    义 便导线的连接而应用的
• 简    介 用于实现电气连接的一种配件产品
• 分    类  欧式接线端子系列、

简介

　　接线端子就是用于实现电气连接的一种配件产品，工业上划分为连接器的范畴。 随着工业自动化程度越来越高和工业控制要求越来越严格、精确，接线端子的用量逐渐上涨。随着电子行业的发展，接线端子的使用范围越来越多，而且种类也越来越多。用得最广泛的除了PCB板端子外，还有五金端子，螺帽端子，弹簧端子等等。

相关简介

欧式接线端子

　　特点:

　　欧式接线端子是现有接线科技中成本效益最高的

　　形式多角度线缆接入，能够实现与90°和270°插头接口匹配。

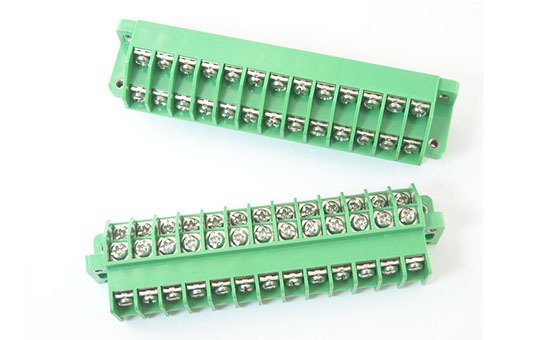

接线端子插头

　　提供了一个5.0毫米和5.08毫米中心线间距，满足业内标准的开口和闭口插头要求可端对端叠加，且不会影响中心线间距.

　　可以在标准的3.5mm和3.81mm垂直和直角插头上支持额外的线缆接入角度。

规格参数

　　机械

　　电线范围:14-24 AWG

　　螺钉力矩:4.5磅

　　工作温度:-40°C至+105°C

　　电气

　　300伏特，16安培

　　材料

　　3PA6.6镀锌钢螺丝

　　应用

　　工业控制

　　HVAC控制

　　通信设备

定义

　　接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。

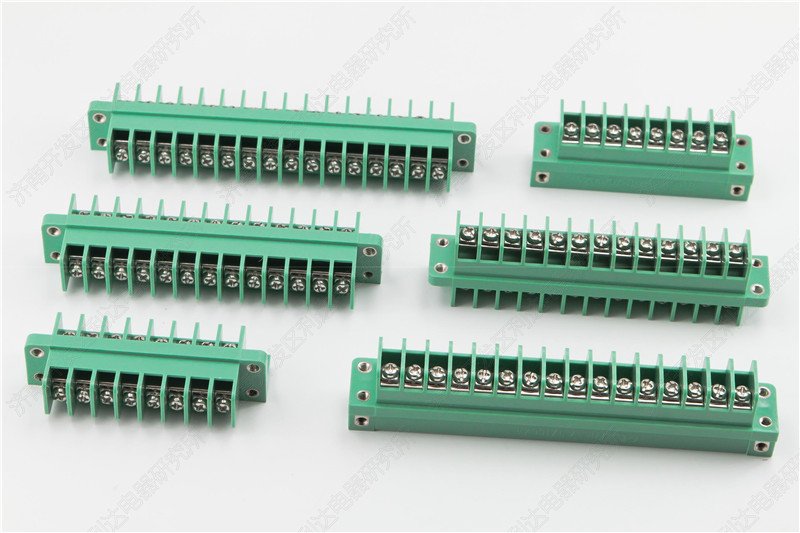

栅栏式接线端子

分类

　　接线端子可以分为 欧式接线端子系列、 插拔式接线端子系列、变压器接线端子、建筑物布线端子、栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙式接线端子系列，光电耦合型接线端子系列。。等等

pcb接线端子排

参考标准

　　技术要求:

　　外观应无明显缺陷，如熔接痕、缩孔、颜色不一致等。

　　摇动产品，螺钉应该没有掉落现象。

　　插针与塑料件连为一体，不能轻易拔出。

　　插针应排列整齐，不得有偏斜现象。

　　能顺利插入相应孔数的线路板。

　　与匹配插接时，松紧适当。

　　额定电压参数:300V，10A,冲击电压:2500V。

　　螺钉力矩:5LB-in

　　导通测试应符合要求。

接线端子

　　开组合模有效孔位数2-24P
