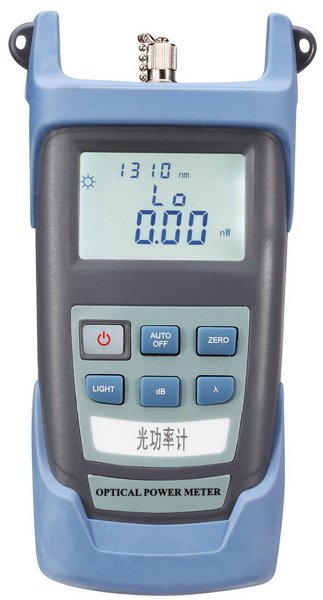

手持式光功率计
手持式光功率计，即光功率计(optical power meter )，是指用于测量绝对光功率或通过一段光纤的光功率相对损耗的仪器。在光纤系统中，测量光功率是最基本的，非常像电子学中的万用表;在光纤测量中，光功率计是重负荷常用表。通过测量发射端机或光网络的绝对功率，一台光功率计就能够评价光端设备的性能。用光功率计与稳定光源组合使用，则能够测量连接损耗、检验连续性，并帮助评估光纤链路传输质量。
- 中文名称 手持式光功率计
- 外文名称 optical power meter
- 别名 光功率计
- 作用 测量绝对光功率
- 外形尺寸 172*82*33
产品简介
光功率计又称手持式光功率计，其采用0.3mm/1.0mm探测器，多波长校准，为光纤网络安装、验收及维护提供精准测试的解决方案，是光网络必不可少的检测工具。
光功率计 产品特点
用户自校准功能
采用内置充电锂电池，长达240小时的连续工作时间
线性(mW)和非线性指标(dBm)同时显示
独到的FC/SC/ST通用接口，无需复杂转换
可选的十分钟自动关机功能
可选开/关的背光显示
通过232接口连接PC，读取终端，查看结果
技术参数
波长范围(nm) | 800~1700 | |
连接器类型 | FC/ST/SC | |
探头类型 | InGaAs | |
探测器面积 | 标配ф1.0mm(可选1.5mm，2.0mm) | |
功率测量范围(dBm) | -70~+10 | -50~+26 |
不确定度(dB) | ±0.2(5%) | |
显示分辨率(dB) | 0.01 | |
线性度(dB) | 0.03 | |
通讯接口 | RS232转USB | |
工作温度(℃) | -10~+60 | |
存储温度(℃) | -25~+70 | |
自动关机时间(min) | 10 | |
电池持续工作时间(h) | 140 | |
外形尺寸(mm) | 172×82×33 | |
电源 | 3*AA 1.5V 可选内置聚合物锂电池(9V) | |
重量(g) | 300 | |
相关术语
工作波长:是一个标称的波长，在这一波长上设计的手持式光功率计能在规定的技术指标下工作。
标准误差:是其对标准光功率计的示值误差和光功率计的不确定度之和。
不确定度:是其对某一确定的光功率的测试结果和标准光功率测试结果的误差，以dB表示。
波长范围:是规定一个标称的工作波长范围，在此范围内的手持式光功率计能在规定的技术指标下工作。
功率范围:手持式光功率计能按规定的技术指标测量最大光功率至最小光功率的范围。
分辨力:手持式光功率计在规定的波长、功率范围内，能稳定显示最小的功率值即为手持式光功率计的分辨力。
详细参数
波长响应范围 750nm-1700nm 750nm-1700nm
测量范围 -70dBm~+10 dBm -50dBm~+26 dBm
线性度 0.02dB 0.03dB
标定波长 850nm/1300nm/1310nm/1490nm/1550nm/1625nm
显示精度 0.01dB
连接器类型 FC/PC,ST,SC
光纤类型 SM MM
显示屏 LCD
显示单位dB dBm mW uW nW
显示信息 功率值、选择波长、电池电量
电源自动关机 10分钟自动关机
电池类型 碱性电池或可充电镍氢电池AA 型
连续工作时间 150小时
充电 可充电
操作声音提示 有
储存温度 -20---+70
工作温度 -10---+60
探测器类型 InGaAs
相对湿度 <95[%]
工作海拔 <2500m
重量(g) 185
选型
1、选择最优的探头类型和接口类型
2、评价校准精度和制造校准程序，和你的光纤和接头要求范围相匹配。
3、确定这些型号和你的测量范围和显示分辨率相一致。
4、具备直接插入损耗测量的 dB作用。
