或门，又称或电路。如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系。具有“或”逻辑关系的电路叫做或门。或门有多个输入端，一个输出端，多输入或门可由多个2输入或门构成。只要输入中有一个为高电平时（逻辑1），输出就为高电平（逻辑1）；只有当所有的输入全为低电平时，输出才为低电平。

• 中文名 或门
• 外文名 OR gate
• 功能 实现逻辑和的功能
• 应用学科 物理等
• 别称 或电路、逻辑和电路

基本信息

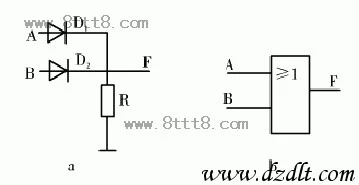

图a

　　“或”门

　　“或”门，又称“或”电路。如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系。具有“或”逻辑关系的电路叫做“或”门。有几个输入端，只有一个输出端。只要输入中有一个为“1”电平时，输出就为“1”电平，只有当所有的输入全为“0”电平时，输出才为“0”电平。

　　逻辑或也称为逻辑加。或门表达式为∶F=A+B

　　“或”门电路状态表

A	B	F
0	0	0
0	1	1
1	0	1
1	1	1

　　图c给出的是目前在国外教材和EDA软件中普遍使用的特定外形符号。

图c
