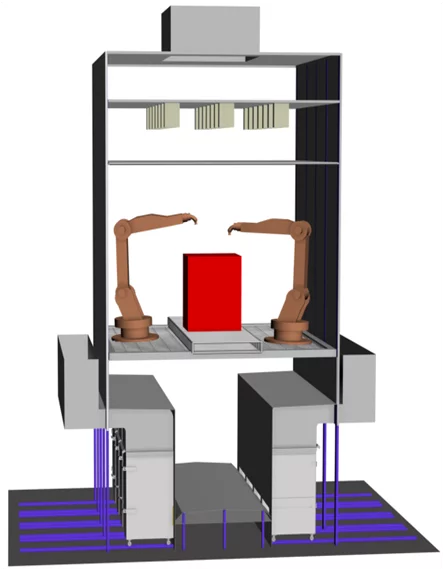

干式喷漆室由动静压室、喷涂作业室、漆雾分离室、排风系统组成，漆雾分离室中设置有漆雾分离装置。干式喷漆室是相对于湿式喷漆室而言的，干式喷漆室是喷漆室的一种类型，因其漆雾分离装置在分离漆雾的过程中不使用水，采用的是干式的方式分离漆雾而得名。干式漆雾分离装置分离漆雾的原理有多种，有采用过滤的原理分离漆雾的，有采用静电分离的原理分离漆雾的，也有采用惯性力、离心力分离漆雾的。

• 中文名称 干式喷漆室
• 外文名称 Dry Spray Booth
• 主要结构 动静压室、喷涂室、漆雾处理室
• 优点 节能环保，投资低，维护简单

用途

1. 使用空气及时迅速地带走喷涂过程中所产生的漆雾、溶剂气体，防止其污染被涂面，并为施工人员提供较好的工作环境。
2. 捕集分离喷涂过程中所产生的过喷漆物，尽可能地降低排出空气中漆雾的含量，降低风机和风管的积漆量。
3. 降低外界环境的影响，提供涂料施工所需要的恒定的温湿度环境，提升喷涂质量。

特点介绍

　　漆雾分离装置在分离漆雾的过程中不使用水，使用的是干式的方法分离漆雾。

分类

　　按照漆雾分离装置中分离介质的不同，干式喷漆室分为以下几类:

1. 漆雾过滤毡式干式喷漆室
2. 漆雾过滤袋式干式喷漆室
3. 文丘里漆雾分离纸式干式喷漆室
4. 石灰式干式喷漆室
5. 静电式干式喷漆室
6. 抽屉式干式喷漆室

　　按照送排风形式的不同，干式喷漆室一般有以下两种类型:

1. 上送风下排风形式的干式喷漆室。

1. 上送风侧排风形式的干式喷漆室。

发展历程

　　从喷漆室的发展历程来看，干式喷漆室的历史较早，也是历史最为悠久的一种喷漆室类型。随着其发展阶段的不同，干式喷漆室的漆雾分离装置的结构形式也在逐渐发生演变。

　　早期的喷漆室结构简单，只是在喷涂作业室的一侧安装排气装置(排风扇)，没有漆雾分离装置，此种喷漆室没有使用水分离漆雾，可以认为是一种特殊类型的干式喷漆室。

　　1910年发明具有干式漆雾分离装置的干式喷漆室，此干式喷漆室是在携带有漆雾的空气流通路径上交错布置数排平板，以平板阻挡粘附空气中的漆雾，实现漆雾和空气的分离。

　　1963年发明一次性的漆雾分离器，此种漆雾分离器由纸质的材料做成，并且应用了文丘里和旋风的原理分离空气中的漆雾，又叫文丘里漆雾分离纸。

　　20世纪80年代，随着玻璃纤维技术的迅速发展，尤其是以针刺技术制造玻璃纤维毡技术的出现，人类开始使用玻璃纤维毡粘附捕集漆雾。

　　2005年发明石灰式干式喷漆室， ，此技术是使用石灰包裹漆雾，使漆雾失去粘性，而后使用陶瓷过滤模组分离空气和失去粘性的漆雾 。

　　2010年发明静电式的干式喷漆室，此种干式喷漆室的漆雾分离装置采用静电的原理分离漆雾。 。

　　2013年发明采用抽屉式的漆雾捕集分离模组的干式喷漆室，抽屉式漆雾分离模组放置于漆雾分离室内，抽屉式漆雾分离模组综合利用重力、离心力和惯性力的原理分离漆雾。

优势

1. 无水循环系统和除渣系统，投资低;
2. 操作维护简单，无需专业人员;
3. 占地空间小，节省建筑面积;
4. 不用消耗水，也无废水产生;
5. 不用消耗化学药剂;
6. 固体废弃物的产生量低;
7. 电、天然气等能量的消耗低;
8. 无水循环，喷漆室的噪音低;
9. 收集的漆雾燃烧值高，可以作为燃料利用。

发展趋势

1. 优化结构，降低投资;
2. 提高漆雾分离装置对漆雾的捕集容纳能力;
3. 降低漆雾分离介质更换的频率;
4. 提高漆雾分离装置对漆雾的分离效果;
5. 降低一次性耗材的消耗量;
6. 降低工业废弃物的产生量。
