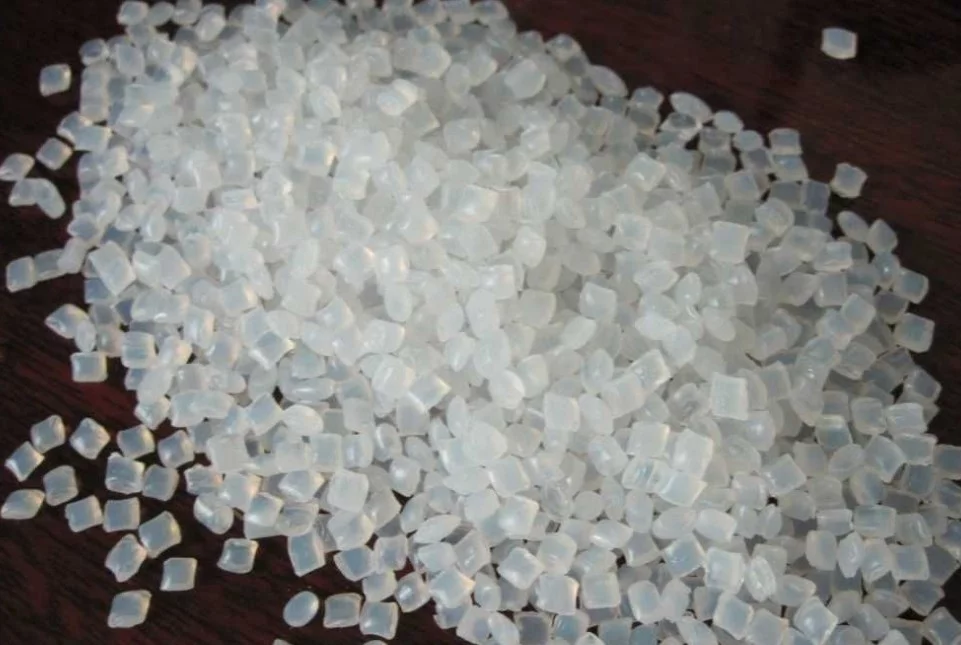

中文别名:锦纶66短纤维;尼龙-66;尼龙66树脂;聚酰胺-66;聚己二酰己二胺;锦纶-66。尼龙66疲劳强度和刚性较高，耐热性较好，摩擦系数低，耐磨性好，但吸湿性大，尺寸稳定性不够。通常应用于中等载荷，使用温度<100-120度无润滑或少润滑条件下工作的耐磨受力传动零件。尼龙66为聚己二酰己二胺，工业简称PA66。常制成圆柱状粒料，作塑料用的聚酰胺分子量一般为1.5万~2万。各种聚酰胺的共同特点是耐燃，抗张强度高(达104千帕)，耐磨，电绝缘性好。

• 中文名 尼龙66
• 别名 锦纶66短纤维
• 特点 耐磨，电绝缘性好
• 成分 聚己二酰己二胺

简介

　　中文别名:锦纶66短纤维;聚己二酰己二胺;尼龙-66;尼龙66树脂;聚酰胺-66;聚己二酰己二胺;锦纶-66。尼龙66疲劳强度和钢性较高，耐热性较好，摩擦系数低，耐磨性好，但吸湿性大，尺寸稳定性不够。通常应用于中等载荷，使用温度<100-120度无润滑或少润滑条件下工作的耐磨受力传动零件。

尼龙66分子结构

热性质

熔点(Tm)

　　熔点即结晶熔解时的温度，对结晶性高分子尼龙-66，显示清晰的熔点，根据采用的测试方法，熔点在259~267℃的范围内波动。通常采用差热分析(DTA)法测出的尼龙-66的熔点为264℃。实际上，尼龙-66的熔点可以根据结晶的熔融热(ΔH)和熔融熵(ΔS)计算出来:

　　尼龙-66的ΔH为4390.3J/mol，ΔS为8.37J/kmol，Tm的理论值为259.3℃[ ]。

　　如果将体积膨胀系数显示极大值的温度当作熔点，则尼龙-66的熔点温度范围为246~263℃。接近理论熔解温度259℃。

玻璃化温度(Tg)

　　高分子的比容和比热容等温度特性值在某一温度可出现不规则的变化，这一温度就是玻璃化转变温度，是分子链的链段克服分子间力开始运动的温度。在这一温度附近，模量、振动频率、介电常数等也开始发生变化。

　　尼龙-66的玻璃化温度，与测试方法、试样中的水分含量、单体浓度、结晶度等因素有关。Wilhoit和Dole等从比热容的温度变化分析，认为尼龙-66的玻璃化温度为47℃[ ]，而Rybnikar则在低温下测定了尼龙-66的比容，发现在尼龙-66在-65℃也有一个转变温度[ ]。

物理性能

　　比重:PA6 1.14克/立方厘米，PA66 1.15克/立方厘米，PA1010 1.05克/立方厘米

　　成型收缩率:PA6 0.8-2.5% ，PA66 1.5-2.2%

　　干燥条件:100-110℃/12小时

　　坚韧、耐磨、耐油、,耐水、抗酶菌、但吸水大

　　燃烧鉴别方法:火焰上端黄色，下端蓝色，燃烧后塑料熔滴落，起泡，离火后特殊的羊毛，指甲烧焦味和带芹菜味

　　尼龙6: 弹性好，冲击强度，吸水较大

　　尼龙66: 性能优于尼龙6，强度高，耐磨性好

　　尼龙610: 与尼龙66相似，但吸水小，刚度低

　　尼龙1010: 半透明，吸水小。耐寒性较好。适于制作一般机械零件、减磨耐磨零件、传动零件以及化工、电器、仪表等零件

特点

　　1.优良的力学性能。尼龙的机械强度高，韧性好。

　　2.自润性、耐摩擦性好。尼龙具有很好的自润性，摩擦系数小，从而，作为传动部件其使用寿命长。

　　3.弹性好，耐疲劳性好，可经得住数万次的双挠曲

　　4.耐腐蚀性能佳，不霉，不怕蛀，有耐碱的能力，但不耐酸和氧化剂

　　5.染色性能良好

　　6.相对密度小，仅为1.04-1.14，除聚烯烃纤维外，是纤维中最轻的

注塑参数

特性

结晶构造

　　Bill认为，尼龙-66的晶形有α型和β型二种形态，在常温下为三斜晶形，在165℃以上为六方晶形。

　　Bunn等确定了尼龙-66α型的结晶构造，尼龙-66分子中的亚甲基呈锯齿状平面排列，酰胺基取反式平面结构，分子链被笔直地拉长。相邻的分子以氢键连成平面的片状。

　　表01-68 尼龙-66 稳定晶形的晶格常数

　　晶体 a b c(纤维轴) α β γ

　　α型结晶(三斜晶系) 4.9×10-4μm 5.4×10-4μm 17.2×10-4μm 48&frac12;° 77° 63&frac12;°

　　计算密度=1.24g/cm3

　　图01-44 尼龙-66的α晶型结构 图01-45尼龙-66分子中晶片排列模型

　　线条:链状分子;○:氧原子

　　尼龙-66的α晶型是一系列晶片沿链轴方向一个接一个的垒积，而β晶型则每隔一片相互上下偏移垒积。对未进行热处理的普通成型品，构成结晶的氢键平面片的重叠方式，是这种α晶型和β晶型的任意混合。

球晶

　　熔融状态的尼龙-66缓慢冷却时，在235~245℃急剧生成球晶。球晶不仅包含于结晶部分，也包含于非结晶部分，结晶度为20%~40%。

　　球晶有在径向上优先取向的正球晶及在切线方向上优先取向的负球晶[ ]。尼龙-66球晶通常为正球晶，但在250~265℃下加热熔融结晶时可以生成负球晶[ , ]。球晶生成速度和球晶大小，除显著地受冷却温度的影响之外，还受到熔融温度、分子量等因素的影响。

结晶度

　　一般认为，普通结晶形高分子，具有结晶区域和非结晶区域，结晶区域的比例便称为结晶度。在很大程度上，结晶度可以左右尼龙-66的物理、化学和机械性质。结晶度可以用X-射线、红外吸收光谱、熔融热、密度和体积膨胀率等求得，其中以密度法最为简单方便。

分子量

　　综合考虑尼龙-66的可应用性和可加工性，通常将其分子量调整为15000~30000(聚合度约150~300),若分子量太大，成型加工性能变差。已经开发了一系列方法测定聚酰胺的分子量，如粘度法(溶液粘度法和熔融粘度法)、末端基定量法(中和滴定法、比色法、电位滴定法、电导滴定法)、光散射法、渗透压法、熔融电导法等，其中溶液粘度法在实验室条件较为容易进行。

　　热分解和水解反应

　　与其它聚酰胺相比，尼龙-66最容易热降解和三维结构化。当尼龙-66发生热分解时，首先表现为主链开裂引起分子量、熔体粘度降低;进一步降解时，由三维结构化引起熔体粘度上升而最终变成凝胶，成为不溶不熔物。其机理尚未完全阐明，但相信主要原因是尼龙-66本质造成的，与己二酸残基容易形成环戊酮衍生物密切相关。

　　在惰性气体氛围中，尼龙-66可以在300℃保持短时间的稳定性，但时间长后(如290℃5小时)就可看出明显的分解，产生氨和二氧化碳等。在无氧的条件下，其分解产物为氰基(-CN)和乙烯基(-CH=CH2)。

　　在有氧和水等存在时，尼龙-66在200℃就显示出明显的分解倾向。在有氧存在时，加热还会引起分子链之间的交联.

　　尼龙-66对室温水和沸水是稳定的，但在高温尤其是在熔融状态下则会发生水解。另外，尼龙-66在碱性水溶液中也很稳定，即使在10%的NaOH溶液中于85℃处理16小时也观察不到明显的变化。但在酸性水溶液中容易发生水解。

生产方法

　　尼龙66 由己二酸和己二胺缩聚而成。它的生产工艺主要有单体合成、尼龙66盐的制备和缩聚三个工序。

单体合成

　　1)己二酸的制备主要有苯酚法、环己烷法和丙烯腈二聚法。

　　苯酚法是以苯酚为原料，用雷尼镍作催化剂，在140到150℃和2到3MPa压力下，加氢生成环己醇，然后用60%到65%浓度的硝酸，在铜或钒催化剂存在下，在55到60℃氧化成己二酸。反应式如下:

　　环己烷法是以环己烷为原料，在环烷酸钻或硼酸催化剂存在下，通入空气加压液相氧化，生成环己酮和环己醇的混合物，再用60%浓度的硝酸在45到60℃氧化成己二酸。反应式如下:

　　丙烯腈二聚法是以丙烯腈为原料，用电解还原法二聚生成己二腈，然后在稀硫酸水溶液中加热水解得到己二酸。反应式如下:

　　2)己二胺的制备主要有己二酸法和丁二烯法。

　　己二酸法是以己二酸为原料，在磷酸三丁酯等脱水催化剂存在下，于280到300℃温度下氨化脱水，得到己二腈，再在雷尼镍催化剂存在下，在90℃和2.8MPa压力下，于乙酸中加氢得到己二胺。反应式如下:

　　丁二烯法是先使丁二烯氯化生成二氯丁烯异构体混合物，再与氢氰酸或氰化钠在酸性水溶液中氰化成丁烯二氰异构体，然后用氢氧化钠处理，使异构体全部转化成1，4-二氰基丁烯-2，精制后用钯炭作催化剂，在300℃下氢化成己二胺。反应式如下:

尼龙66盐的制备

　　由二元酸和二元胺制取尼龙时，需要严格控制原料配比为等摩尔比，才能得到分子量较高的聚合物，因此，在生产中必须先把己二酸和己二胺混合制成尼龙66盐。尼龙66盐的制备是分别把己二胺的乙醇溶液与己二酸的乙醇溶液在60℃以上的温度下搅拌混合，中和成盐后析出，经过滤、醇洗、干燥，最后配制成63%左右的水溶液，供缩聚使用。反应式如下:

缩聚

　　尼龙66盐的缩聚需在高温下进行，伴随着水的脱除，生成线型高分子量尼龙66。反应式如下:

　　生产工艺分间歇法和连续法两种。连续法适合大规模生产，世界上生产尼龙66主要采用连续法。间歇法仅在两种情况下采用:一是生产特殊或试验品级;二是在生产能力为4 500t A 以下的小装置中。

针式滤膜

　　尼龙66针式滤膜是有机系滤膜，适用于绝大多数有机溶剂和水溶液，可用于强酸，70%乙醇，二氯甲烷等有机溶剂，耐高温，强度好，化学性能稳定。

消费结构

　　2012年我国尼龙66的消费结构为:机械31%、电子电气30%、汽车20%、包装12%、轻纺4%、其它3%。2012年下半年，特别是7月份，因下游尼龙纺织业的需求不旺，原料己内酰胺价格也在下跌，大多数现货买主采取观望的态度，买货的人寥寥无几。

　　改性尼龙产品的主要用途有以下几个方面:

　　汽车等机械部件。高强度高刚性尼龙的市场需求量越来越大，新的增强材料如无机晶须增强、碳纤维增强尼龙将成为重要的品种，主要是用于汽车发动机部件，机械部件以及航空设备部件。

　　目前尼龙66的应用已由主要做轮胎帘子布发展到汽车零部件、电力和电子器件领域。现在德国生产的一部普通轿车，其机械部件所用尼龙66注塑件的重量达到13千克。中国一汽已经建立了尼龙66进气歧管的加工生产线，二汽也在筹建。随着汽车行业的技术进步，其他汽车厂也会相继采用尼龙66进气歧管。中国目前80%的尼龙66还是用于生产轮胎帘子布，未来尼龙66在汽车上的应用提升空间巨大。 尼龙合金化。通过掺混其他高聚物，可以改善尼龙的吸水性，提高制品的尺寸稳定性，以及低温脆性、耐热性和耐磨性。例如，正在建设的温州至福州高速铁路系统中，70%的专用尼龙66塑料扣件都采用了平煤神马能源化工集团旗下的华威塑胶工程公司的产品，这也是国产尼龙66工程塑料首次在国家高速铁路重点基础项目中得到应用。该产品具备高强度、耐冲击、高钢性等特性，这也体现尼龙66作为工程塑料的优越特性。

2012年尼龙66的消费结构

　　其它应用。纳米尼龙，优点在于其热性能、力学性能、阻燃性、阻隔性比纯尼龙高;用于电子、电气、电器的绿色化阻燃尼龙越来越受到市场的重视;抗静电、导电尼龙以及磁性尼龙等，适用于电子设备、矿山机械、纺织机械等方面。

应用

　　尼龙66主要用于汽车、机械工业、电子电器、精密仪器等领域。从最终用途看，汽车行业消耗的尼龙66占第一位，电子电器占第二位。大约有88%的尼龙66通过注射成型加工成各种制件，约12%的尼龙66则通过挤出、吹塑等成型加工成相应的制品。

汽车工业

　　由于尼龙66优良的耐热性、耐化学药品性、强度和加工方便等，因而在汽车工业得到了大量应用，目前几乎已能用于汽车的所有部位，如发动机部位，电器部位和车体部位。发动机部位包括进气系统和燃油系统，如发动机气缸盖罩、节气门、空气滤清器机器外壳，车用空气喇叭、车用空调软管、冷却风扇及其外壳、进水管、刹车油罐及灌盖，等等。车体部位零部件有:汽车挡泥板、后视镜架、保险杠、仪表盘、行李架、车门手柄、雨刷支架、安全带扣搭、车内各种装饰件等等。车内电器方面如电控门窗、连接器、保鲜盒、电缆扎线等。

电子电器工业

　　PA66可生产电子电器绝缘件、精密电子仪器部件、电工照明器具和电子电器的零部件等，可用于制作电饭锅、电动吸尘器、高频电子食品加热器等。PA66具有优良的耐焊锡性，广泛用作接线盒、开关和电阻器等的生产。阻燃级PA66可用于彩电导线夹、固定夹和聚焦旋钮。

机械设备

　　列车客车的门把手、货车的制动器接合盘等可用PA66制作。其它如绝缘垫圈、挡板座、船舶上的涡轮、螺旋桨轴、螺旋推进器、滑动轴承等也可以用PA66制作。高抗冲击性尼龙66还可制作管钳、塑料模具、无线电控制车身等。未增强级尼龙66通常用于制造低蠕变、无腐蚀的螺母、螺栓、螺钉、喷嘴等;增强级尼龙66用于生产链条、传送带、扇叶、齿轮、叶轮和脚手架固定脚扣等。

其他行业

　　利用PA66耐蠕变特性和耐溶剂性，可以制造一系列的日用品，如以非增韧的尼龙66注塑成的气体打火机和气雾剂喷嘴、太阳镜片、梳子、纽扣等。增韧的尼龙66用于制造冰鞋、滑雪板零件、网球拍线套、帆板连接器等耐寒耐磨产品。玻纤增强增韧尼龙66用于自行车轮、刀柄和枪托的生产中。

　　在家具行业中，也经常采用尼龙66制造的连接件、装饰品、抽屉滑轮、滑轨等。另外，大量的用品用具也直接以尼龙66来制造，如:齿轮、扇叶、缝纫机凸轮、洗衣机脚，一些以汽油为动力的机械，如割草机。军事上，刺刀鞘、密件套和火药带等。

　　在建筑业，PA66用于制作自动扶梯栏杆、自动门横栏、窗框架、门滑轮等等。

　　在包装业，PA66可以用于制作膜和多层膜、烘烤食品的容器等。PA66薄膜氧气透过率小，具有防止内装物氧化变质的功能，而且耐油性、耐低温冲击性优良，可用于肉、火腿、虾等食品的包装，市场发展前景看好。
