《小间距LED显示屏》是深圳市洲明科技股份有限公司于2014年4月18日申请的专利，该专利的公布号为CN103927947A，申请公布日为2014年7月16日，发明人是贺金锋、马红波、李韵峰。该发明涉及图像显示设备领域。

《小间距LED显示屏》包括底壳、设置在底壳一侧的HUB板、设在在另一侧与HUB板电连接的小模组，所述小模组包括模组本体及与模组本体电连接的用于驱动及控制模组本体的驱动控制单元，所述小模组与HUB板之间还设置有转接板，所述HUB板与所述转接板电连接，所述驱动控制单元设置在所述转接板上。该发明可以将LED显示屏做到最小间距，并且小模组不良率降低。

2020年11月，《小间距LED显示屏》获得第六届广东专利奖银奖。

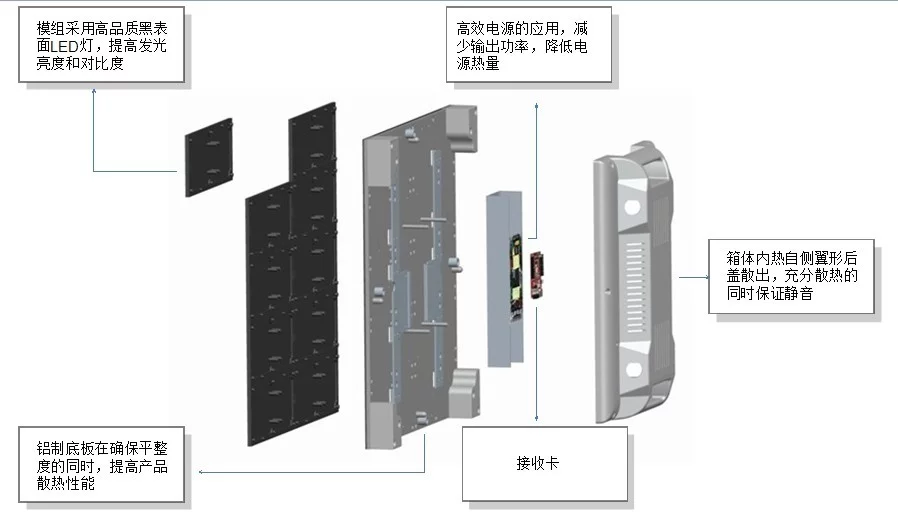

(概述图为《小间距LED显示屏》摘要附图)

• 中文名称 小间距LED显示屏
• 申请人 深圳市洲明科技股份有限公司
• 申请日 2014年4月18日
• 申请号 2014101581933
• 公布日 2014年7月16日

定义

　　小间距LED显示屏是指LED点间距在P2.5以下的室内LED显示屏，主要包括P2.5、P2.0、P1.8、P1.5等LED显示屏产品。随着LED显示屏制造技术的提高，传统LED显示屏的分辨率得到了大幅提升 。

　　小间距LED显示屏是一整套系统的统称，其中包括LED显示系统、高清显示控制系统以及散热系统等。小间距LED显示屏采用像素级的点控技术，实现对显示屏像素单位的亮度、色彩的还原性和统一性的状态管控。在显示屏的生产过程中全部采用了自动回流焊接工艺，无需手工后焊。

产品规格参数

　　如下表:

显示屏优势

　　室内中高端显示市场是以DLP背投显示为主，但是DLP技术有着天然的缺陷，首先是根本无法消除的显示单元之间的1毫米拼缝，可以最少吞噬掉一个显示像素。其次在色彩表现力方面也逊色于直接发光的LED显示屏。尤为不足的是，由于DLP显示单元之间的差异，造成了整个显示屏的色彩和亮度的均匀性很难掌控，随着产品运行时间的增加，单元之间差异也会越来越大，拼缝很难保持一致，并且会越来越明显。而单元之间的色彩差异以及拼缝的调整，即使在后期进行维护维修，都是一件比较困难的事情。

　　室内高密度小间距LED显示屏最大的竞争力在于显示屏完全无缝以及显示色彩的自然真实。同时，在后期维护方面，LED显示屏已经拥有了成熟的逐点校正技术，使用一两年以上的显示屏可使用仪器进行整屏的一次性校正，操作过程简单，效果也很好。因此，从显示质量方面对二者进行评价的话，一定是高密度小间距LED显示屏胜过了DLP背投。

特点

　　顾名思义小间距LED的特点就是屏的点间距小，单位面积的分辨率高。它可以显示更高清晰度的图形图像和视频，也可以显示更多路的视频和图像画面，尤其是在图像拼接方面的运用，可以做到无缝和任意大面积拼接。当然，小间距LED显示屏要想达到理想的显示效果，离不开视频处理器的辅助作用。
