大型地网接地电阻测量仪测量误差是2%，分辨率是0.001Ω。

• 中文名称 大型地网接地电阻测量仪
• 外文名称 RXLarge Grounding Resistance Tester
• 测量误差 2%
• 分辨率 0.001Ω
• 测量范围 300mΩ--50Ω;

用途

　　主要用途:测试大型地网的接地电阻。可测变电站地网、水火电厂、微波站、避雷针接地电阻。

特点

　　1、测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量。

　　2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。20V工频干扰电压带来的误差仅为0.002Ω。

　　3、精度高。可用来测量接地阻抗很小的大型地网。

　　4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。

　　5、可测量现场干扰，方便用户估计测量误差。

　　6、具备断线报警功能，避免了错误测量。

　　7、操作简单。全中文菜单式操作，直接显示出测量结果。

　　8、可保存50组测量数据，且自带微型打印机可现场打印测量结果。

　　9、布线劳动量小，无需大电流线。

　　10、本仪器体积小、重量轻，方便携带。

产品介绍

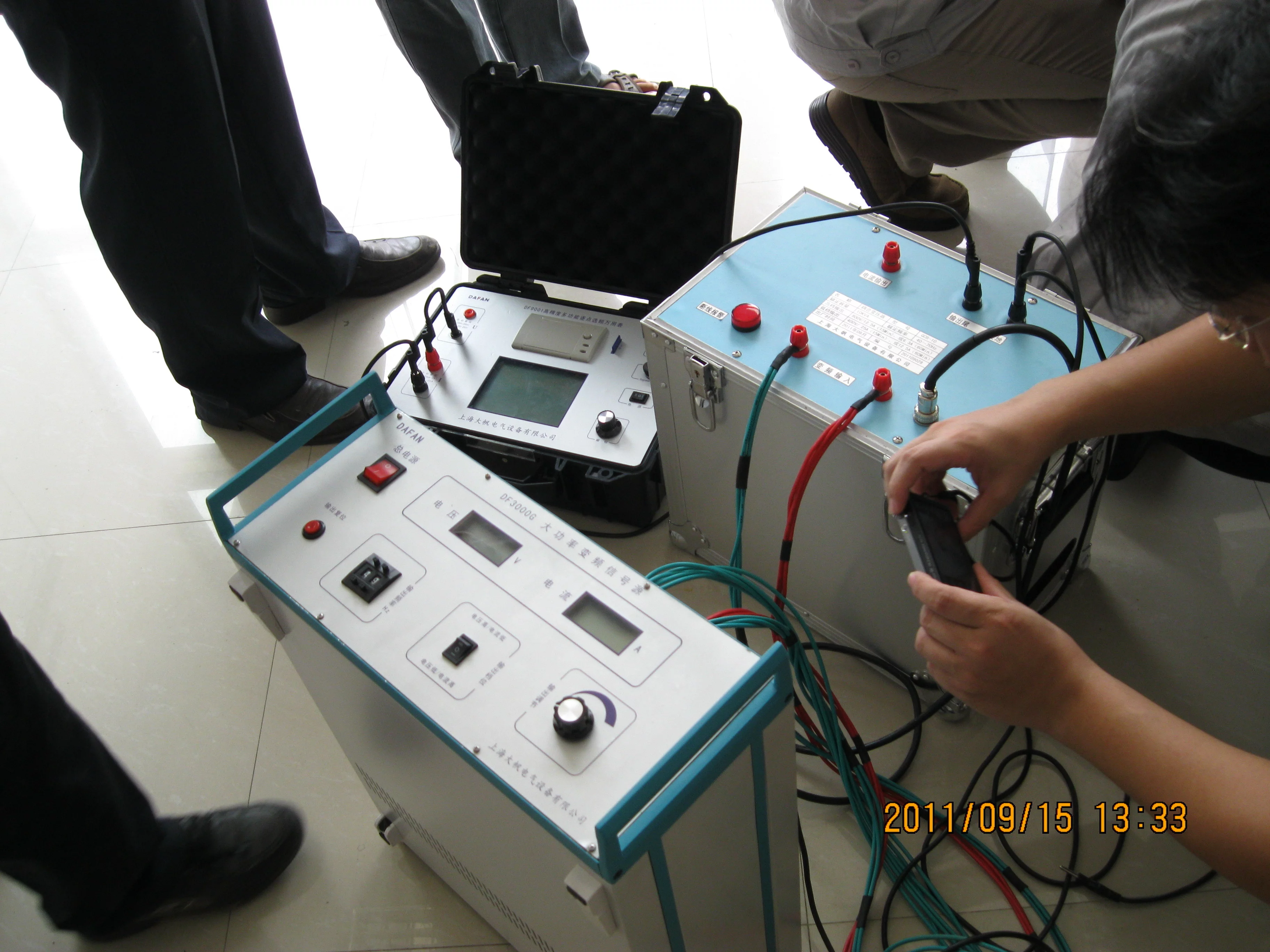

　　DF9000大型地网变频大电流接地特性测量系统

　　DF910K大型地网变频大电流接地阻抗测量 系统

　　DF902K变频抗二扰接地阻抗测量仪

　　1、DF9000大型地网变频大电流接地特性测量系统:系统输出功率大(2-20KW)，电压高(0-1000V)，输出电流大(0-50A)。精确测量接地阻抗，接地电抗，接地电阻，接触电压，跨步电位差，场区地表电位梯度，接触电压，接触电位差，跨步电压，转移电位，导通电阻，土壤电阻率等参数，可全面测量大型地网的各项特性参数，完全满足新版DL/T475-2006《接地装置特性参数测量导则》的要求。

　　2、DF910K大型地网变频大电流接地阻抗测量系统:系统输出功率大(5-20KW)，输出电压(0-1000V)，输出电流(0-50A)。精确测量接地阻抗，接地电阻，接触电位差，接地电抗，导通电阻，土壤电阻率等参数。

　　3、DF902K变频抗干扰接地阻抗测量仪:系统输出功率2kW，输出电压(0-200-400V).测试输出电流(0-10A)。精确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。可满常规接地网的测量。

主要功能

　　1.精确测量大型接地网接地阻抗、接地电阻、接地电抗;

　　2.精确测量大型接地网场区地表电位梯度;

　　3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压;

　　4.精确测量大型接地网转移电位;

　　5.测量接地引下线导通电阻;

　　6.测量土壤电阻率

　　DF9000大型地网变频大电流接地特性测量系统

　　1、测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量。

　　2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。

　　3、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。

　　4、操作简单，全中文汉显显示，直接显示出测量结果。 5、自带微型打印机可现场打印测量结果。

产品技术指标

　　1、测量范围:300mΩ--50Ω;

　　2、分辨率:0.001Ω

　　3、测量误差:2%

　　4、测试频率:45Hz、55Hz

　　5、最大输出电流5A

　　6、最大输出电压:30V

　　7、测量线要求: 电流线铜芯截面积≥1.5 mm2电压线铜芯截面积≥0.2mm2

　　8、供电电源:AC220V±10%，50Hz

　　9、外形尺寸:40cm×32cm×18cm

　　10、仪器重量:8kg

注意事项

　　1、本仪器测量时范围为0~10Ω，如果超过量程或其它故障，如断线等，仪器将显示"超量程"字样，请检查后再进行测量。

　　2、本仪器采用交流异频电源，为使仪器可靠使用，在测试过程中尽量减小电流极接地电阻(比如深埋或浇灌盐水等)，如超过仪器负载能力，仪器将显示"回路电阻偏大"字样。

　　1、 本仪器如出现其它故障，请直接与本公司联系，,请勿自行拆开。

　　说明:

　　1、E极在使用三极法测量时必须与P1短接起来，但当地网接地电阻很小，为了减小接触电阻引起的误差，需单独引线与地网测试点相连。

　　2、测试引线长度及布线方式按有关规程执行。下面两种方式仅供参考:

　　测试电流引线长度取地网对角线长度的4~5倍(平行布线法)或2倍以上(三角形布线法)，电压引线长度为电流引线长度0.618倍(平线布线法)或等于电流线(三角形布线法)。
