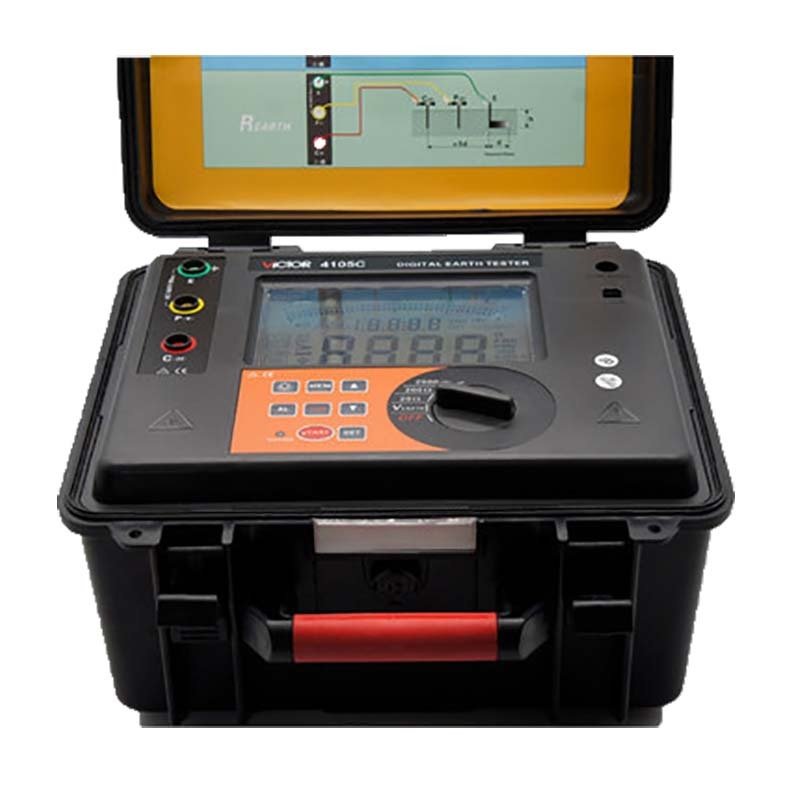

地阻仪
地阻仪是一种手持式测量电器接地地阻的设备。
仪器配备有测试所必需的附件，操作简单、直观。地阻仪用于接地电阻的测量，并在此基础上评价接地质量。
- 中文名 地阻仪
- 性质 接地测量仪
- 作用 用于接地电阻的测量
- 钳口 电压钳和电流钳
- 最小分辨率 0.01Ω
地阻仪简介
地阻仪是一种手持式的接地测量仪。仪器配备有测试所必需的附件，操作简单、直观。地阻仪用于接地电阻的测量，并在此基础上评价接地质量。
数字双钳式电阻仪样例 地阻仪原理
本仪表配有两个钳口：电压钳和电流钳。
电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。
地阻仪参数
1．接地电阻测量范围：
双钳法：0.01Ω~1000Ω
地桩法：0.01Ω~1000Ω
2．误差:
双钳法：±2%±2个字
地桩法：±1.5%±2个字
3．最小分辨率：0.01Ω
4．钳口尺寸：Φ50mm
5．存储容量：200组数据
6．工作温度：0ºC ~ + 50°C
7．电源：8节5号镍氢充电电池或普通AA电池
8．重量：0.8Kg
9．尺寸：265mm×130mm×65mm
注意事项
1．存放保管本表时，应注意环境温度湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体。
2．测量保护接地电阻时，一定要断开电气设备与电源连接点。在测量小于1Ω的接地电阻时，应分别用专用导线连在接地体上，C2在外侧P2在内侧如图四所示：
3．测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。
4．测量地电阻时最好反复在不同的方向测量3～4次，取其平均值。
5．本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流时，优先使用交流电。
6．当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。
