圆振动筛

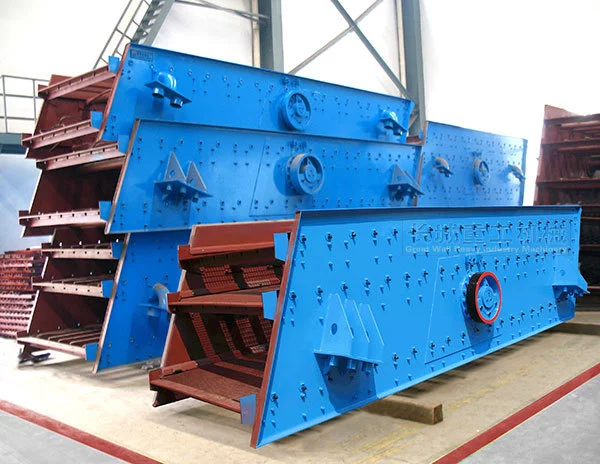

圆振动筛圆振动筛做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
- 中文名 圆振动筛
- 外文名 Circular vibrating screen
- 归类 工业机械
- 适用范围 应用于矿山、建材、交通、能源、化工等行业的产品筛选和分级
结构
圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。
振动筛结构组成:圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂(或支承)装置及电动机等组成。
YKX稀油圆振动筛结构:由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。
YKX稀油圆振动筛 性能特点
YKX稀油圆振动筛的特点优势:
1、处理能力大，筛分效率高。
2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。(轴承温升小于35°)。
YKX稀油圆振动筛 3、振动器整体拆装，维护、更换方便，大大缩短了检修周期。(更换振动器只需1~2小时)。
4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。
5、筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点。
6、电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。
圆振动筛特点:
1、圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便。
YKX稀油圆振动筛 2、圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
3、圆振动筛采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。
适用行业
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳特点
使用维护
振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。
故障解决
原因分析
1、筛面受力不均
入料不均:进入圆振筛的下料漏斗，是一个人字型的漏斗，而入料皮带时常跑偏和漏斗积泥等原因，导致分料不均，从而致使一边筛网严重过载，而另一边筛网近乎空载运行，所以常造成筛网磨损不均破损较快。
振动筛工程图 2、筛面受力过大和布料不均:漏斗和圆振筛入料端距离太高，矿石从漏斗进入圆振筛时，对入料处冲击力过大，导致入料处大梁断裂、箱体开裂等问题;矿石进入圆振筛入料端后，分布不均匀，矿石总是往一侧跑，只有一半的筛网起到筛分作用，导致一边积矿严重，筛分效率低。
物料滞留时间过长
矿石在筛网上移动慢，矿石移动速度过慢，导致筛面上积矿过多，使圆振筛总是在超负荷的状态下运行，从而导致筛网破损快，挠性联轴器撕裂、弹簧损坏、大梁断裂、箱体开裂等一系列故障
针对以上问题，从以下 3 个方面进行了整改。
1、 增加分料器
针对漏斗分料不均，对漏斗进行改造，在皮带下料处增加一个分料器，分料器可以根据皮带跑偏的情况左右移动，把矿石均匀分入两边漏斗，进入圆振筛，使两边入料相对均衡，很好地解决入料不均的问题。同时也改变筛网的材料，例如采用超耐磨鑫海耐磨筛网，耐磨防腐，使用寿命长。
2、 降低高差，调整入料漏斗位置
针对冲击力过大的问题，通过降低漏斗出料端和圆振筛入料端的高差，使矿石很平稳的流入圆振筛，很大程度上降低了矿石对圆振筛冲击力，使圆振筛受力较为均衡，有效解决了箱体开裂、纵梁断裂等问题。同时为了解决矿石在入料端口分布不均的情况，在入料口加宽入料漏斗位置，从而使物料均匀地分布于整个筛面，使筛分效率大大提高。
3、 增大筛面坡度，提高矿石移动速度
矿石在筛面上移动速度慢，导致筛面上积矿厚，压矿严重。影响移运速度的主要因素，有圆振筛的振幅和筛网的坡度。调整振幅是通过添加偏心块来完成，在生产中通过调整圆振筛的振幅实践表明，效果并不明显。所以在实际中一般调整圆振筛的角度，在进料量不变的情况下，加大圆振筛的坡度，提高了矿石的运行速度，减少了矿石在筛网上的停留时间。
分类
圆振动筛分为三种:YK型圆振动筛、YKR型圆振动筛和YA型圆振动筛
参数
YK参数
型号 | 筛面层数 | 筛网 面积 (㎡) | 筛孔 尺寸 (mm) | 筛面规格 (mm) | 最大进 料边长 (mm) | 处理 能力 (t/h) | 振动频率 (r/min) | 双振幅 (mm) | 电动机 功率 (kw) | 重量 (t) | 外形尺寸 (L×W×H) (mm) |
4YK1860 | 4 | 10.8 | 5-100 | 1800×6000 | 400 | 80-320 | 850 | 8 | 22 | 8.2 | 6417×3439×4276 |
2YK2160 | 2 | 12.8 | 5-80 | 2100×6000 | 400 | 100-330 | 850 | 8 | 30 | 7.5 | 7005×3470×3654 |
3YK2160 | 3 | 12.8 | 5-100 | 2100×6000 | 400 | 100-380 | 850 | 8 | 45 | 8.2 | 7172×3528×4133 |
YA参数
型号 | 筛面层数 | 筛网面积 (㎡) | 筛孔尺寸 (mm) | 筛面规格 (mm) | 最大进料边长 (mm) | 处理能力 (t/h) | 振动频率 (r/min) | 双振幅 (mm) | 电动机 功率 (kw) | 重量 (不包括电机) (t) | 外形尺寸 (L×W×H) (mm) |
2YA1230 | 2 | 3.70 | 3-50 | 1220×3050 | 200 | 10-90 | 800-970 | 8 | 5.5 | 2.34 | 3502×2127×1868 |
3YA1230 | 3 | 3.70 | 3-80 | 1220×3050 | 200 | 30-90 | 800-970 | 8 | 7.5 | 3.05 | 3538×2168×2245 |
2YA1542 | 2 | 6.10 | 5-50 | 1500×4200 | 200 | 50-180 | 970 | 8 | 15 | 5.33 | 5081×2573×2660 |
2YA1548 | 2 | 7.10 | 5-50 | 1500×4800 | 200 | 50-190 | 970 | 8 | 15 | 5.50 | 5745×2573×3367 |
3YA1548 | 3 | 7.10 | 5-50 | 1500×4800 | 200 | 50-200 | 970 | 8 | 15 | 6.08 | 5909×2573×3367 |
YKR参数
型号Model | 筛面Screen Deck | 给料粒度Max Feed Size(mm) | 处理量Capacity(t/h) | 电机功率Motor Power(kw) | 重量Weight(kg) | |
面积Deck Size( ㎡ ) | 倾角Installation Slope(°) | |||||
YKR1022 | 2.25 | 5~35 | <300 | 27~135 | 5.5 | 2141 |
YKR1230 | 3.6 | 5~35 | <300 | 43~216 | 7.5 | 2580 |
YKR1237 | 4.5 | 5~35 | <300 | 54-~270 | 7.5 | 2978 |
YKR1427 | 5.25 | 5~35 | <300 | 63~315 | 11 | 3210 |
YKR1445 | 6.3 | 5~35 | <300 | 75~387 | 11 | 3997 |
YKR1637 | 6 | 5~35 | <300 | 72~360 | 11 | 3771 |
YKR1645 | 732 | 5~35 | <300 | 86~432 | 15 | 5045 |
YKR1837 | 6.75 | 5~35 | <300 | 81~414 | 15 | 4650 |
YKR1845 | 8.1 | 5~35 | <300 | 97~486 | 15 | 5262 |
YKR1852 | 9.45 | 5~35 | <300 | 113~567 | 18.5 | 5703 |
YKR2045 | 9 | 5~35 | <300 | 108~540 | 18.5 | 6025 |
YKR2052 | 10.5 | 5~35 | <300 | 126~630 | 18.5 | 6835 |
YKR2060 | 12 | 5~35 | <300 | 129~680 | 22 | 7297 |
YKR2445 | 10.8 | 5~35 | <300 | 116.1~648 | 22 | 6923 |
YKR2452 | 12.6 | 5~35 | <300 | 151~756 | 22 | 7430 |
YKR2460 | 14.4 | 5~35 | <300 | 172~864 | 30 | 9460 |
YKR3045 | 13.5 | 5~35 | <300 | 162~810 | 30 | 8673 |
YK圆振动筛技术参数
特点
1、圆振动筛结构新颖，技术参数先进，处理能力大，筛分效率高。
2、圆振动筛采用振动电机作为激振源，使用维修方便。
安装方法
吊装振动筛一般用于破碎行业，需要配套的有皮带机和溜槽。吊装振动筛的质量大约在7000斤左右吧，而且需要安装在 一个4米高的振动平台。吊装筛的大致安装方法如下: 由于它的质量较大，且需要安装在四米高的平台上，所以我们要动用吊车。大致的准备工作应该是这样的:吊车一部 ，千斤绳一根;人员方面最起码的焊工要三人，专业操作起重机的2人，安装技术人员和管理人员分别一人。安装前最好 多看几遍图纸，牢记每个部件的安装位置。然后一切就绪就可以开始安装。
安装过程中一定要注意安全，每个在场人员必须佩戴安全帽，一切的操作要听管理人员的指挥。免得因配合不协调而 导致操作上的安全问题。吊装筛的安装应遵循由上到下的安装原则，安装一部固定一步，固定一步检查一步。最后安装完 成后要在技术人员的指导下开机试验，待一切调试完成后方能投入到生产中去，且不能省去任何一个环节。
吊装振动筛看似很庞大的一个家伙，但是遵循安装流程的话，一切会很简但很简单。安装过程中一定要注意安全，操作过程中也一定要注意安全!
操作要点
1、操作人员在工作前应阅读值班记录，并进行设备的总检查。检查三角带的张紧程度、振动器中的油位情况，检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。
2、振动筛启动应遵循工艺系统顺序。
3、在振动筛工作运转时，要用视、听觉检查激振器和筛箱工作情况。振动筛停车后应用手触摸轴承盖附近，检查轴承温升。
4、振动筛停车应符合工艺系统顺序。振动筛除特殊要求外，严禁带料停车后继续向筛子给料。
5、振动筛交接班时应把当班筛子技术状况和发现的故障记入值班记录。振动筛记录中应注明零部件的损伤类别及激振器加、换油日期。
圆振动筛概述
用途及使用条件
圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。
结构特征
驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷; 振动器采用偏心式结构，结构简单;可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命;传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
公害处理:废油、废水、染整废水、助剂、活性碳特点 圆振动筛的特点。
1、圆振动筛结构新颖，技术参数先进，处理能力大，筛分效率高。
2、圆振动筛采用振动电机作为激振源，使用维修方便。
3、圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
4、圆振动筛采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。
NH系列
产品简介
NH系列圆振动筛主要用于冶金、煤炭、矿石等干式物料的筛分，其运动轨迹近似于圆。该机先进的环槽铆钉连接，大游隙轴承润滑振动器，具有坚固耐用、运行平稳、噪音低、安装方便等特点。按其结构可分为吊挂式和作势两种。
工作原理
NH系列圆振动筛是利用普通电机外拖振动器，使筛体沿激振力方向作周期往复性振动，物料在筛面上作圆运动，从而达到筛分目的。
NH系列圆振动筛由振动源、筛体、筛网、减振装置、底座等组成，结构合理，坚固耐用。
技术参数
| 型号规格 | 筛网 | 筛面倾角 (°) | 筛网面积(m) | 振动频率(r/min) | 双振幅 (mm) | 处理能力(m/h) | 电机功率(kW) | 外形尺寸(L×W×H) (mm) | 重量 (kg) |
| 2YK1224 | 2 | 15 | 2.88 | 970 | 6-8 | 20-120 | 5.5 | 2673×2382×2027 | 1750 |
| YK1235 | 1 | 15 | 4.2 | 970 | 6-8 | 20-150 | 5.5 | 3710×2464×1450 | 1729 |
| 2YK1235 | 2 | 15 | 4.2 | 970 | 6-8 | 20-150 | 7.5 | 3705×2393×2339 | 2476 |
| 3YK1235 | 3 | 15 | 4.2 | 970 | 6-8 | 20-150 | 7.5 | 3621×2521×2581 | 3158 |
| 4YK1235 | 4 | 15 | 4.2 | 970 | 6-8 | 20-150 | 11 | 3510×2521×2830 | 4160 |
| YK1545 | 1 | 17.5 | 6.75 | 970 | 6-8 | 20-150 | 11 | 4904×3044×2179 | 3319 |
| 2YK1545 | 2 | 17.5 | 6.75 | 970 | 6-8 | 20-150 | 15 | 5042×3090×3165 | 5308 |
| 3YK1545 | 3 | 17.5 | 6.75 | 970 | 6-8 | 20-150 | 15 | 4972×3090×3395 | 5915 |
| 4YK1545 | 4 | 17.5 | 6.75 | 970 | 6-8 | 20-150 | 18.5 | 4915×3155×3804 | 7260 |
| YK1548 | 1 | 17.5 | 7.2 | 970 | 6-8 | 20-150 | 11 | 5190×3044×2186 | 3319 |
| 2YK1548 | 2 | 17.5 | 7.2 | 970 | 6-8 | 20-150 | 15 | 5265×3140×3208 | 5284 |
| 3YK1548 | 3 | 17.5 | 7.2 | 970 | 6-8 | 20-150 | 15 | 5200×3090×3440 | 6186 |
| 4YK1548 | 4 | 17.5 | 7.2 | 970 | 6-8 | 20-150 | 18.5 | 5200×3155×3849 | 7284 |
| YK1860 | 1 | 20 | 10.8 | 970 | 6-8 | 32-350 | 15 | 6302×3365×2992 | 4651 |
| 2YK1860 | 2 | 20 | 10.8 | 970 | 6-8 | 32-350 | 18.5 | 6020×3455×3756 | 6195 |
| 3YK1860 | 3 | 20 | 10.8 | 970 | 6-8 | 32-350 | 18.5 | 6020×3455×4180 | 7613 |
| 4YK1860 | 4 | 20 | 10.8 | 970 | 6-8 | 32-350 | 22 | 5963×3505×4463 | 8650 |
| YK2160 | 1 | 20 | 12.6 | 970 | 6-8 | 66-720 | 18.5 | 6302×3730×2992 | 4917 |
| 2YK2160 | 2 | 20 | 12.6 | 970 | 6-8 | 66-720 | 22 | 5966×3958×3975 | 6856 |
| 3YK2160 | 3 | 20 | 12.6 | 970 | 6-8 | 66-720 | 30 | 5966×3958×4400 | 9112 |
| 4YK2160 | 4 | 20 | 12.6 | 970 | 6-8 | 66-720 | 30 | 5966×3958×4780 | 11405 |
| YK2460 | 1 | 20 | 14.4 | 970 | 6-8 | 75-750 | 18.5 | 6302×4155×2992 | 5243 |
| 2YK2460 | 2 | 20 | 14.4 | 970 | 6-8 | 75-750 | 30 | 6027×4308×3975 | 8503 |
| 3YK2460 | 3 | 20 | 14.4 | 970 | 6-8 | 75-750 | 30 | 6027×4308×4400 | 10411 |
| 4YK2460 | 4 | 20 | 14.4 | 970 | 6-8 | 75-750 | 30 | 5966×4308×4780 | 12068 |
| 2YK2475 | 2 | 20 | 18 | 970 | 6-8 | 120-900 | 30 | 7812×4308×4642 | 10709 |
存放安检
设备在出厂前需精工征集装配及无负载试车，经检查各项指标合格后方能出厂，因此，设备在发运到使用现场后，应按装箱清单及成套设备发货单检查整台机器的零部件是否齐全，技术文件有否纰漏。
设备到达现场后，不可直接搁置在地面上，应平稳放置在平整的枕木上，并要求离地面距离不小于250mm。如果存放在露天，应加防油布遮盖，以防风雨侵蚀。
日常保养
一、启动前:
1、检查粗网及细网有无破损。
2、每一组束环是否锁紧。
3、检查旋振筛的筛框的V型圈是否有破损，如果有破损需要及时修补，防止物料泄露。
二、启动时:
1、注意有无异常杂音。
2、电流是否稳定。
3、振动有无异状。
三、使用后:每次使用完毕即清理干净。
定期保养
定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。振动:有了型号 筛面规格 筛面层数 筛孔尺寸 进料粒度 处理量 电机功率 振动频率 双振幅这些数据，可以让搜索震动筛的人有更深刻的了解。
