树木的无损检测和安全性评估是最近几年园林部门及树木学专家关注的重点。无损检测又称非破坏性检测,是利用材料的不同物理力学性质或化学性质在不破坏目标物体内部及外观结构与特性的前提下，对物体相关特性(如形状、位移、应力、光学特性、流体性质、力学性质等)进行测试与检验，尤其是对各种缺陷的测量，无损检测的最大特点是既不破坏材料的原有特性，又能在短时间内连续获得检测结果；立木的安全性主要是由于立木本身存在空洞或腐朽，或者是根部受到破坏时，在风力或其它外界因素的作用下产生破坏的可能性。根据最近几年的研究能发现，国外关于这两个方面的研究比较多，而且已经有比较完善的标准，但是国内目前还没有完整的树木安全性评估体系，一些园林部门在对园林树木及古树名木进行维护时又不能完全参照国外的评估标准，导致很多工作无法开展。

应用背景

　　​树木的无损检测和安全性评估是最近几年园林部门及树木学专家关注的重点。无损检测又称非破坏性检测,是利用材料的不同物理力学性质或化学性质在不破坏目标物体内部及外观结构与特性的前提下，对物体相关特性(如形状、位移、应力、光学特性、流体性质、力学性质等)进行测试与检验，尤其是对各种缺陷的测量，无损检测的最大特点是既不破坏材料的原有特性，又能在短时间内连续获得检测结果；立木的安全性主要是由于立木本身存在空洞或腐朽，或者是根部受到破坏时，在风力或其它外界因素的作用下产生破坏的可能性。根据最近几年的研究能发现，国外关于这两个方面的研究比较多，而且已经有比较完善的标准，但是国内目前还没有完整的树木安全性评估体系，一些园林部门在对园林树木及古树名木进行维护时又不能完全参照国外的评估标准，导致很多工作无法开展。

仪器用途

　　检测仪（包括检测箱和工具箱）和树木缺陷成像软件组成，用于检测树木内部缺陷情况，广泛适用于古树名木、行道树等活立木的内部缺陷检测和定位。产品使用时，在被测木材的横截面上安装检测传感器，然后用锤子依次击打每个传感器，从而获得各个传感器之间的应力波传播数据。检测仪将数据传给配套的树木缺陷成像软件，成像软件根据获取的数据进行木材横截面缺陷的断层成像。

仪器工作原理

　　每套仪器传感器配备的振动计和电子感应器，可实时分析引入的应力波，用锤子敲击传感器，产生的应力波将在木材中传播，同时应力波传播信号会被传感器记录下来，并被转换成应力波参数。用矩阵形式收集并分析这些参数，并通过程序计算生成线段图或二维成像图，帮助使用者获得更直观有效地分析当前测量木材的材质好坏，从而做出决策。

系统组成

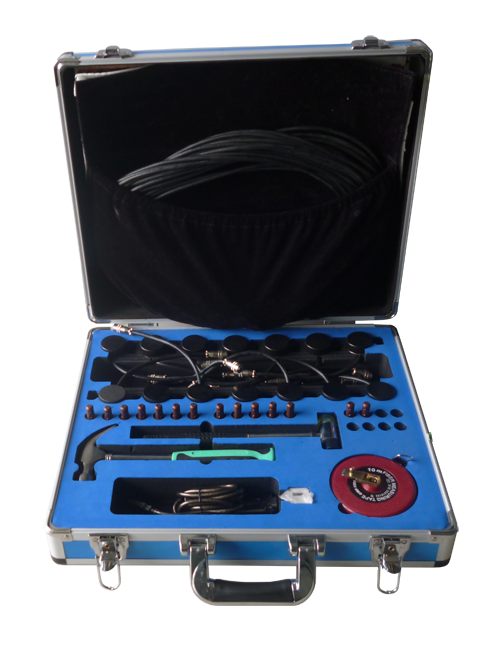

　　主仪器检测箱：

探伤仪

　　工具箱（传感器(12个、充电器 、铁锤、橡皮锤、传感器连接线、数据线）

　　笔记本电脑（用于安装木材缺陷成像软件来记录成像数据，并生成数据表格和图形。注：该软件不能在win7 Home版下运行）

缺陷成像软件

　　木材缺陷成像软件设计用来记录木材内部缺陷成像数据，并以矩阵、线段图或二维图像的形式显示数据。

　　记录数据包括：

　　Ÿ 立木检测高度

　　Ÿ 立木截面

　　Ÿ 传感器距离矩阵

　　Ÿ 应力波传播参数

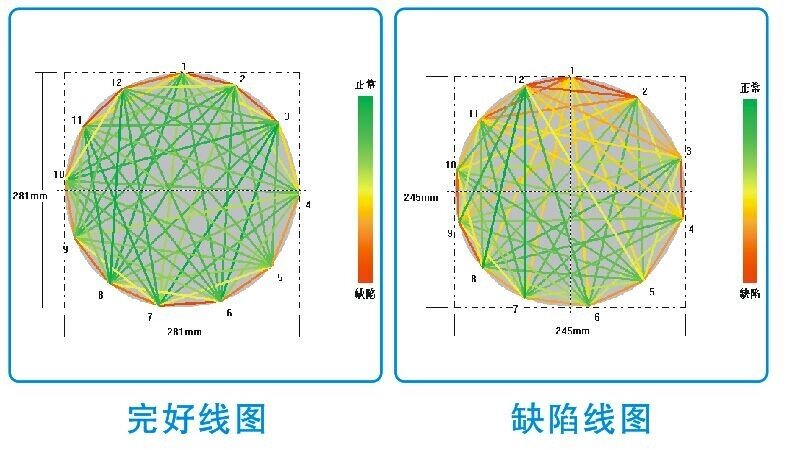

　　Ÿ 线段图

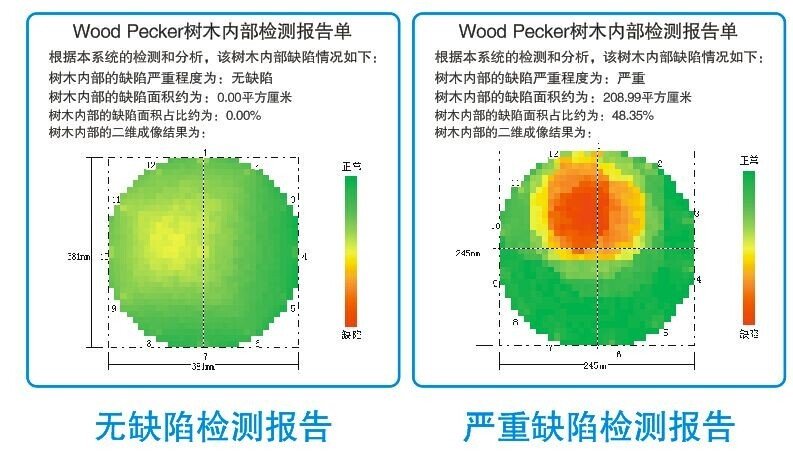

　　Ÿ 二维成像图

功能特点

　　1、产品可设定木材截面需安装传感器的个数，最多为12个传感器。

　　2、产品可显示应力波传播时间，在检测过程中可实时观察检测数据。

　　3、树木缺陷成像软件可纪录各个检测点之间的应力波传播数据、应力波传播线段图和木材内部缺陷图像。

　　4、产品可以打印检测情况报告单，将树木截面缺陷成像情况输出。

测量前准备

　　A:各个传感器的距离=同一水平的树木周长÷传感器个数

　　B:传感器数量选择要适当，小型树可能只要求较少数量，而大型树可能需要较多。

　　注意：传感器的数量越多，将增加测量精度和分辨率。

安装过程

　　仪器安装（注：在树干或枝条的同一水平位置测量周长，周长除以传感器的数量，得到传感器间安装距离。）

树木检测显示

仪器使用注意

　　1:请保护所有部件，防止潮湿、灰尘、霜冻和雷击

　　2:请勿拆卸设备

　　3:请勿过度弯曲、折叠电缆，或在接头连接状态下拉扯电缆

　　4:测量完成后，从木材上移去钢钉时，应避免伤害其他部件

　　5:请勿使用传感器移去木材上的钢钉

　　6:建议使用随机配备的充电器

　　7:如果出现紧急情况，请关闭总开关

　　8:防止电池短路

　　9:请保持敲击力度均匀
