铣床的种类很多，按照结构形式和加工性能的不同，可以分为立式铣床、卧式铣床、龙门铣床、仿真铣床和专用铣床等。

万能铣床是一种通用的多用途机床，它可以用圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀及端面铣刀等刀具对各种零件进行平面、斜面、螺旋面及成型表面的加工，还可以加装万能铣头分度头和圆工作台等机床附件来扩大加工范围。常用的万能铣床有两种，一种是X62W型卧式万能铣床，铣床水平方向放置;另一种是X52K型立式万能铣床，铣头垂直方向放置。这两种铣床的工作原理等都一样，电气控制线路经过系列化以后也基本一样。

• 中文名称 卧式万能铣床
• 外文名称 Horizontal universal milling machine
• T型槽数目 3
• 最大负荷kg 800
• T型槽宽度 18mm

产品简介

卧式万能铣床

　　加工工件时，铣刀装在主轴上，铣刀旋转为主运动，工件随工作台作纵向或横向进给运动，升降台沿床身导轨升降使工件作垂直方向运动。没有转台的铣床叫卧式铣床。

产品要求

设计要求

　　万能铣床电路的设计任任务要求

　　万能铣床是一种通用的多用途高效率加工的机床，它可以对工件进行平面、斜面、沟槽、齿轮等加工。万能铣床只要由床身、主轴、刀杆、横梁、工作台、回转盘、横转盘和升降台等组成。

　　铣床的运动形式有主运动、进给运动机辅助运动。铣刀的旋转运动为主要运动，工作台的上下、左右、前后运动都是进给运动，其他的运动(如工作台的旋转运动)则是辅助运动。铣床有三台电动机。主轴电动机带动主轴转动;进给电动机带动工作台的上下、左右。前后运动;冷却泵电动机驱动冷却泵输送冷却液。

控制要求

　　1)主电路:

　　铣床对主轴电动机要求双向运转，主轴旋转惯性很大，需采用制动停车方式;进给电动机要求双向运转;冷却泵电动机只要求单线运行。

　　2)控制电路:

　　1.为了保证安全生产，对于铣床的主运动与进给运动，要求进给运动一定要在铣刀旋转之后才能运行，铣刀停止旋转前，进给运动就应该停止，否则将损坏道具和车床，因此，主轴电动机和进给电动机间应该有电气连锁装置。

　　2.冷却液泵电动机只有在主轴电动机工作时才能够启动，并且工作状态可选。

　　3.只是电路应该正确显示电源和主轴、进给、冷却液泵三台电动机的情况。

　　4.电路应该设有必要的短路保护、过载保护和电气连锁保护。

　　5.电路应设有局部照明装置。

注意事项

　　操作注意事项

　　1)设备应在指导教师指导下操作，安全第一。设备通电后，严禁在电器侧随意扳动电器件。进行排故训练，尽量采用不带电检修。若带电检修，则必须有指导教师在现场监护。

　　2)必须安装好各电机、支架接地线、设备下方垫好绝缘橡胶垫，厚度不小于8mm，操作前要仔细查看各接线端，有无松动或脱落，以免通电后发生意外或损坏电器。

　　3)在操作中若发出不正常声响，应立即断电，查明故障原因待修。故障噪声主要来自电机缺相运行，接触器、继电器吸合不正常等。

　　4)发现熔芯熔断，应找出故障后，方可更换同规格熔芯。

　　5)在维修设置故障中不要随便互换线端处号码管。

　　6)操作时用力不要过大，速度不宜过快;操作频率不宜过于频繁。

　　7)实习结束后，应拔出电源插头，将各开关置分断位。

　　8)作好实习记录。

技术参数

产品结构

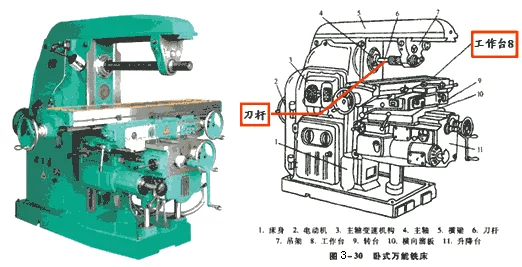

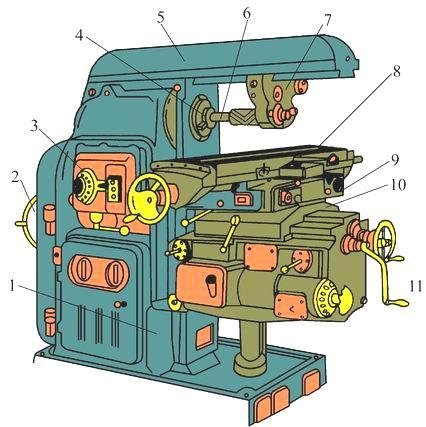

　　1、床身

　　床身用来固定和支撑铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨，供升降台上下移动。内部装有主电动机，主轴变速机构，主轴，电器设备及润滑油泵等部件。

　　2、横梁

　　横梁一端装有吊架，用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动，其伸出长度由刀杆长度来进行调整。

　　3、主轴

　　主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴，前端有7:24的精密锥孔，其作用是安装铣刀刀杆锥柄。

　　4、纵向工作台

　　纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。台面上的 T形槽用以安装夹具或工件。

　　5、横向工作台

　　横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。

　　6、转台

　　转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45o)，以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。

　　7、升降台

　　升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。

　　8、底座

　　底座用以支承床身和升降台，内盛切削液。
