单晶硅太阳能板

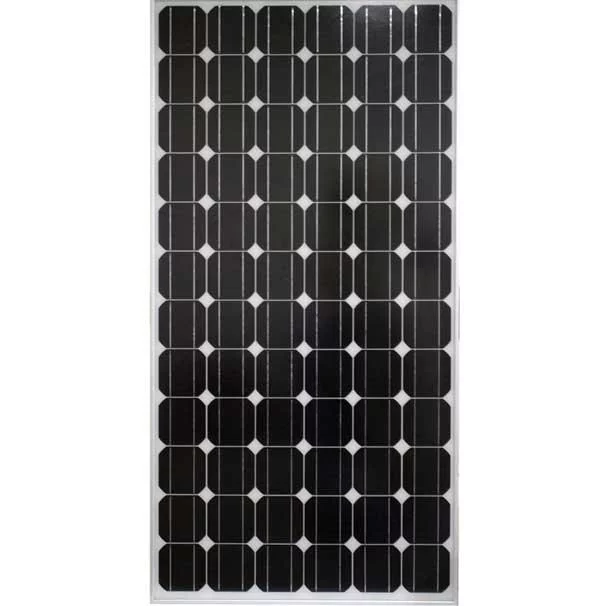

单晶硅太阳能板是用高转换效率的单晶硅电池片按照不同的串、并阵列方式构成的组件体。
- 中文名称 单晶硅太阳能板
- 外文名称 monocrystalline silicon solar panel
- 工作原理 光电效应
- 材料 玻璃、EVA
- 应用领域 交通领域、太阳能建筑站
简介
中文名:单晶硅太阳能板
英文名:monocrystalline silicon solar panel
太阳光照在半导体p-n结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由n区流向p区，电子由p区流向n区，接通电路后就形成电流。这就是光电效应太阳能板的工作原理。
材料介绍
1. 玻璃:超白布纹钢化玻璃，厚度3.2mm,在太阳电池光谱响应的波长范围内(320-1100nm)透光率达91%以上，
耐紫外光线的辐射，透光率不下降。钢化玻璃作成的组件可以承受直径25毫米的冰球以23米/秒的速度撞击。
2. EVA:厚度为 0. 5mm的优质EVA膜层作为太阳电池的密封剂和与玻璃、TPT之间的连接剂。具有较高的透光率和抗老化能力。
太阳电池封装用的EVA胶膜固化后的性能要求:
透光率大于90%;交联度大于65-85%;剥离强度(N/cm)，玻璃/胶膜大于30;TPT/胶膜大于15;耐温性:高温85℃、低温-40℃。，
3.TPT:太阳电池的背面，耐老化、耐腐蚀、耐紫外线辐射、不透气等基本要求。
4. 边框:所采用的铝合金边框具有高强度，抗机械冲击能力强。
功率型号
型号 | 功率 | 峰值电压 | 峰值电流 | 开路电压 | 短路电流 | 组件尺寸 | 重量 | 电池片转换效率 | 太阳能电池片 | 电池片数量 |
SFM300 | 300W | 34.56V | 8.69A | 42V | 9.03A | 1956×996×50mm | 22KG | 17.30% | 156*156mm | 72PCS |
SFM290 | 290W | 34.56V | 8.40A | 42V | 8.73A | 1956×996×50mm | 22KG | 16.60% | 156*156mm | 72PCS |
SFM280 | 280W | 34.56V | 8.11A | 42V | 8.43A | 1956×996×50mm | 22KG | 16% | 156*156mm | 72PCS |
SFM230 | 230W | 25.92V | 8.88A | 32.4V | 9.23A | 1476×991×50mm | 18KG | 17.50% | 156*156mm | 54PCS |
SFM220 | 220W | 25.92V | 8.49A | 32.4V | 8.82A | 1476×991×50mm | 18KG | 16.70% | 156*156mm | 54PCS |
SFM210 | 210W | 25.92V | 8.11A | 32.4V | 8.43A | 1476×991×50mm | 18KG | 16% | 156*156mm | 54PCS |
SFM190 | 190W | 34.56V | 5.5A | 42V | 5.72A | 1580×808×35mm | 15KG | 17% | 125*125mm | 72PCS |
SFM185 | 185W | 34.56V | 5.34A | 42V | 5.55A | 1580×808×35mm | 15KG | 16.50% | 125*125mm | 72PCS |
SFM180 | 180W | 34.56V | 5.21A | 42V | 5.41A | 1580×808×35mm | 15KG | 16% | 125*125mm | 72PCS |
SFM150 | 150W | 17.28V | 8.69A | 21.6V | 9.03A | 1476×671×35mm | 11.5KG | 17.20% | 156*156mm | 36PCS |
SFM145 | 145W | 17.28V | 8.40A | 21.6V | 8.73A | 1476×671×35mm | 11.5KG | 16.60% | 156*156mm | 36PCS |
SFM140 | 140W | 17.28V | 8.11A | 21.6V | 8.43A | 1476×671×35mm | 11.5KG | 16% | 156*156mm | 36PCS |
SFM130 | 130W | 34.56V | 3.77A | 42V | 3.92A | 1076×806×35mm | 8KG | 17.50% | 125*83.3mm | 72PCS |
SFM125 | 125W | 34.56V | 3.62A | 42V | 3.76A | 1076×806×35mm | 8KG | 16.70% | 125*83.3mm | 72PCS |
SFM120 | 120W | 34.56V | 3.48A | 42V | 3.61A | 1076×806×35mm | 8KG | 16% | 125*83.3mm | 72PCS |
SFM100 | 100W | 17.28V | 5.79A | 21.6V | 6.02A | 1196×541×35mm | 7.8KG | 17.80% | 125*125mm | 36PCS |
SFM95 | 95W | 17.28V | 5.50A | 21.6V | 5.72A | 1196×541×35mm | 7.8KG | 17% | 125*125mm | 36PCS |
SFM90 | 90W | 17.28V | 5.21A | 21.6V | 5.41A | 1196×541×35mm | 7.8KG | 16% | 125*125mm | 36PCS |
SFM75 | 75W | 17.28V | 4.35A | 21.6V | 4.52A | 770×665×35mm | 5KG | 17.20% | 156*78mm | 36PCS |
SFM70 | 70W | 17.28V | 4.06A | 21.6V | 4.22A | 770×665×35mm | 5KG | 16% | 156*78mm | 36PCS |
SFM65 | 65W | 17.28V | 3.77A | 21.6V | 3.92A | 835×540×35mm | 4.8KG | 17.40% | 125*83.3mm | 36PCS |
SFM60 | 60W | 17.28V | 3.48A | 21.6V | 3.61A | 835×540×35mm | 4.8KG | 16% | 125*83.3mm | 36PCS |
SFM50 | 50W | 17.28V | 2.9A | 21.6V | 3.01A | 630×540×30mm | 3.8KG | 17.80% | 125*62.5mm | 36PCS |
SFM45 | 45W | 17.28V | 2.61A | 21.6V | 2.71A | 630×540×30mm | 3.8KG | 16% | 125*62.5mm | 36PCS |
SFM30 | 30W | 17.28V | 1.74A | 21.6V | 1.81A | 435×540×30 | 3.2KG | 16% | 125*41.7mm | 36PCS |
SFM25 | 25W | 17.28V | 1.45A | 21.6V | 1.51A | 645×285×30mm | 2.8KG | 17.80% | 125*31.25mm | 36PCS |
功率计算
太阳能交流发电系统是由太阳电池板、充电控制器、逆变器和蓄电池共同组成;太阳能直流发电系统则不包括逆变器。为了使太阳能发电系统能为负载提供足够的电源，就要根据用电器的功率，合理选择各部件。下面以100W输出功率，每天使用6个小时为例，介绍一下计算方法:
1.首先应计算出每天消耗的瓦时数(包括逆变器的损耗):
若逆变器的转换效率为90%，则当输出功率为100W时，则实际需要输出功率应为100W/90%=111W;若按每天使用5小时，则耗电量为111W*5小时=555Wh。
2.计算太阳能电池板:
按每日有效日照时间为6小时计算，再考虑到充电效率和充电过程中的损耗，太阳能电池板的输出功率应为555Wh/6h/70%=130W。其中70%是充电过程中，太阳能电池板的实际使用功率。
应用领域
1.用户太阳能电源:(1)小型电源10-100W不等，用于边远无电地区如高原、海岛、牧区、边防哨所等军民生活用电，如照明、电视、收录机等;(2)3-5KW家庭屋顶并网发电系统;(3)光伏水泵:解决无电地区的深水井饮用、灌溉。
2. 交通领域:如航标灯、交通/铁路信号灯、交通警示/标志灯、宇翔路灯、高空障碍灯、高速公路/铁路无线电话亭、无人值守道班供电等。
3. 通讯/通信领域:太阳能无人值守微波中继站、光缆维护站、广播/通讯/寻呼电源系统;农村载波电话光伏系统、小型通信机、士兵GPS供电等。
4. 石油、海洋、气象领域:石油管道和水库闸门阴极保护太阳能电源系统、石油钻井平台生活及应急电源、海洋检测设备、气象/水文观测设备等。
5.家庭灯具电源:如庭院灯、路灯、手提灯、野营灯、登山灯、垂钓灯、黑光灯、割胶灯、节能灯等。
6.光伏电站:10KW-50MW独立光伏电站、风光(柴)互补电站、各种大型停车厂充电站等。
7.太阳能建筑:将太阳能发电与建筑材料相结合，使得未来的大型建筑实现电力自给，是未来一大发展方向。
8.其他领域包括:(1)与汽车配套:太阳能汽车/电动车、电池充电设备、汽车空调、换气扇、冷饮箱等;(2)太阳能制氢加燃料电池的再生发电系统;(3)海水淡化设备供电;(4)卫星、航天器、空间太阳能电站等。
