升膜蒸发器（climbing film evaporator），其构成是液体根据虹吸泵的原理进入加热管加热，流入到分离器后液体与蒸汽分离开来，通过循环管流回到蒸发器，形成闭路循环，因此，这种蒸发器又称外循环蒸发器。

• 中文名 升膜蒸发器
• 外文名  climbing film evaporator
• 别称 外循环蒸发器
• 特点1 适用于高粘度产品
• 特点2 稳定高效操作

装置名

　　中文: 升膜蒸发器 英文:【化】 climbing film evaporator

工作原理

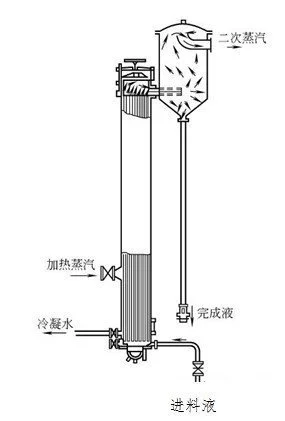

　　加热管由换热管组成，原料液经预热达到沸点或接近沸点后，由加热室底部引入，为高速上升的二次蒸汽带动，沿换热管内壁边流动边蒸发，在加热室顶部可达到所需的浓度，完成液由分离室底部排出，产生的二次蒸汽经设在上部分离板组除去汽泡、水珠、杂物后成为下一效的热源。升膜蒸发器适宜处理蒸发量较大，热敏性，粘度不大及易起泡的溶液，但不适于高粘度、有晶体析出和易结垢的溶液。

　　薄式干燥器的一种。药液预先加热到近沸腾状态，再送入设备。在加热室加热后沸腾产生二次蒸汽。二次蒸汽带动药液成膜，沿管壁成膜状上升。在此过程中完成干燥。适用于大批量稀药液。如果药液浓度随蒸发过程急剧增加。建议使用降膜式蒸发器。

升膜和降膜

　　主要特点:

　　1、液体高度湍流-为了摆脱重力影响而向上运动，因此升膜蒸发器也适用于高粘度产品和加热表面易结垢的产品。

　　2、稳定高效操作-基于在宽泛条件下的产品循环

　　工作原理:
与降膜蒸发器结构基本相同，主要区别在于原料液是从加热室的底部进入，料液进入加热管后，受热沸腾迅速汽化;蒸汽在管内迅速上升，料液受到高速上升蒸汽的带动，沿管壁形成膜状上升，并继续蒸发。产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热，液相则由分离室排出。

　　应用范围:
a、试用于蒸发量大、热敏、发粘、发泡物质的蒸发

　　b、由于单程操作的停留时间极短，可用作高浓缩器
