内圆磨床
内圆磨床主要用于磨削圆柱形、圆锥形或其他形状素线展成的内孔表面及其端面。
- 中文名称 内圆磨床
- 外文名称 internal grinding machine
- 应用学科 切削加工工艺与设备
概述

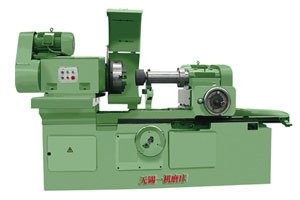

加工工件的圆柱形、圆锥形或其他形状素线展成的内孔表面及其端面的磨床。内圆磨床分为普通内圆磨床(图1)、行星内圆磨床、无心内圆磨床(图2)、坐标磨床和专门用途的内圆磨床等。按砂轮轴配置方式，内圆磨床又有卧式和立式之分。
① 普通
由装在头架主轴上的卡盘夹持工件作圆周进给运动，工作台带动砂轮架沿床身导轨(见机床导轨)作纵向往复运动，头架沿滑鞍作横向进给运动(见机床);头架还可绕竖直轴转至一定角度以磨削锥孔。
② 行星
工作时工件固定不动,砂轮除绕本身轴线高速旋转外还绕被加工孔的轴线回转，以实现圆周进给，它适于磨削大型工件或不宜旋转的工件如内燃机气缸体等。
③ 无心
工作时工件外圆支承在滚轮或支承块上，工件端面由磁力卡盘吸住并带动旋转，但略可浮动，以保证内外圆的同心度。小规格内圆磨床的砂轮转速最高可达十几万转每分。在大批量生产中使用的内圆磨床，自动化程度要求较高，在磨削过程中，可用塞规或测微仪自动控制尺寸。
内圆磨床 结构
内圆磨床分为普通内圆磨床和万能内圆磨床。其中万能内圆磨床是应用最广泛的磨床。在内圆磨床上可磨削各种轴类和套筒类工件的内圆柱面、内圆锥面以及台阶轴端面等。
磨床的主要部件为床身 。床身是磨床的基础支承件、在它的上面装有砂轮架、工作台、头架、尾座及横向滑鞍等部件。使这些部件在工作时保持准确的相对位置。床身内部用作液压油的油池。头架用于安装及夹持工件并带动工件旋转,头架在水平面内可逆时针方向转 90°。内圆磨具用于支承磨内孔的砂轮主轴。内圆磨具主轴由单独的电动机驱动。砂轮架用于支承并传动高速旋转的砂轮主轴。砂轮架装在滑鞍上，当需磨削短圆锥面时，砂轮架可以在水平面内调整至一定角度位置±30°。尾座和头架的顶尖一起支承工件。滑鞍及横向进给机构转动横向进给手轮。可以使横向进给机构带动滑鞍及其上的砂轮架作横向进给运动。 工作台由上下两层组成。上工作台可绕下工作台的水平面内回转一个角度(±10°)?用以磨削锥度不大的长圆锥面，上工作台的上面装有头架和尾座。它们可随着工作台一起，沿床身导轨作纵向往复运动。 机床的用途 :普通精度级万能内圆磨床，整机精度为IT6、IT7级。加工表面的表面粗糙度值Ra可控制在1.25和0.08μm范围内。万能内圆磨床可用于内内圆柱表面、内圆锥表面的精加工，虽然生产率较低，但由于万能内圆磨床通用性较好，被广泛用于单件小批生产车间、工具车间和机修车间。
特点
★机床的进给及补偿,由二个互不干涉的传动机构执行.进给系统具有定程磨削功能,采用手动或液动二种进给方式。★机床设有快跳机构，因此退出砂轮进行测量或修整后不必重新手动对刀。
★工作台快退设有中停装置，快退距离可按需要调整，以减少辅助时间。
★工作台起动手把设有安全联锁装置，确保装卸和测量工作时的安全性。
★机床砂轮轴最高转速为24000转/分，以提高磨削小孔。
★用户特殊订货。可改装电主轴变频调速以磨削小直径内孔。
★本机床设有端面磨削装置，能保证工件内孔与端面的垂直度。
技术参数
机床型号 | MD2110C | |
磨削孔径(mm) | φ5-φ100 | |
最大磨削深度(mm) | 150 | |
工件旋径(mm) | 罩内(mm) | φ260 |
罩外(mm) | φ480 | |
床头最大回转角度(°) | 20° | |
工件转速(r/min) | 180-500 4级steps | |
砂轮转速(r/min) | 10000、24000 | |
端磨转速(r/min) | 1600 | |
机床总功率(r/min) | 4.1 | |
工件电机功率(kw) | 0.45/0.75 | |
砂轮电机功率(kw) | 2.2 | |
机床外形尺寸(mm) | 2363×1260×1300 | |
机床重量(kg) | 2000 | |
机床使用电源 | 3N-50Hz 380V | |
工作精度 | 内孔圆度(μm) | 3 |
内孔圆柱度(μm) | 4 | |
内孔表面粗糙度(μm) | Ra0.63 |
操作规程
1.往复变向阀要灵敏，行程挡铁要根据工件磨削长度调整好，紧固牢靠。
2.第一次进刀时要缓慢。
3.用塞规或仪表测量工件时，砂轮要退出工件，并要停稳。砂轮和工件要有一定的安全距离。
4.用塞规测量工件，当拔出塞规时，一定要稳。
5.在磨削中砂轮破碎时，不要马上退出，应使其停止转动后再处理。
6.更换，修正砂轮时应遵守磨工一般安全规程。
