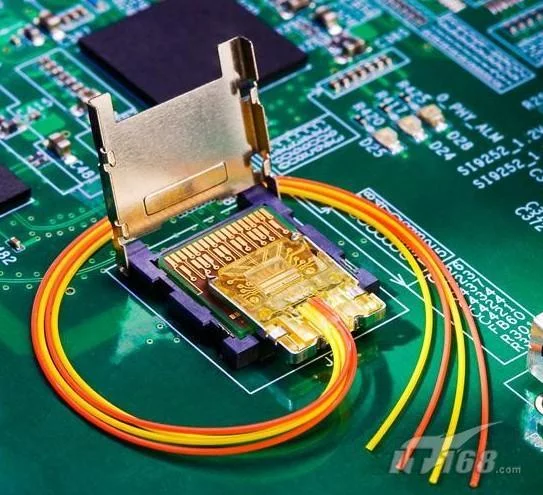

光纤接口是用来连接光纤线缆的物理接口。其原理是利用了光从光密介质进入光疏介质从而发生了全反射。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

• 中文名 光纤接口
• 用途 连接光纤线缆的物理接口
• 原理 利用了光从光密介质
• FC Ferrule，Connector

基本描述

　　光纤接口是用来连接光纤线缆的物理接口。其原理是利用了光从光密介质进入光疏介质从而发生了全反射。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

LC光模块

基本分类

　　光纤从内部可传导光波的不同，分为单模(传导长波长的激光)和多模(传导短波长的激光)两种。单模光缆的连接距离可达10公里，多模光缆的连接距离要短的多，是300米或500米(主要看激光的不同，产生短波长激光的光源一般有两种，一种是62.5的，一种是50的)。

　　光纤从光缆的接头部分的不同，分为SC接口和LC接口。SC接口为1GB接口，(SC=smart card)LC接口为2GB接口，(LC=Lucent Connector)。

　　判断光口单、多模式

　　1.通过标注的中心波长。中心波长850nm为多模，1310nm或1550nm为单模。

　　2.把光口的发射端激活，快速查看发射端是否有红光发出，如有则为多模口，否则为单模口。

　　光纤分类

　　单模光纤和多模光纤。单模光纤的内芯纤径小于多模光纤。

　　多模光纤的中心高折射率玻璃芯直径有两种型号：62.5μm和50μm。

　　单模光纤的中心高折射率玻璃芯直径有三种型号：8μm、9μm和10μm。相同条件下，纤径越小衰减越小，可传输距离越远。

功率范围

　　多模口发射功率比单模口小，与GBIC或SFP的型号直接相关，一般在-9.5dBm到-4dBm之间;单模光口的范围一般在0dBm左右，一些超长距接口会高达+5dBm。

　　接收功率的范围

　　多模口接收功率一般在-20dBm到0dBm之间;单模在-23 dBm到0dBm之间。

　　最大可接收功率叫做过载光功率，最小可接收功率叫做接收灵敏度。

　　工程上要求正常工作接收光功率小于过载光功率3-5dBm，大于接收灵敏度3-5dBm。一般来讲不管单模接口还是多模接口，实际接收功率在-5至-15dBm之间算比较合理的工作范围。

基本模块

　　一般都支持热插拔

　　GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型

　　SFP 小型封装GBIC,使用的光纤为LC型。

基本类型

　　单模：SM，波长1310 单模长距LH 波长1310，1550

　　多模：MM 波长850 1300

　　SX/LH表示可以使用单模或多模光纤

连接型号

　　“/”前面部分表示尾纤的连接器型号

　　“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头

　　“LC”接头与SC接头形状相似，较SC接头小一些。

　　“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等。

光纤接口

接头类型

　　FC 圆型带螺纹(配线架上用的最多)

　　LC小方头，直接连接设备SFP模块

　　ST 卡接式圆型

　　PC 微球面研磨抛光

　　APC 呈8度角并做微球面研磨抛光

　　SC 卡接式方型(路由器交换机上用的最多)

　　MT-RJ 方型,一头双纤收发一体( 华为8850上有用)

　　模块说明

　　1. SFP Combo 端口(端口号为9)与其对应的10/100/1000BASE-T以太网端口(端口号为9)在逻辑上光电复用，用户可根据实际组网情况选择其一使用，但二者不能同时工作，并且，在二者都连通的情况下，只有光口处于有效的工作状态。

　　2. SFP是Small Form-Factor Pluggable的缩写，可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC(MINI-GBIC),支持SX、LX、TX、LH，走1000M。

　　如何连接

　　连线前，先将DVD视盘机光纤输出口以及功率放大器光纤输入口的保护塞拔出，再将光纤线两端的保护帽拔出，就可进行DVD机与功率放大器的光纤连接。

基础

　　根据ANSI(美国国家标准协会)的规定，光纤通道作为某些上层协议(ULP专用的传输通道，应该支持IP，SCSI，HIPPI及其他高层协议等等。光纤通道不但在速度、距离和成本方面都有明显的优点，而且只需要添加一个光纤通道适配器(HBA)就可以使用现有的操作系统和很多软件。

　　FC协议栈的分层[1]

　　FC-0(物理接口，physical interface)是FC协议的最底层。物理层定义了不同物理介质、传输距离，信号机制标准，也定义了除了光纤同轴电缆和双绞线也可以作为传输介质。本层基本目的是发送和接收二进制(0，1)信号。

　　FC-0定义了数据传输的速度，指传输的有效数据的速度，目前有400MB/s，200MB/s，100MB/s，若加上帧头、编码等额外数据，速率就是4Gb/s，2Gb/s，1Gb/s。

　　FC-1层(Trannsmission Protocol，代码层)是对FC-。层的加强层，利用底层的功能实现字节或传输字的发送和接收。定义了基本传输信号的编码解码特殊字符和字符级的差错控制，采用8B/1 OB编码。

　　FC-2层(Signaling Protocol，协议层)定义了编码和解码的标准、原语和传输字。功能是发送和接收帧、帧序列、帧交换和数据包等。也就是利用FC-1层的功能一次传输一串数据。提供了一些在端到端之间传输信息单元的规则和机制。FC-2层的功能包括几种服务类型、帧格式的定义、序列分装与重组、交换管理、

　　地址分配、别名地址定义、多播管理等。

　　FC-3层(Common Services，服务层)一个节点只有一个FC-3层，给节点的上层提供了公共服务，这些服务利用FC-2层的功能来实现。如FC协议栈的分层图（b）所示。

　　FC-4(Mapping level)是协议映射层，定义了FC与ULP层之间的接口。若上层应用层为SCSI协议，那么FC-4层协议就是FCP协议。

光纤接口

拓扑结构

　　FC协议中定义了三种拓扑结构。

　　（1）点到点拓扑，两个设备直接连接，在这里一般是一个存储设备和一台服务器；优点是成本低，性能高;缺点是只允许两台设备，拓扑有限。如点到点拓扑图所示。[1]

　　点到点拓扑[1]

　　（2）环形拓扑(Arbitrated Loop，通过一个或多个FC集线器连接，最多可连127个设备。优点是支持更多设备;缺点是限制了数据的传输速率。如环形拓扑图所示。[1]

　　环形拓扑[1]

　　（3）光纤交换网拓扑(Fabric，服务器和大量存储设备通过多个FC交换机互连，因采用24位寻址方式所以最多可支持一千六百万台设备;优点是在保持系统性能的同时可支持多个设备;缺点是每个端口的成本提高。如Fabric拓扑图所示。

端口类型

　　FC网络一般由三个元素组成:发起端设备、目标端和互连设备。其中所有的设备都是用端口(Port)作为网络的连接，端口是网络的基础模块。FC Port又分为Nx Port，N Port，NL Port，L Port，FL Port，F Port，Fx Port， E Port，以及B Port。如图所示端口类型图解。

　　注:N端口=与Fabric直接连接的设备；NL端口=仲裁环上连接的设备；

　　F端口=Fabric的端口；FL端口=Fabric仲裁环上的端口；

　　EC Expansion端口一用于扩展网络的端口((FC交换机连接到FC交换机)；

　　G(Generic)端口=通用端口，可以作为F端口或E端口。
