介质损耗测试仪

2022-07-12 14:31:37 百科资料

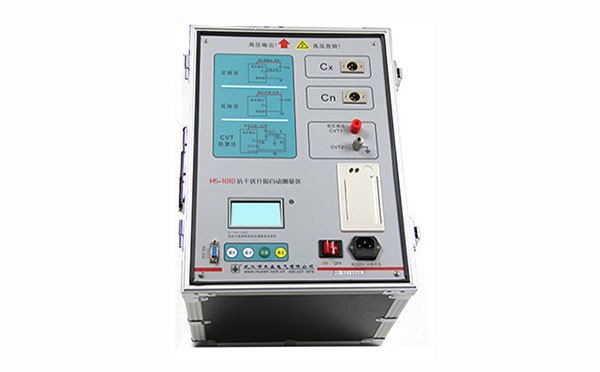

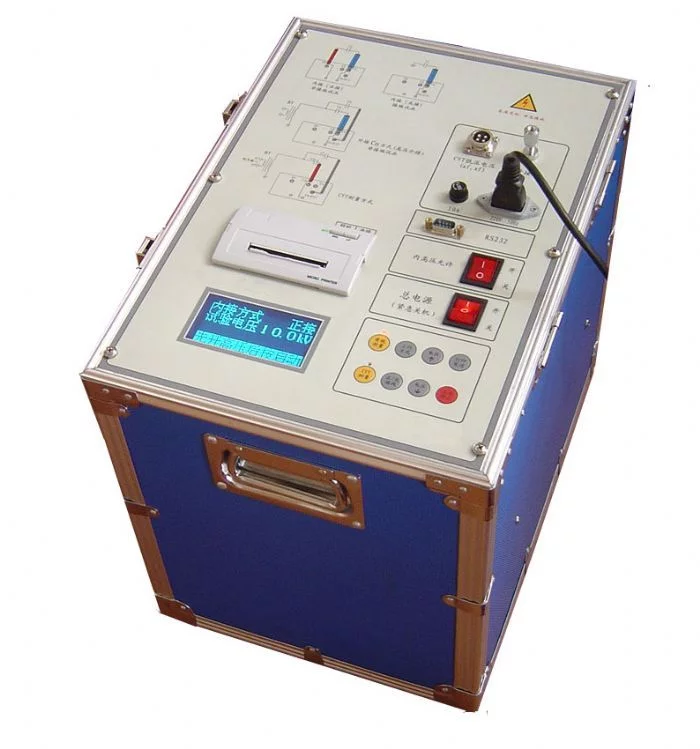

介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构,内置介损测试电桥,可变频调压电源,升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生,经变压器升压后用于被试品测试。频率可变为45Hz或55Hz,55Hz或65Hz,采用数字陷波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯可测试绝缘油介质损耗。

  • 中文名称 介质损耗测试仪
  • 外文名称 Dielectric loss tester
  • 繁体 介质损耗测试仪
  • 别名 全自动介质损耗仪
  • 类型 全自动

主要特点

  ​1、具有正/反接线工作模式。

  2、只需配备标准油杯和专用测试线,即可实现油介损测量。

  3、采用变频技术来消除现场工频干扰,即使在强电磁干扰的环境下也能测得可靠的数据。

  4、过流保护功能,在试品短路或击穿时仪器不受损坏。

  5、内附标准电容和高压电源,便于现场测试,减少现场接线。

  6、大屏幕液晶显示器,汉字菜单提示测试过程,既直观又便于操作。

工作原理

  在交流电压作用下,电介质要消耗部分电能,这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时,电介质中的电压和电流间存在相角差Ψ,Ψ的余角δ称为介质损耗角,δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx)。标准回路由内置高稳定度标准电容器与测量线路组成,被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等,再由单片机运用数字化实时采集方法,通过矢量运算便可得出试品的电容值和介质损耗正切值。

  仪器内部已经采用了抗干扰措施,保证在外电场干扰下准确测量。

技术参数

  1

  使用条件

  -5℃∽40℃

  RH<80%

  2

  抗干扰原理

  变频法

  3

  电 源

  AC 220V±10%

  频率无限制

  4

  高压输出

  0.5KV∽10KV

  每隔0.1kV

  精 度

  2%



  最大电流

  200mA



  容 量

  1500VA



  5

  自激电源

  AC 0V∽50V/15A

  45HZ/55HZ

  6

  分 辨 率

  tgδ: 0.001%

  Cx: 0.1pF

  7

  精 度

  △tgδ:±(读数*1.0%+0.040%)

  △C x :±(读数*1.0%+1.0PF)



  8

  测量范围

  tgδ

  无限制

  C x

  15pF < Cx < 200nF




  10KV

  Cx < 60 nF




  5KV

  Cx < 100 nF




  1KV

  Cx < 200 nF



  CVT测试

  Cx < 200 nF



  9

  CVT变比范围

  10∽10000

  CVT变比精度

  0.1%


  CVT变比分辨率

  0.1


  10

  外型尺寸

  430(L)×330(W)×330(H)

  11

  存储器大小

  80 组 支持U盘数据存储

  12

  重 量

  28 Kg
