两相步进电机驱动器可分为42、57、86三种，最高64细分，4.5A电流

• 中文名称 两相步进电机驱动器
• 性质 驱动器
• 属性 电机
• 高输出耐压 VDss=50 V

简介

　　THB6064H是一款专业的PWM斩波两相步进电机驱动芯片。它内部集成了细分、衰减模式设置、电路调节、CMOS功率放大等电路， 配合简单的外围电路即可实现高性能、多细分、大电流的驱动电路。适合驱动57、86型步进电机。据介绍在低成本、低振动、小 噪声、高速度的设计中应用效果较佳。适合驱动57、86型步进电机。

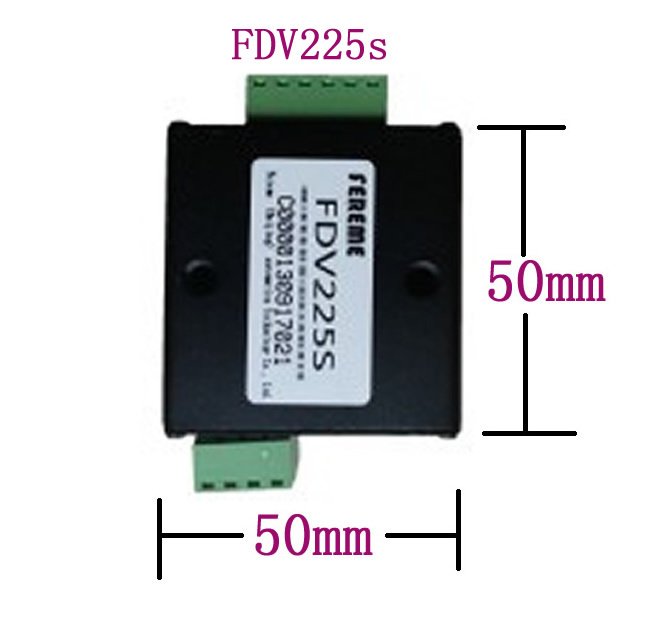

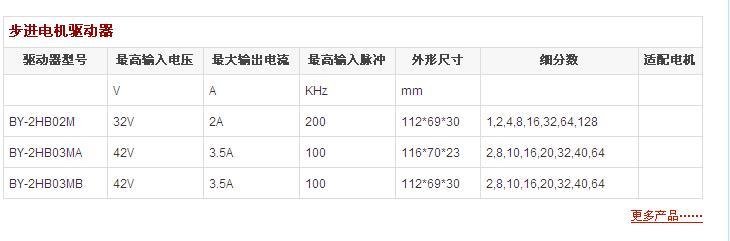

北京博远鼎盛电子科技有限公司 驱动器参数

参数性能

　　1、单芯片两相正弦细分步进电机驱动

　　2、直接采用单脉冲和方向信号译码控制模式

　　3、采用高耐压BiCD工艺，Ron=0.4Ω，(TB6560HQ和THB6016H的Ron=0.6Ω)

　　4、可实现正反转控制

　　5、通过4位选择8档细分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )

　　6、高输出耐压(VDss=50 V)

　　7、高输出电流(Iout=4.5 A)

　　8、HZIP25-P-1.27封装(形状和管脚的尺寸和TA8435、TB6560HQ、THB6016H一样)

　　9、有输出监视管脚(DOWN / ALERT)。

　　10、有复位和使能管脚

　　11、芯片内部有过热保护(TSD)和过流检测电路

此芯片适用的场合

　　1、生产厂家生产步进电机驱动器;

　　2、替代原来的步进电机驱动器中的芯片;

　　3、替代原设备产品中的步进电机驱动器和步进电机驱动电路;

　　4、其他需要步进电机驱动的场合。

　　THB6064H具有其他芯片例如:TA8435、TB6560HQ一样简单的外围电路，大封装可DIY的良好操作性能。也具有BY-5064的高细分 译码的低振动、小噪声良好性能。还可以通过参考电路设计方便的实现多组驱动电流的设置，半流控制功能;通过衰减模式调节端 实现快慢和混合衰减调节;通过UVLO检测使得芯片逻辑电路供电电压Vc低于3.9V输出关闭，大于4.0 V输出开启保护功能;通过芯 片内的过热和过流检测可以很方便的设计驱动器保护电路，通过二进制逻辑电路4位选择设置8档细分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )。

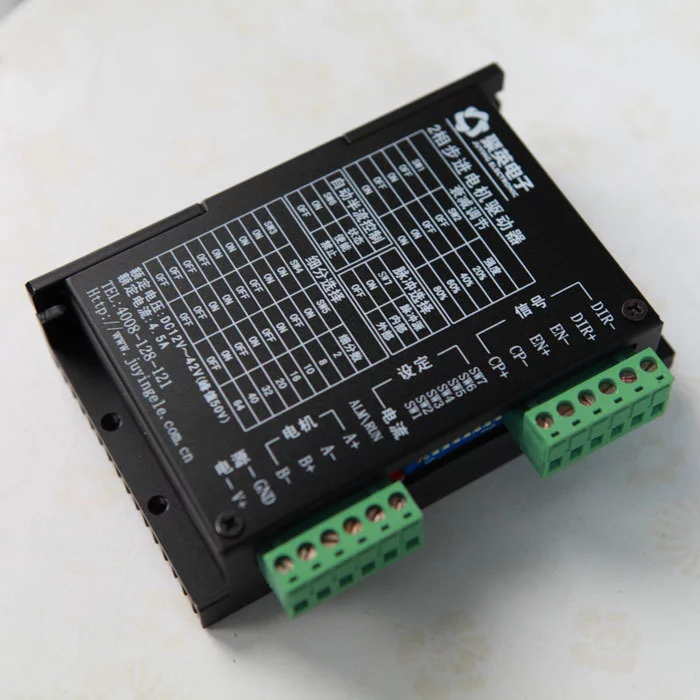

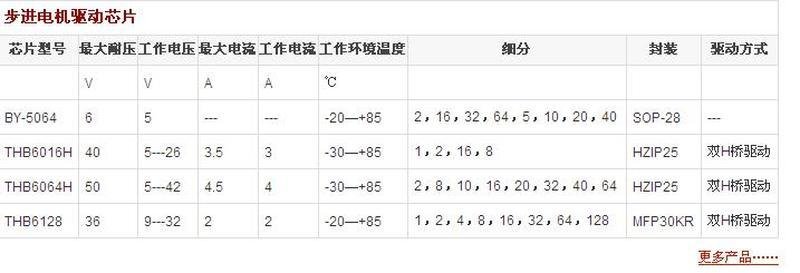

芯片参数
