三相功率因数表是携带式电动系流比计结构.供频率为45-65HZ的三相三线平衡线路内测量负载之功率因数用.对于三相电路COSΦ的测量 变换器内附外形尺寸 DIN43700 符合船用规范和IEC标准。变换器式三相功率因数表的原理和结构均较简单,采用这种测量线路便于仪表系列化、标准化、小型化,并且节省工时和材料。

• 中文名 三相功率因数表
• 环境温度范围 -25℃-+55℃
• 精    度 3.0级
• 前面板尺寸 96×96mm

概述

　　三相功率因数表是携带式电动系流比计结构．供频率为45－65HZ的三相三线平衡线路内测量负载之功率因数用．对于三相电路COSΦ的测量 变换器内附外形尺寸 DIN43700 符合船用规范和IEC标准。变换器式三相功率因数表的原理和结构均较简单,采用这种测量线路便于仪表系列化、标准化、小型化,并且节省工时和材料。

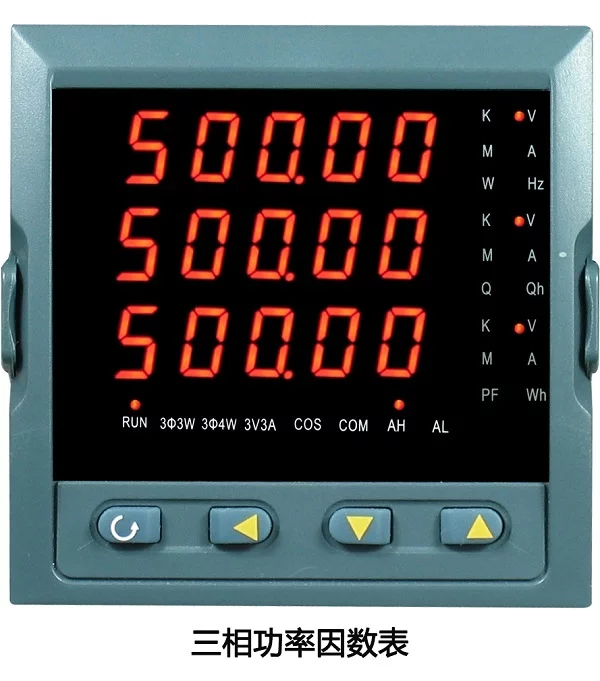

三相功率因数表

技术指标

　　精度：3.0级

　　环境温度范围：-25℃-+55℃

　　外壳防护：按IP42 耐振动：0.7g

　　前面板尺寸：96×96mm

　　仪表偏转角：Q96-FTZ：240°

　　仪表标度尺：白色底黑色刻度如需设定值可划红线。

　　额定频率：50Hz；60Hz

　　仪表安装：用四个对角支架固定

　　重量：Q96-FTZ：0.75kg

　　测定范围：测量范围 额定电压 额定电流 0.5-1-0.5 0.8-1-0.5 100V 220V 380V 380/100V 5A./5A

参数

　　有功功率测量显示范围：0～999W～999kW～9999MW(单位通过状态指示灯自动切换)

　　无功功率测量显示范围：0～999var～999kvar～9999Mvar(单位通过状态指示灯自动切换)

　　测量准确度：±0.5%FS±1字(有功)、±1.0%FS±1字(无功)

　　额定输入电压：AC100V、220V、380V(互感器倍率自由设定)

　　额定输入电流：AC 1A或5A(互感器倍率自由设定)

　　输入信号频率范围：45.00～55.00Hz 3.6

　　电压输入回路功耗：<1VA 3.7 电流输入回路功耗：<0.5VA

　　分辨力：最高为1W，小数点自动移位

　　采样速率：约3次/s 3.10

　　溢出指示：显示字符“HHHH”

　　极性指示：可显示反向功率，负信号自动显示“-”
