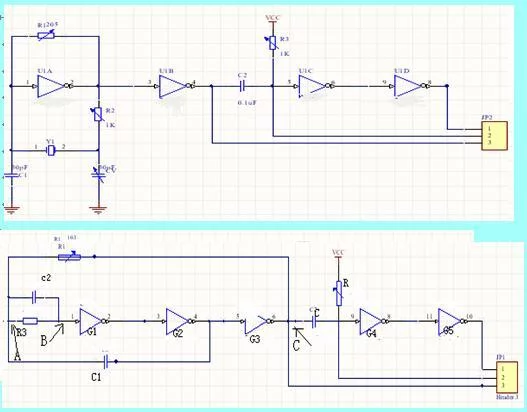

采用RC选频网络构成的振荡电路称为RC振荡电路，它适用于低频振荡，一般用于产生1Hz~1MHz的低频信号。

• 中文名 RC振荡电路
• 概念 采用RC选频网络构成的振荡电路
• 适用范围 低频振荡
• 频率 1Hz~1MHz
• 频率计算 fo=1/2π√6RC

电路特点

　　对于RC振荡电路来说，增大电阻R即可降低振荡频率，而增大电阻是无需增加成本的。常用LC振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。因此，200kHz以下的正弦振荡电路，一般采用振荡频率较低的RC振荡电路。

常用类型

RC移相式振荡器

　　具有电路简单，经济方便等优点，但选频作用较差，振幅不够稳定，频率调节不便，因此一般用于频率固定、稳定性要求不高的场合。其振荡频率为:fo=1/(2πRC)

RC桥式振荡器

　　将RC串并联选频网络和放大器结合起来即可构成RC振荡电路，放大器件可采用集成运算放大器。

　　如图所示，RC串并联选频网络接在运算放大器的输出端和同相输入端之间，构成正反馈，Rf、R1接在运算放大器的输出端和反相输入端之间，构成负反馈。正反馈电路和负反馈电路构成一文氏电桥电路(如图右所示)，运算放大器的输入端和输出端分别跨接在电桥的对角线上，所以，把这种振荡电路称为RC桥式振荡电路。​

Rc桥式振荡电路

　　(如图)振荡信号由同相端输入，故构成同相放大器，输出电压Uo与输入电压Ui同相，其闭环电压放大倍数等于Au=Uo/Ui=1+(Rf/R1)。而RC串并联选频网络在ω=ωo=1/RC时，Fu=1/3,εf=0°，所以，只要|Au|=1+(Rf/R1)>3,即Rf>2R1,振荡电路就能满足自激振荡的振幅和相位起振条件，产生自激振荡，振荡频率fo=1/2πRC

　　采用双联可调电位器或双联可调电容器即可方便地调节振荡频率。在常用的RC振荡电路中，一般采用切换高稳定度的电容来进行频段的转换(频率粗调)，再采用双联可变电位器进行频率的细调。

工作原理

　　输出电压 uo经正反馈(兼选频)网络分压后，取uf作为同相比例电路的输入信号ui。

　　(1) 起振过程

　　(2) 稳定振荡

　　(3) 振荡频率

　　振荡频率由相位平衡条件决定。

　　φA= 0，仅在 f0处 φF = 0 满足相位平衡条件，所以振荡频率f0= 1/2πRC。

　　改变R、C可改变振荡频率

　　RC振荡电路的振荡频率一般在200KHz以下。

　　振荡频率的调整

　　(4)起振及稳定振荡的条件

　　考虑到起振条件AuF > 1, 一般应选取 RF略大2R1。如果这个比值取得过大，会引起振荡波形严重失真。

　　由运放构成的RC串并联正弦波振荡电路不是靠运放内部的晶体管进入非线性区稳幅，而是通过在外部引入负反馈来达到稳幅的目的。
