QTZ63塔吊

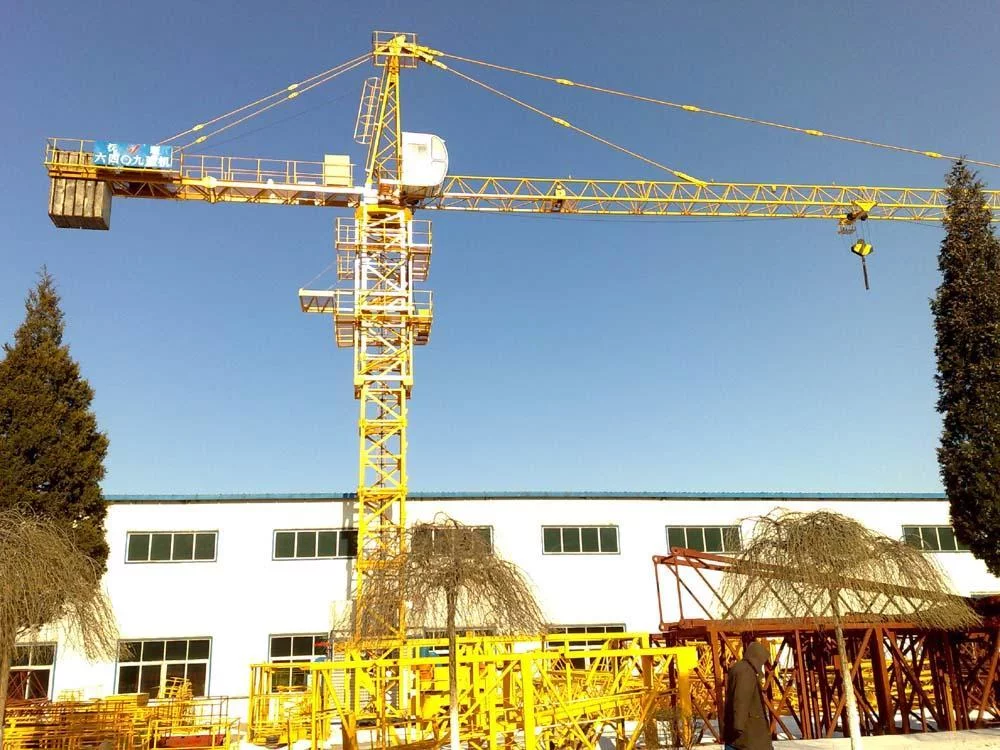

QTZ63塔吊又叫TC5610塔式起重机，是由山东省建筑科学院经过全面调究考察，结合我国建筑业的发展趋势和建筑施队伍的具体情况，依据国家标准第三次改型设计的新型塔式起重机。QTZ63塔式起重机为水平臂架、小车变幅、上回转、自升固定式多用途的塔式起重机。
- 中文名称 QTZ63塔吊
- 最大工作幅度 56米
- 机臂长 56米
- 最大起重量 6吨
产品特点
1、性能参数及技术指标国内领先，最大工作幅度，比国内现有同类产品要长6米。
2、该机为基础固定、外墙附着，独立起升高度40米，附着时为140米。
3、该机臂，最大幅度56米，可以根据施工需要组成为臂长50米，最大幅度50米(去掉一块1.9吨小配重，去掉起重臂第九节)和臂长44米，最大幅度44米(再去掉一块2.2吨配重和起重臂第八节)。
4、该机工作速度高，调整性能好，工作平稳。起升机构采用三速电机通过换倍率可获得多种速度及每分钟小于5米的慢就位速度，实现了重载低速、轻载高速、安全可靠。回转机构采用绕线式电机、行星减速机、配置液力偶合器，可获得0-0.6r/min回转速度，承载能力高，起制动平稳，运行可靠。变幅机构采用双速电机蜗杆蜗轮减速器传动。安装在起重臂的斜腹杆间，结构紧凑维修方便。
5、刚性双拉杆悬挂着大幅度的起重臂。起重臂的上下主弦杆、
直斜腹杆，由根节至端节，规格逐渐减小，使起重臂断面小、自重轻、刚性好、受力合理、外形美观。
6、安全装置齐全，各机构均设有制动器或停止器，可保证工作机构安全可靠，该机设有起升高度限制器、回转限制器、变幅限制器、起重量限制器、起重力矩限制器、小车断绳、断轴保护等安全装置。
7、司机室独立侧置式，四面有窗通风、明亮、视野好。室底有玻璃窗，可以看到较小幅度处吊重情况。室内空间大，需要时用户可以自己配空调。本司机室给操作者创造较好的工作环境。
8、使用方便，维修简单，该机的电器控制系统及所有配套件，全部为容易购置而性能又好的国产元件，工作安全可靠，故障率低，维修简单。
该机安装方便迅速，仅一辆20吨汽车吊就能实现安装和拆卸工作(安装空间足够)。
由于该机具有以上特点，所以广泛应用于高层饭店、住宅、高层工业建筑、大跨度厂房及高塔型建筑物的施工，也可用于港口、码头、货场的搬运及装卸作业
技术性能
序 号 | 名 称 | 单 位 | 参 数 | ||
1 | 起重力矩 | 千牛×米 | 630 | ||
2 | 起升高度(独立式) | 米 | 37.5 | ||
3 | 起升高度(附着式) | 米 | 140 | ||
4 | 塔顶高度(独立式) | 米 | 45.6 | ||
5 | 底盘宽度 | 米 | 4.5×4.5 | ||
6 | 回转速度 | 转/分 | 0.62/变频电机驱动为0~0.62 | ||
7 | 变幅速度 | 米/分 | 20、40 | ||
8 | 顶升速度 | 米/分 | 0.69 | ||
9 | 起升速度(四绳) | 米/分 | 5、20、40 | ||
10 | 起升速度(双绳) | 米/分 | 10、40、80 | ||
11 | 工作幅度 | 米 | 50 | 44 | 38 |
12 | 最大回转半径 | 米 | 51.8 | 45.8 | 39.8 |
13 | 平衡重 | 公斤 | 13000 | 12000 | 11000 |
14 | 电网 | 伏/ 赫兹 | 380 / 50 | ||
15 | 工作温度 | 摄氏度 | -20~40 | ||
16 | 整机质量(以最长臂计算，平衡重除外) | 千克 | 26186 | ||
起重特性
幅 度(至塔身中心) | 50m臂 | 44m臂 | 38m臂 | |||
2绳 | 4绳 | 2绳 | 4绳 | 2绳 | 4绳 | |
2.50m~15.00m | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 |
16.00m | 3000 | 5490 | 3000 | 6000 | 3000 | 6000 |
18.00m | 3000 | 4790 | 3000 | 5350 | 3000 | 5580 |
20.00m | 3000 | 4230 | 3000 | 4730 | 3000 | 4940 |
22.00m | 3000 | 3780 | 3000 | 4240 | 3000 | 4420 |
24.00m | 3000 | 3410 | 3000 | 3820 | 3000 | 3990 |
26.00m | 3000 | 3090 | 3000 | 3470 | 3000 | 3630 |
27.00m | 3000 | 2950 | 3000 | 3320 | 3000 | 3470 |
28.00m | 2820 | 2820 | 3000 | 3180 | 3000 | 3320 |
30.00m | 2590 | 2590 | 3000 | 2920 | 3000 | 3050 |
32.00m | 2390 | 2390 | 2700 | 2700 | 2940 | 2830 |
34.00m | 2210 | 2210 | 2500 | 2500 | 2620 | 2620 |
36.00m | 2050 | 2050 | 2330 | 2330 | 2440 | 2440 |
38.00m | 1910 | 1910 | 2170 | 2170 | 2300 | 2300 |
40.00m | 1790 | 1790 | 2030 | 2030 | ||
42.00m | 1670 | 1670 | 1910 | 1910 | ||
44.00m | 1570 | 1570 | 1800 | 1800 | ||
46.00m | 1480 | 1480 | ||||
48.00m | 1390 | 1390 | ||||
50.00m | 1300 | 1300 | ||||
数据参数
起 升 机 构 | 电动机 | 型号 | YZTD225L2 | |
功率 kW | 24/24/5.4 | |||
电机极比 | 4/8/32 | |||
制动器 | 型号 | YWZ3315/45 | ||
制动力矩 KN.m | 630 | |||
减速器 | 型号 | JJ3 | ||
中 心 距 mm | 550 | |||
中 心 高 mm | 250 | |||
速比 | 400 i=11.98 | |||
钢丝绳 | 6×19-14-170-I-甲-镀-右交 | |||
倍率 | a=2 | a=4 | ||
起升速度 | m/min | 10、40、80 | 5、20、40 | |
最大起重量 | t | 3、3、1.5 | 6、6、3 | |
回 转 机 构 | 电动机 | 型号 | YZR132M-6 | |
功率 kW | 2.2 x 2 | |||
转速 r/min | 960 | |||
制动器 | 内置常开式电磁停止器 | |||
少齿差减速器 | i=195 | |||
回转支承 | HSW.40.1435F1 | |||
变 幅 机 构 | 电动机 | 型号 | YDEJ132S-4/8 | |
功率 kW | 3.3/2.2 | |||
转速 r/min | 1500/750 | |||
减速器 | 摆线针轮减速机 | |||
制动器 | 液压推杆制动器 | |||
钢丝绳 | 6×19-7.7-170-I-甲-镀-右交 | |||
顶升机构 | 电动机 | 型号 | Y132S-4 | |
功率 kW | 5.5 | |||
液压泵站 | 流量 L/min | 10 | ||
压力 MPa | 20 | |||
