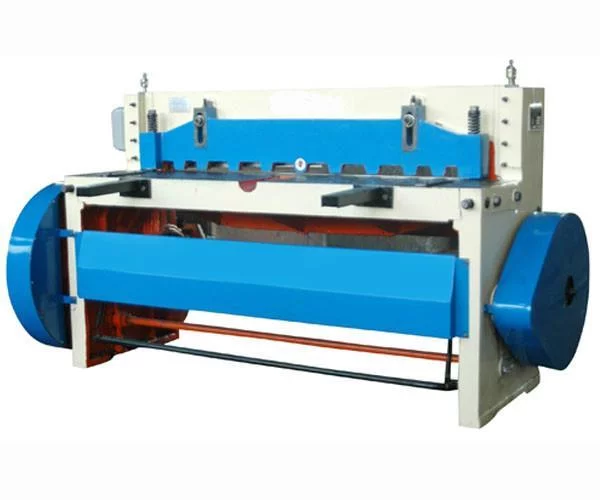

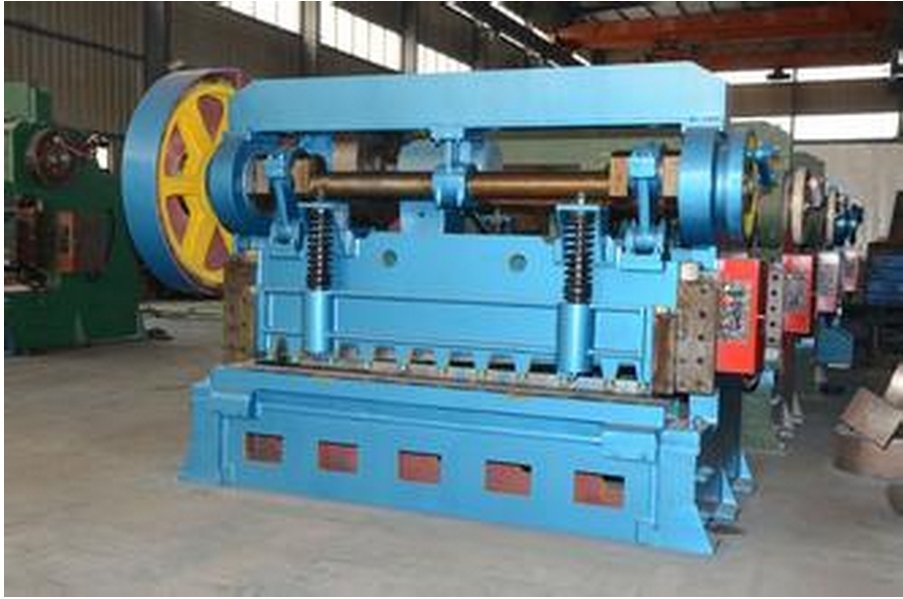

Q11机械剪板机
Q11机械剪板机常用来剪裁直线边缘的板料毛坯。剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。
- 中文名称 Q11机械剪板机
- 所属行业 机械
简介
剪板机工作原理及构造 剪板机常用来剪裁直线边缘的板料毛坯。剪切工艺应能保证被剪板料剪切表面的直线性和平行度要求，并尽量减少板材扭曲，以获得高质量的工件。
产品特点
该剪板机结构简单，操作灵活，维修方便,机器设有前后档料，使用方便。
通过脚踏开关操作，可进行单次或连续剪切，剪切频率高。
是液压摆式剪板机的2-3倍，矩形刀片，可使用四个刃口剪切；延长了刀片的使用寿命。
机器采用单边开式传动，结构紧凑，安全可靠，外形美观。
机器的上刀架由钢板焊接而成，强度高，重量轻，剪切精度高。
压料装置压料力大且均匀，采用非金属压料爪，噪声小，不会压伤工件，同时压料力又起平衡力的作用，使机器运转平稳。
技术参数
型号 | 可剪板厚(mm) | 可剪板宽(mm) | 剪切角度( 度) | 行程次数( 次/分) | 后挡料距离(mm) | 主电机功率(kw) | 外形尺寸(L×W×H)(mm) |
3×1200 | 3 | 1200 | 2°50' | 20 | 350 | 3 | 2010×1500×1300 |
3×1300 | 3 | 1300 | 2°50' | 20 | 350 | 3 | 2115×1500×1300 |
3×1500 | 3 | 1500 | 2°30' | 20 | 350 | 3 | 2515×1500×1300 |
4×2000 | 4 | 2000 | 1°30' | 20 | 500 | 5.5 | 3200×1300×1610 |
4×2500 | 4 | 2500 | 1°30' | 20 | 500 | 5.5 | 3580×1300×1610 |
4×3200 | 4 | 3200 | 1°30' | 20 | 600 | 7.5 | 4380×1900×1600 |
4×4000 | 4 | 4000 | 1°30' | 20 | 600 | 7.5 | 4650×1820×1700 |
6.3×2000 | 6.3 | 2000 | 2° | 24 | 500 | 7.5 | 3180×1765×1500 |
8×2000 | 8 | 2000 | 2° | 24 | 500 | 11 | 3180×1765×1500 |
6×2500 | 6 | 2500 | 2° | 24 | 500 | 7.5 | 3180×1765×1500 |
6×3200 | 6 | 3200 | 1°45' | 20 | 650 | 7.5 | 4300×2250×2150 |
8×2500 | 8 | 2500 | 2°30' | 20 | 650 | 15 | 3680×2250×2450 |
13×2500 | 13 | 2500 | 3° | 30 | 700 | 11 | 3680×2330×2500 |
16×2500 | 16 | 2500 | 3° | 30 | 700 | 22 | 3680×2800×2450 |
16×2500 | 16 | 2500 | 3° | 25 | 750 | 22 | 3950×2800×2900 |
