PF反击式破碎机即是单转子反击式破碎机，由吸收国内外先进技术优化升级设计出的PF反击式破碎机可处理粒度可处理粒度，抗压强度不超过360兆帕的各种物料。

• 中文名 PF反击式破碎机
• 抗压强度 不超过360兆帕的各种物料
• 技术特点 多腔均匀破碎，适宜破碎硬岩
• 结构组成 后箱体、反击衬板、反击架
• 基本介绍 一种高效节能型破碎设备

　　它是，具有破碎比大、破碎效率高、维修方便等特点。其产品多呈立方体，粒度均匀，是高级公路路面及水电建设所用骨料的理想加工设备。反击式破碎机以其优异的性能和良好的表现，被广泛应用于高速公路建设、水利工程和建筑、化工、煤、焦炭等工业部门用碎石加工等领域。

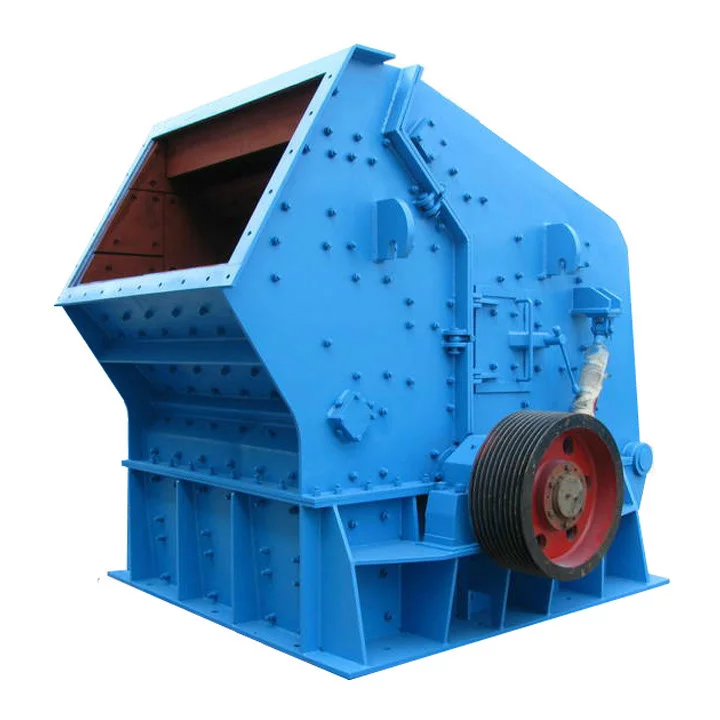

PF反击式破碎机

结构组成

　　PF反击式破碎机是由后箱体、反击衬板、反击架、衬板、进料口、底座、板锤、转子架等组成。

性能特点

　　PF反击式破碎机性能特点:

　　1、尤其适用于硬岩破碎、高效节能。本机经优化设计成低转速、多破碎腔冲击型破碎机，其线速度较一般反击破降低 20%-25% ，以低能耗获得高的生产能力。

　　2、结构独特、无键连接。以新的制造技术，研制成功一种高耐磨性、高韧性的铬、钼、钒合金材质，解决了硬物料的破碎性难题。大大提高了板锤的使用寿命。

　　3、高铬板锤、独特的齿式反击衬板。合理的板锤结构，具有装卸快、多换位等优点，可大缩短换板锤的时间。

　　4、具有三级破碎以及整形的功能。成品形状呈立方体，无张力裂缝，粒形较好，排料粒度大小可调，简化破碎流程。

　　5、维修方便，操作简单可靠。PFV硬岩反击破配有多功能液压站，具有液压高速排料间隙，反击板稳定减振以及机体自动开启等多功能。

　　6、多腔均匀破碎，适宜破碎硬岩;

　　7、低矮的大进料口，便于生产线布置和增大进料尺寸;

　　8、新型耐磨材料使板锤、反击板和衬板使用寿命更长;

　　9、硬岩破碎、高效节能;

　　10、均整板结构使排料更呈小粒径和立方体形，无内纹;

　　11、产品形状呈立方体，排料粒度大小可调;

　　12、简化破碎流程;

　　13、全液压开启，便于维修及更换易损件。

技术特点

　　1、多腔均匀破碎，适宜破碎硬岩。

　　2、低矮的大进料口，便于生产线布置和增大进料尺寸。

　　3、全液压开启，便于维修及更换易损件。

　　4、新型耐磨材料使板锤、反击衬和衬板试用寿命更长。

工作原理

　　反击式破碎机的主要工作部件是带有板锤的高速旋转转于，转子的转向是使板锤自下而上地迎击进料口投入的物料(锤式破碎机的转子转向是使锤子顺着物科下落方向打击物料)，物料受瓢冲击.并被高速抛向机壳内的反击板，受到第二次冲击.再从反击板反弹出来，受到板锤的再次打击.如此重复上述过程。在往返冲击过程中，物料块之间还相互碰撞。由于物料受到板锤打击，反击板的冲击以及相互间的碰撞.内部不断产生裂缝、松解，最后导致破碎，当物料块碎裂到其粒度小于板锤端与反击板之间的间隙时，即从此间隙中卸出。

工作流程

　　本系列产品利用冲击能破碎物料的原理。工作时，石料由机器上部直接落入高速旋转的转盘，转子在电动机的带动下高速旋转，从进料口进入的物料与转子上的板锤撞击，在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎，受到板锤的高速冲击被破碎;破碎后的物料又被反击到衬板上再次破碎，石料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎，最后从出料口排出。这样形成闭路多次循环，调整反击架和转子架之间的间隙可达到改变物料出料粒度和物料形状的目的。

主要产品

　　PF反击式破碎机主要产品型号:

　　PF-0607;PF-0807;PF-1007;PF-1010;PF-1210;PF-1214;PF-1315;PF-1320;PFV-1010;PFV-1210;PFV-1214;PFV-1315
